一吨级可定制拖挂承载车架结构

　　该结构面向轻型拖挂运输场景，主要解决小型设备、工装物料、户外机具及零散货物在厂区、园区、农场、工地和短途道路转运中的承载问题。车架采用开放式框架布局，没有设置封闭货箱，而是以横梁和纵梁形成平整安装基面，使用者可以根据实际货物形态加装平板、围栏、设备底座、水箱、发电机组支架或专用工装，因此它更接近一种通用拖挂底盘，而不是固定用途的成品车厢。

　　从承载逻辑看，整车主梁承担牵引、制动和路面冲击带来的主要载荷，横梁则负责把轮轴区域、牵引区域和尾部支撑区域连接成整体。框架内部保留较大镂空区域，一方面能够降低自重，另一方面便于货物通过螺栓、压条、绑带或焊接附件进行固定。对于需要频繁更换上装的场合，这种结构比整块底板更利于布置安装孔位，也方便在后期增加横梁、补强板或限位块。

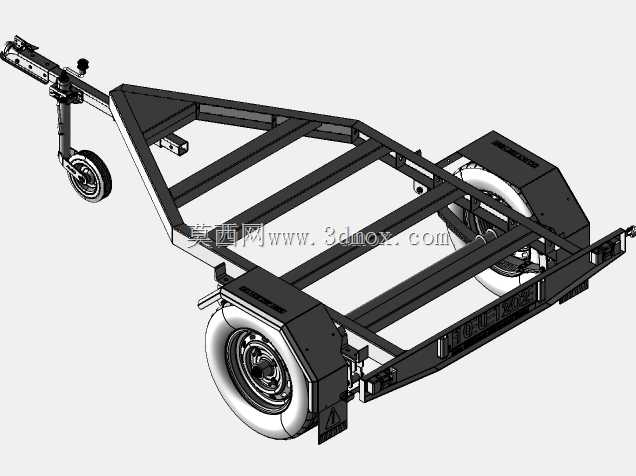

　　牵引部分位于车架前端，采用三角收拢式牵引梁，将拖挂点的纵向拉力逐步扩散到两侧主梁。前端设置连接接头和支撑轮机构，支撑轮在脱挂状态下承担前部重量，并可通过升降调节牵引高度，使车辆在与不同牵引车连接时更容易对中。牵引梁与主框架衔接的位置是应力集中区域，实际建模和制造时应重点关注焊缝走向、板厚过渡以及加强肋布置，避免在急刹、转弯或颠簸路面下出现局部撕裂。

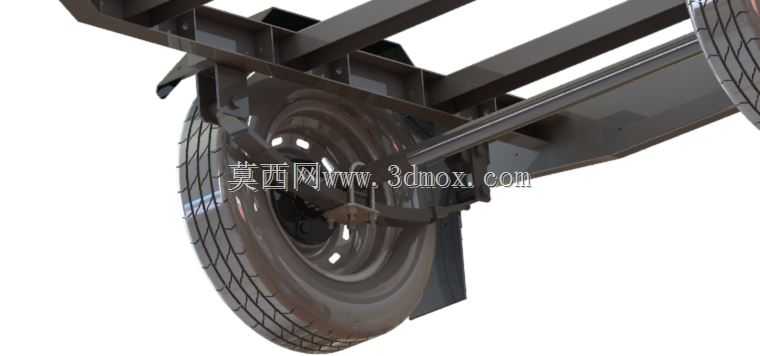

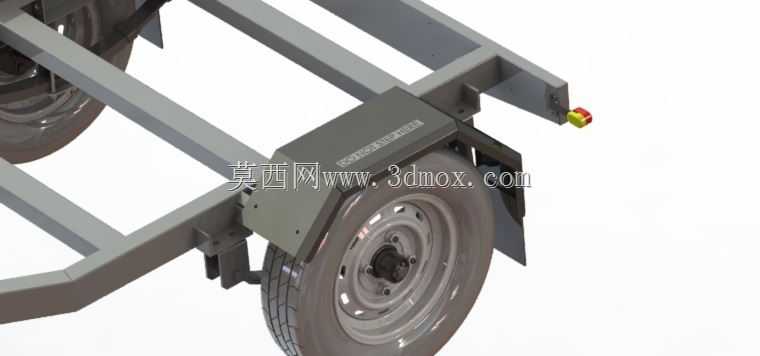

　　行走部分采用左右车轮外置的布置，轮轴区域与车架下部连接，轮胎和挡泥结构位于框架两侧。这样的布局能够让中部承载面保持低而平的状态，同时把横向支撑跨距拉开，提高转弯时的抗侧倾能力。车轮外侧设置简易挡泥板，可减少泥水甩入货物区域，也为后期安装灯具、反光标识或制动附件预留了空间。对于额定承载约一千公斤的轻型拖挂而言，轮距、轮胎承载等级、轴管强度和轮毂连接方式需要协同校核，不能只按静态货物重量估算。

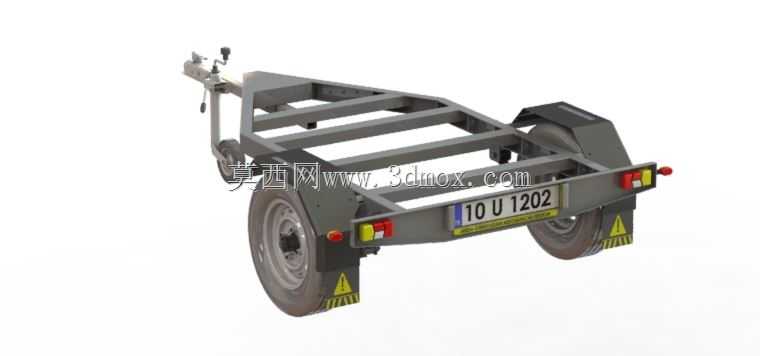

　　车架后部和侧部的边界较为简洁，适合作为平台式拖挂使用。若运输的是尺寸规则的箱装货物，可在框架上方铺设花纹钢板或木板；若运输的是机械设备，则可直接在纵梁上设计设备底脚安装孔；若用于野外作业，还可以扩展工具箱、支腿、驻车千斤顶、线束管路和护栏。框架的开放性也带来一个设计要点：上装重量应尽量落在主梁和横梁交点附近，避免让大面积薄板单独承受集中载荷。

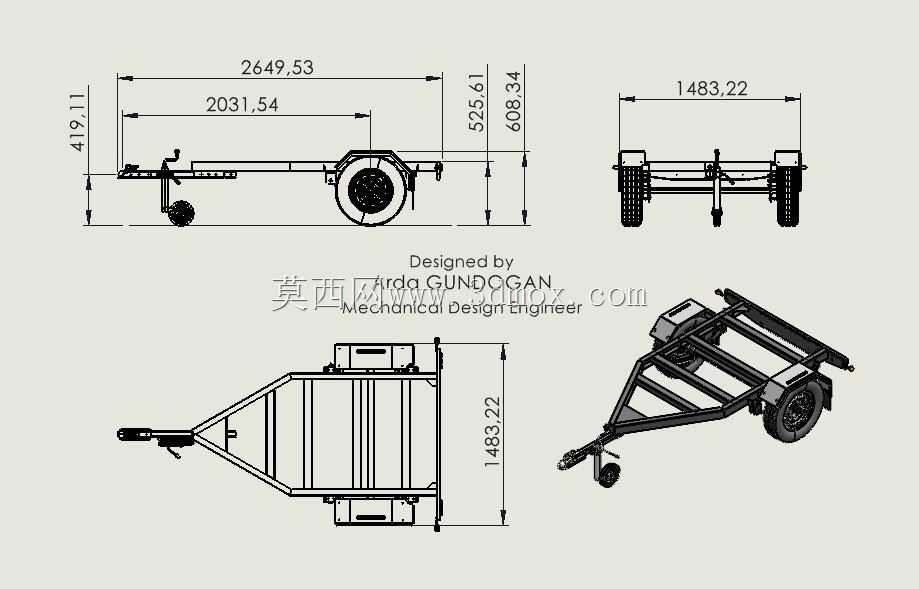

　　在三维结构设计中，牵引点高度、轮轴位置和承载面重心需要一起考虑。轮轴过于靠前会使牵引接头承受过大下压力，过于靠后则可能导致脱挂支撑不稳或牵引端上翘。较合理的布置是让满载重心略位于轮轴前方，使牵引接头保持适度垂直载荷，同时保证牵引车拖钩稳定。框架宽度还应与轮胎外径、挡泥板外伸量和道路通行宽度相匹配，转弯时需检查牵引架、车轮和上装之间是否发生干涉。

　　该类车架常见于车间设备转运、维修服务车辆、农业机具拖运、小型工程机械配套和户外作业平台。它的价值不在于复杂外形，而在于提供可靠的承载基准：牵引结构负责连接与转向，轮轴系统承担路面支撑，框架梁系负责分散载荷，前端支撑轮负责脱挂停放。建模时可将车架作为主装配基准，再分别装配轮胎、轮毂、轮轴、牵引接头、支撑轮、挡泥板和紧固件，便于后续根据不同上装需求调整梁间距、挂钩形式和尾部附件，使同一底盘衍生出多种运输配置。
