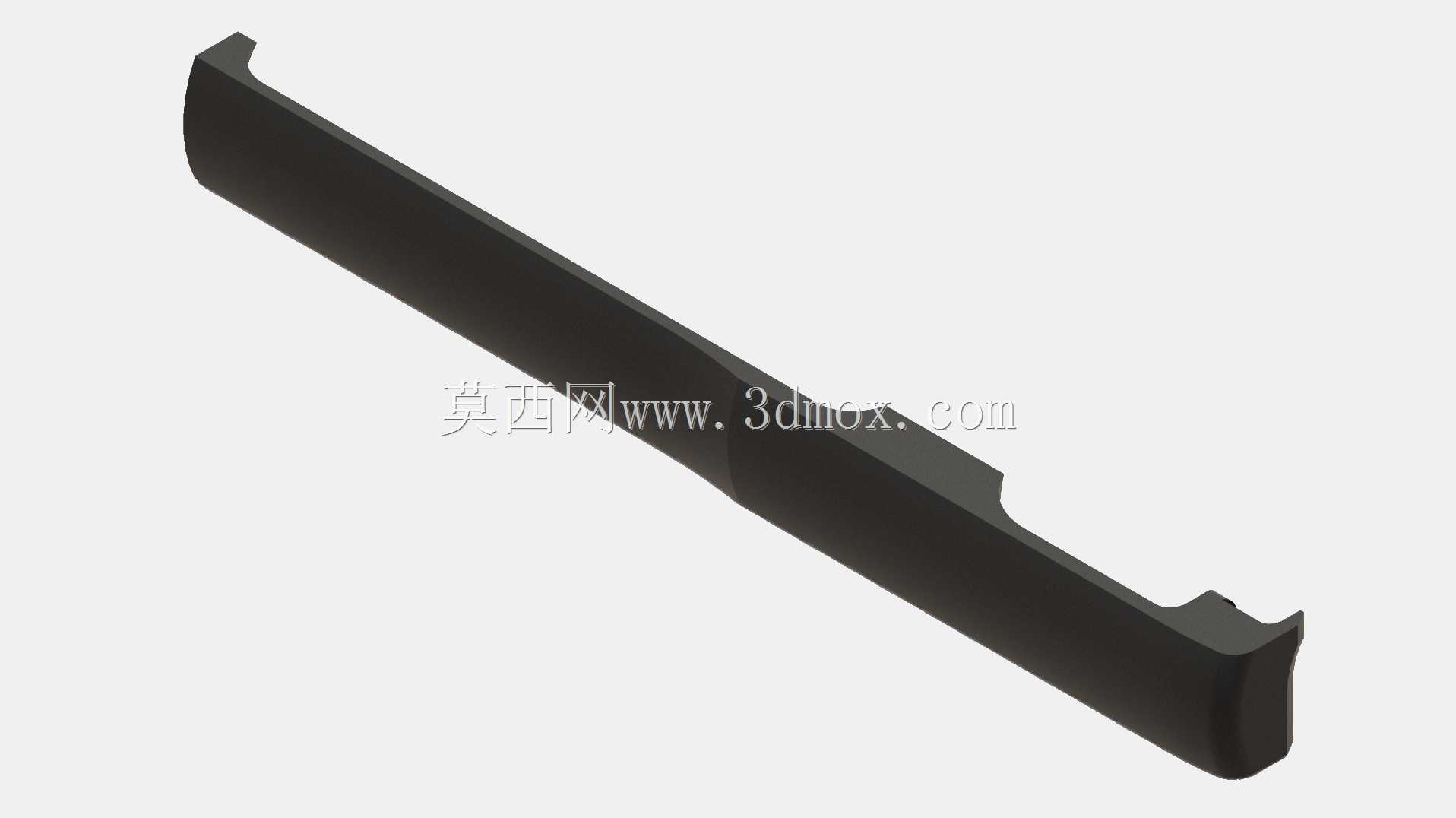

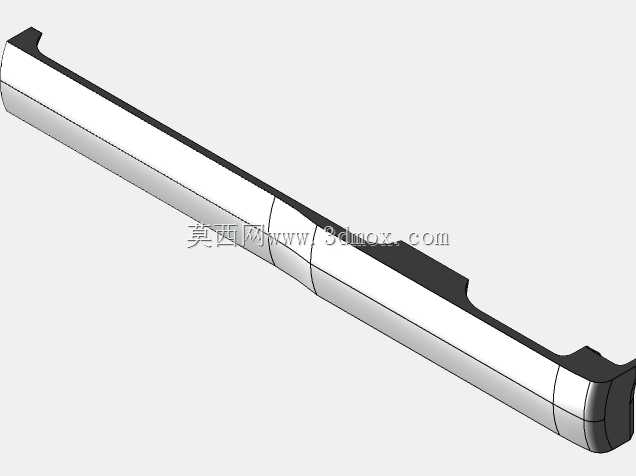

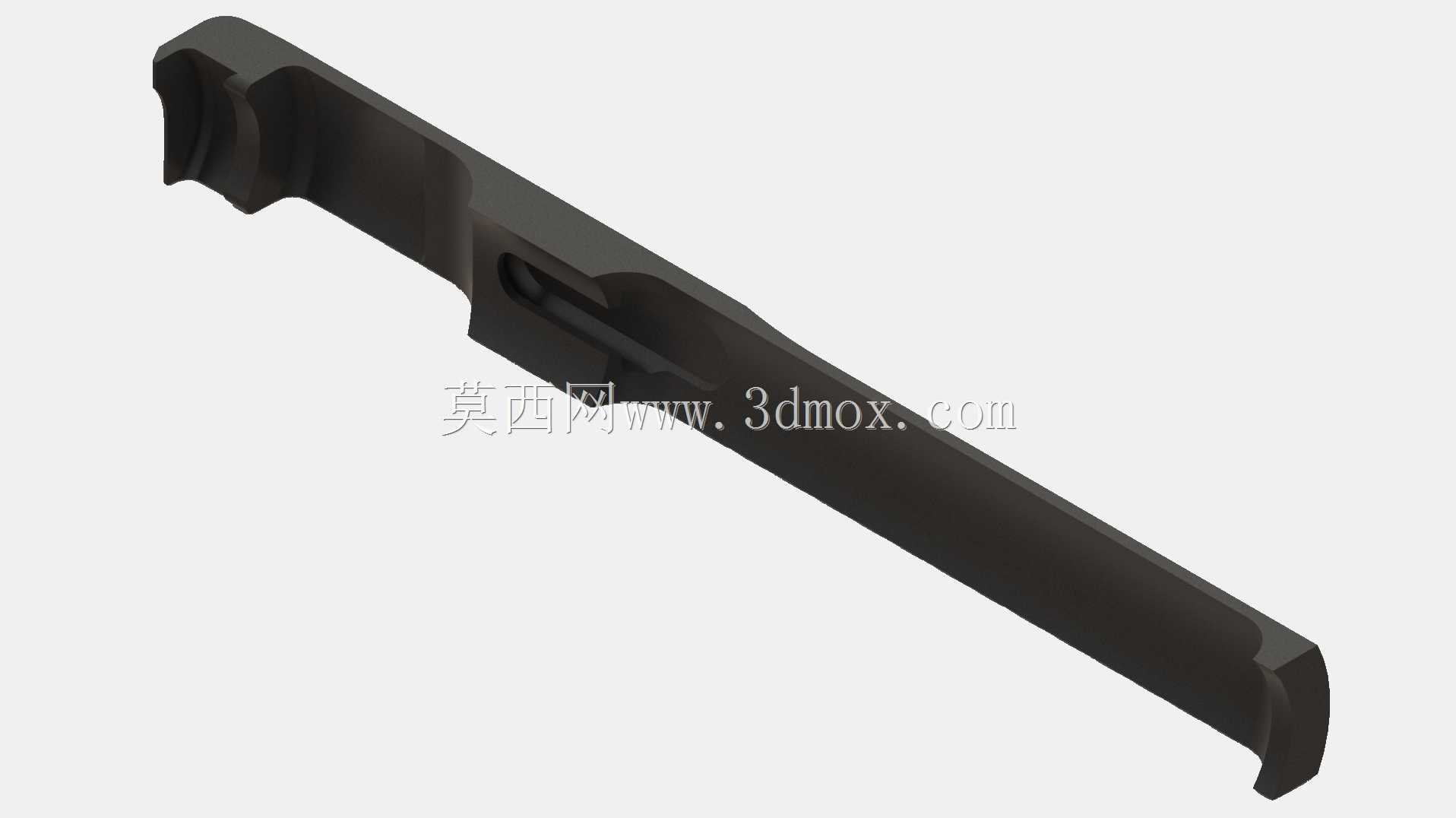

Kar98k枪机抽壳钩精密结构造型

　　在轻武器结构的逆向测绘与功能复刻工作中，抽壳钩是枪机组件里受力工况最复杂、配合精度要求极高的核心弹性零件，本次完成的Kar98k步枪抽壳钩三维结构，完全围绕实枪的装配边界与动作逻辑搭建，没有做脱离实际功能的外观简化。从实际使用场景来看，该零件安装在旋转后拉枪机的前端弹底窝侧方，整套枪机完成推弹入膛、闭锁击发的循环后，抽壳钩的钩齿需要牢牢扣住弹壳底缘的环形沟槽，在枪机向后拉动的行程中，把发射后贴膛的弹壳从弹膛内匀速抽出，直到枪机后坐到位时配合抛壳挺的撞击，将空弹壳向机匣侧方抛出，整个动作要在毫秒级的循环里完成，不能出现滑钩、卡壳、断齿的故障。

　　做结构设计的时候首先要厘清这个零件的受力路径：抽壳钩整体是长条形悬臂弹性结构，本体一端通过钩部卡位在枪机的对应安装槽内，中段预留出弹性形变的让位空间，另一端的钩齿突出于弹底窝平面，扣合弹壳底缘的深度严格控制在0.3到0.5毫米区间——扣合量太小，击发后弹壳受火药燃气后坐力冲击容易滑脱，造成断壳在膛内的严重故障；扣合量太大，推弹上膛时弹壳底缘挤入钩齿的阻力会陡增，拉大拉栓的操作力度，甚至出现上弹卡滞。零件的长条形本体并非等厚等宽的直杆，沿着长度方向的截面是连续变化的：靠近钩齿的头部区域厚度最大，用来承受抽壳瞬间的巨大轴向拉力，避免钩齿根部应力集中断裂；中段区域逐步减薄，利用金属自身的弹性提供张开、合拢的预紧力，不需要额外加装螺旋弹簧就可以始终保持扣合弹壳底缘的趋势；尾部的卡位端做了阶梯凸台，刚好嵌入枪机本体的限位槽内，既限制抽壳钩自身的周向转动，又给弹性形变提供固定的支撑支点。

　　从安装边界的匹配关系来看，抽壳钩装入枪机侧槽之后，外露的钩齿端面和弹底窝平面的平行度必须控制在0.05毫米以内，钩齿的扣合弧面和7.92毫米毛瑟弹的底缘轮廓完全贴合，弧面的圆角不能出现锐边，否则多次抽壳循环后会在弹壳底缘划出压痕，甚至切削掉铜质底缘的边缘造成掉底。零件外侧的长条形曲面要和机匣内部的枪机引导孔保持均匀间隙，间隙过小，枪机往复运动时会和机匣壁发生剐蹭，冬季低温环境下枪械内部结霜、混入沙尘后直接出现枪机卡死；间隙过大，抽壳钩在抽壳行程中会出现径向晃动，钩齿咬入底缘的位置偏移，同样会引发滑钩故障。

　　测绘建模过程中所有轮廓尺寸都从实物样件上逐段量取，没有照搬通用枪械零件的标准参数：整体长度匹配Kar98k枪机前端到安装槽尾端的距离，本体最宽处不超过枪机侧方开槽的宽度，弹性段的厚度经过反复比对，保证零件装配后用手轻压钩齿可以顺畅张开0.8毫米左右的行程，松手后立刻回弹到初始位置，没有卡滞和永久形变。零件表面的两处异形缺口分别对应枪机上的抛壳挺让位槽和退壳槽位置，当枪机后坐到最后端位置时，弹壳底部一侧刚好撞击突出于枪机端面的抛壳挺，以抽壳钩的钩齿为旋转支点把空弹壳甩出，这两个缺口的位置度偏差直接决定抛壳的轨迹是否顺畅，建模时完全按照实枪的动作行程做了运动干涉校验，模拟整个推弹、闭锁、抽壳、抛壳的全循环，确认零件在所有工位下都不会和枪机、机匣、弹壳发生非正常碰撞。

　　这类细长弹性枪械零件的结构设计，核心难点不在于外形的复刻，而在于刚性段和弹性段的截面分配：头部刚性不足，抽壳瞬间钩齿会外翻变形；中段弹性不足，零件长期受交变载荷容易出现脆性断裂；尾部限位不可靠，整个零件会在槽内窜动移位。建模时把所有过渡转角都做了圆角强化处理，避免热处理和实际受力时在转角位置萌生裂纹，完全符合实枪零件的加工工艺逻辑，既可以用于枪械结构的教学演示，也能作为同类型弹性抽壳机构设计的参考参照。
