12V PWM双路风扇温控调速数显驱动板

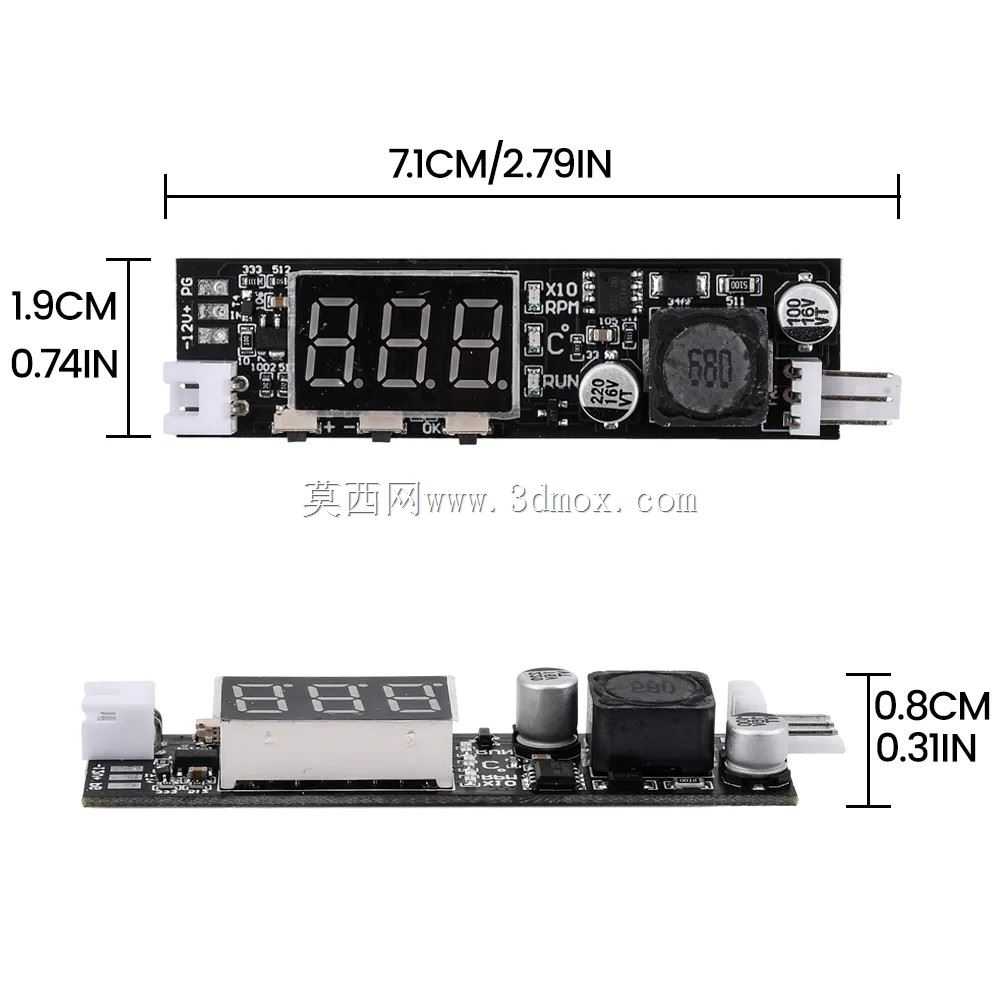

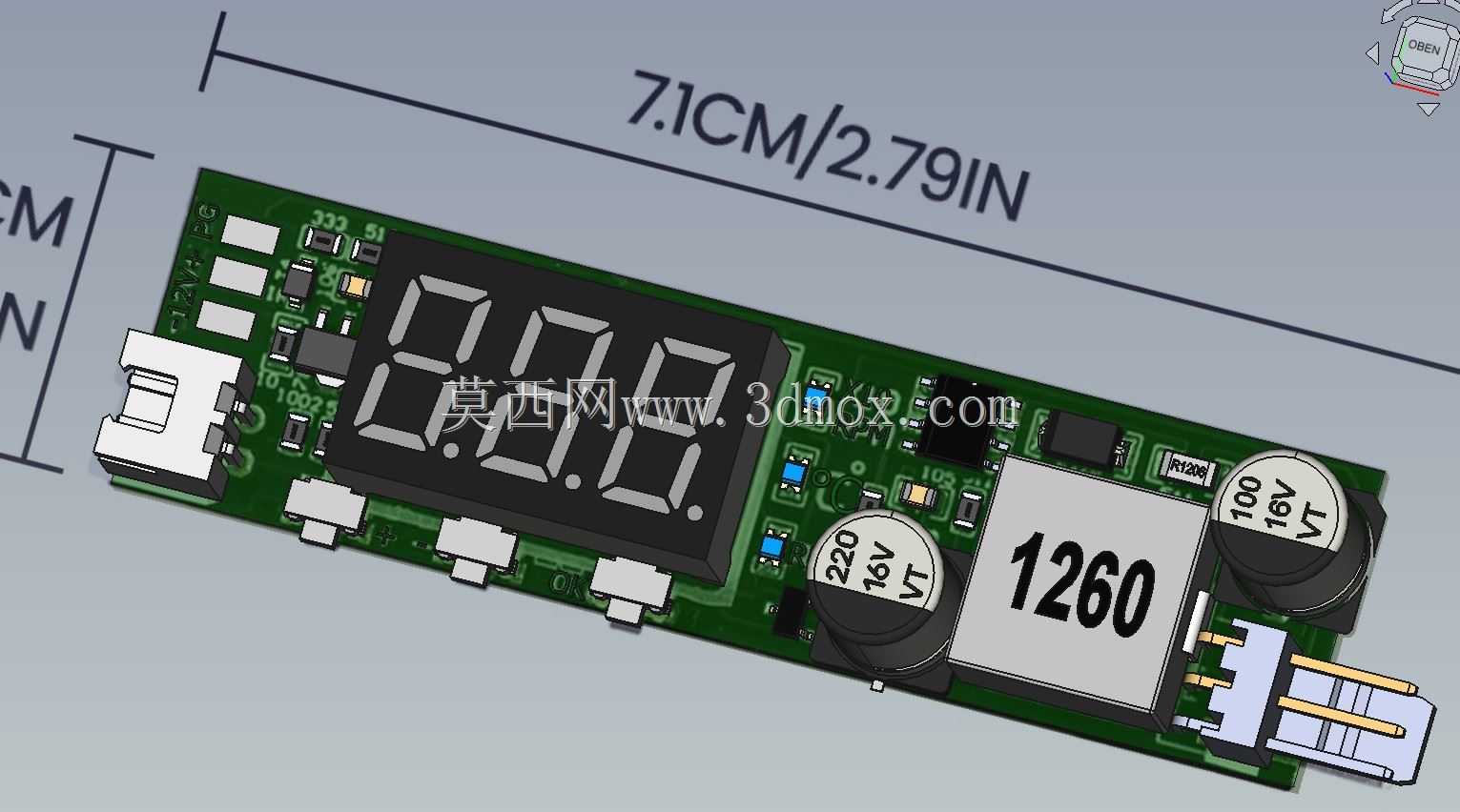

　　这块长条型PCB温控调速模块，在桌面PC改装、小型工控柜散热、3D打印机仓温调控、NAS存储机箱风道改造这类场景里使用率很高，核心作用是根据采集到的温度信号自动调节2-3线直流风扇的转速，既避免风扇长期满转产生不必要的风噪，也能在设备负载升高、舱内温度攀升时及时拉高风量，把发热器件的工作温度控制在合理区间。板载的三位红色数码管可以直接实时显示当前探测到的温度数值或者输出占空比参数，调试的时候不用外接万用表或者上位机，站在机柜旁就能直接读出运行状态，现场排查散热故障的时候效率很高。从结构布局来看，整块电路板采用狭长型排布，总长度控制在71毫米左右，宽度不到20毫米，这种窄长尺寸专门适配机箱光驱位、机柜侧边导轨缝隙、

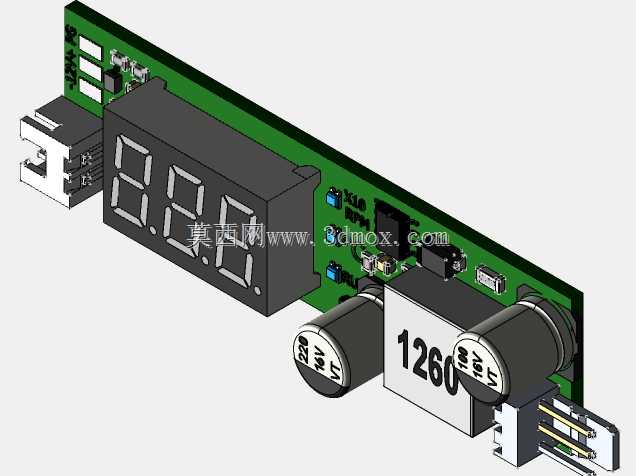

　　电源仓旁的闲置窄空间，不需要占用主板周边的大面积安装区域。板上元件的排布逻辑顺着功率流向依次展开：输入端预留了标准2.54间距插针接口，方便直接对接12V直流供电和温度探头引线，电源入口之后布置了大容量滤波电容，用来抑制风扇启停瞬间的电压尖峰，避免调速信号被电机纹波干扰出现转速跳变；中间区域是功率驱动回路，印有1260标识的屏蔽功率电感占据了板上最大的元件空间，两侧搭配100微法低压电解电容做输出滤波，能给风扇提供平滑的驱动电压，不会出现PWM切换时的异响卡顿。数码管布置在电路板靠左的可视区域，安装到面板上之后刚好可以透过预留的显示窗口露出数字，不需要额外外接显示面板。板上还预留了多个贴片电阻、电容的焊盘位置，

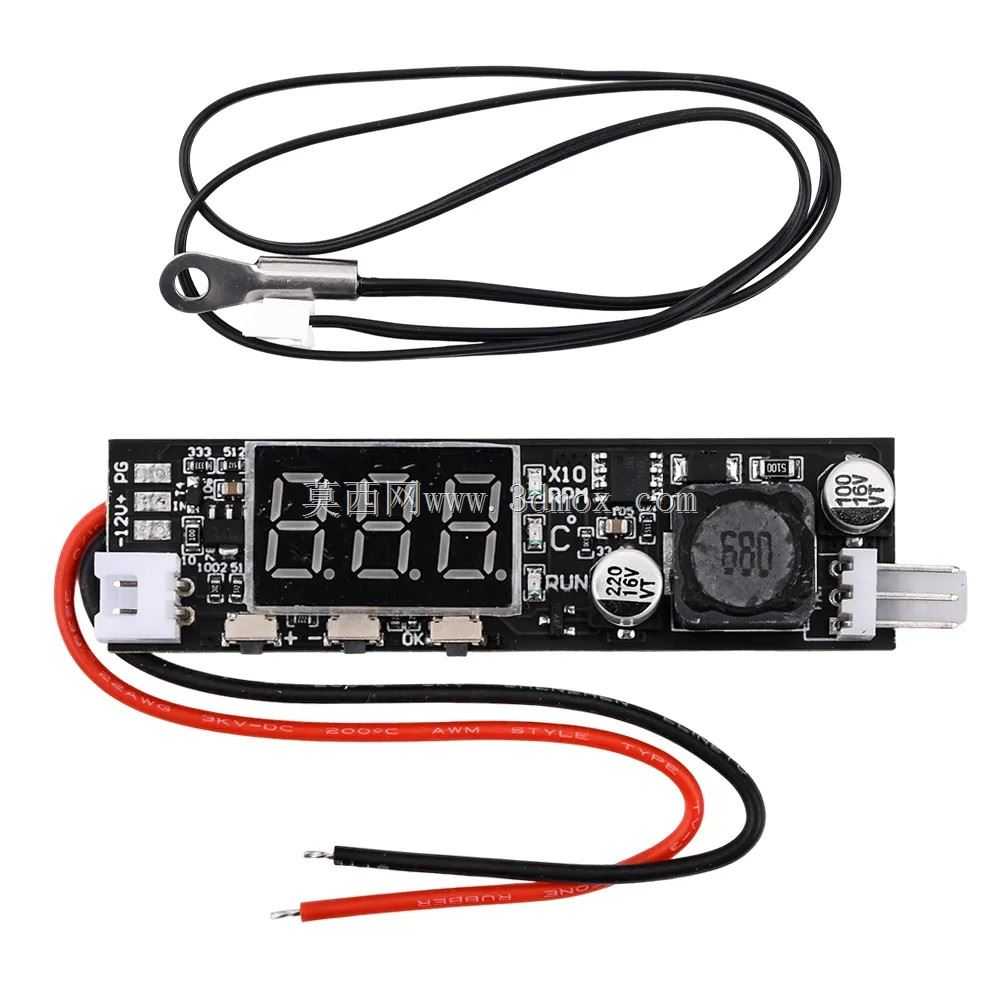

　　既可以适配NTC热敏电阻的温度采样方案，也能通过外接电位器实现手动强制调速，兼顾自动温控和手动 override 的使用需求。安装边界方面，电路板四角预留了直径3毫米左右的固定孔位，可以用M3铜柱直接锁附在机箱钣金支架或者3D打印的安装座上，板上最高的元件是顶部的电解电容，整体元件最高点不到12毫米，嵌入面板安装时只需要在面板上开出对应数码管的矩形开窗，侧边留出接线插针的插拔空间即可，不需要做复杂的沉台设计。实际接线时，2线风扇直接对接输出端的正负极即可实现调速，3线风扇的转速反馈线可以外接主板测速点，实时回传风扇实际转速，避免风扇停转之后系统无法察觉引发过热事故。模块的PWM输出频率避开了人耳敏感的200Hz到2kHz区间，

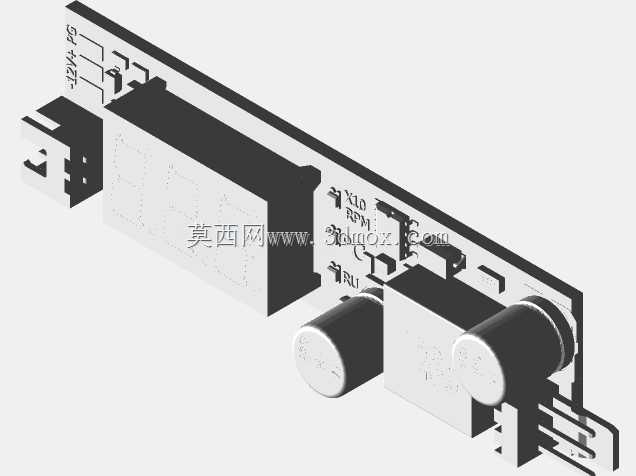

　　风扇低速运行时不会产生尖锐的啸叫声，在静音要求高的影音工作站、客厅NAS设备里使用也不会带来额外噪音干扰。电路设计上还做了基本的反接保护和过流冗余，风扇堵转时不会直接烧毁驱动回路，排查完风扇卡滞故障之后重新上电就能恢复正常工作。数显部分的驱动芯片采用贴片封装布置在数码管背面，正面看不到多余的飞线，整板元件排布紧凑规整，三维建模时所有元件的高度、占位都按照实物尺寸还原，做设备整机布局的时候可以直接把这块模块导入装配体，提前核对安装间隙、接线走向，避免生产组装时出现元件干涉、接线长度不足的问题，不管是做定制散热模组的结构验证，还是小批量温控设备的整机布局，都能直接参考这个模型的尺寸边界完成机柜内部的堆叠设计。
