滑块组件与车轮支架集成结构

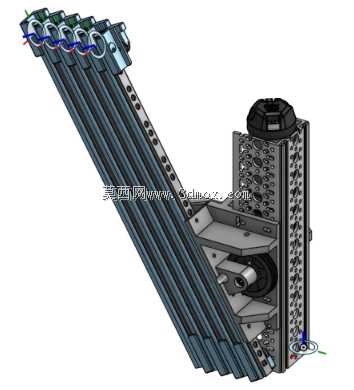

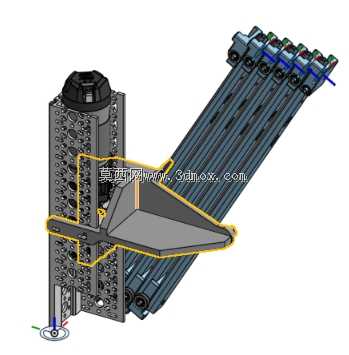

　　这套结构围绕长行程导向运动与轮端支撑两个功能模块展开，左侧多组平行排布的滑块安装基体承担直线导向承载，右侧立置的车轮支架则负责行走轮的定位、锁紧与载荷传递，两类部件在自动化输送线、移动工装平台、桁架随行小车以及长距离往复移送设备中都有很高的复用度。

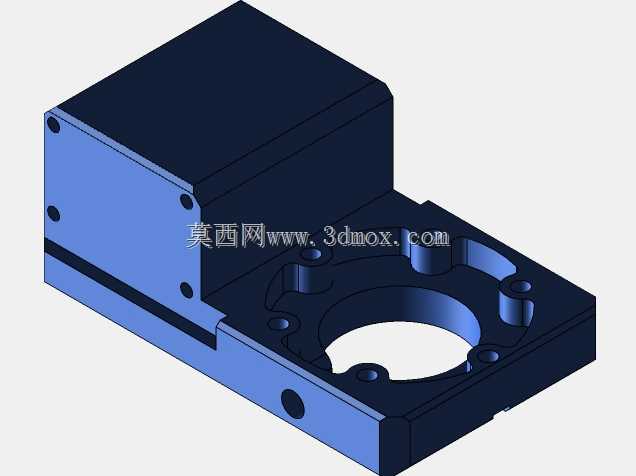

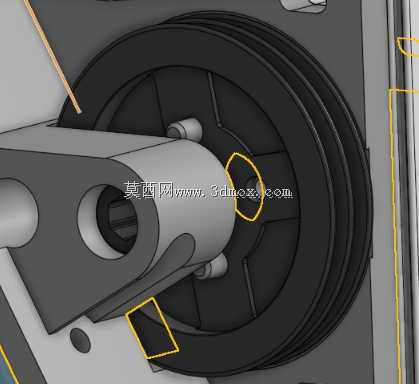

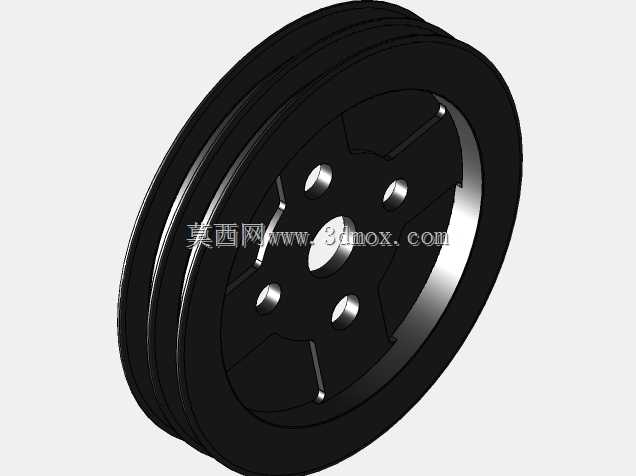

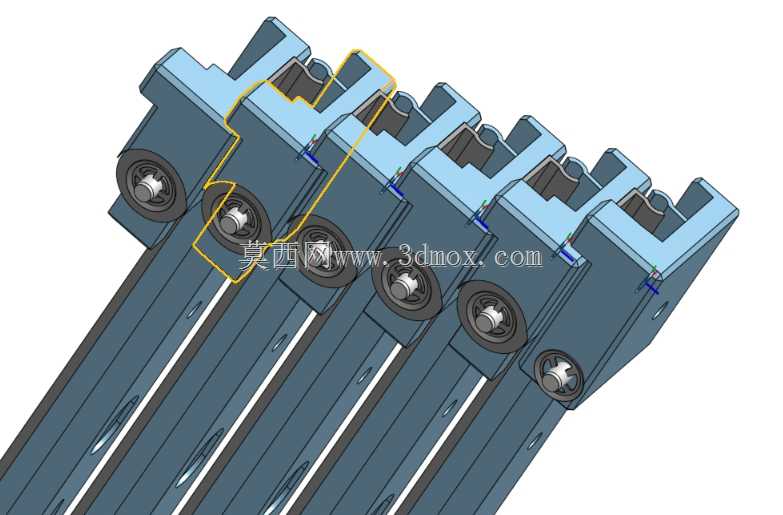

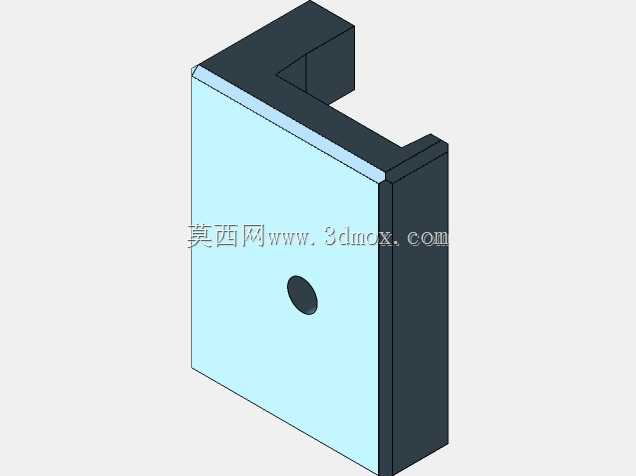

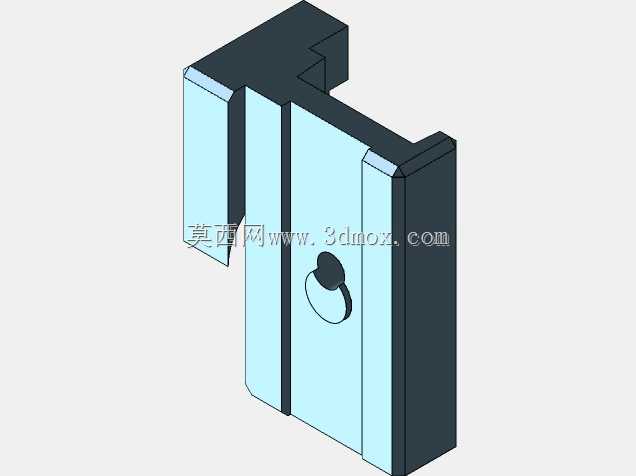

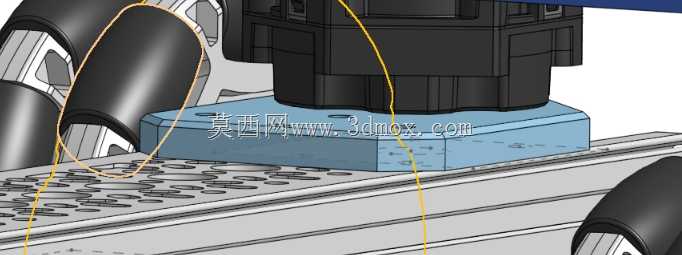

　　从实际装配逻辑看，滑块部分采用多联并列布置，每一组滑块都对应独立的导向配合面，滑块端盖封合在滑块主体端部，既约束内部滚动体的轴向窜动，也为润滑脂留存密封腔，避免往复运动中润滑介质快速流失。滑块Pully（带轮配合段）集成在滑块传动侧，可直接与同步带、牵引绳或链条传动端对接，不需要额外加装转接板，大幅压缩了运动部件的轴向占用空间。并列的多根导向承载梁沿斜向延伸，梁体侧面预留了等距排布的安装孔位，孔位间距按照标准模组安装节距设计，现场可以根据行程长度增减滑块数量、调整支撑跨距，不需要对基体做二次铣削加工。

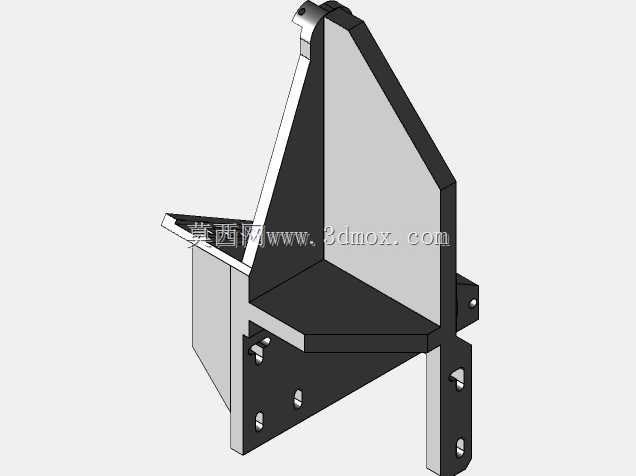

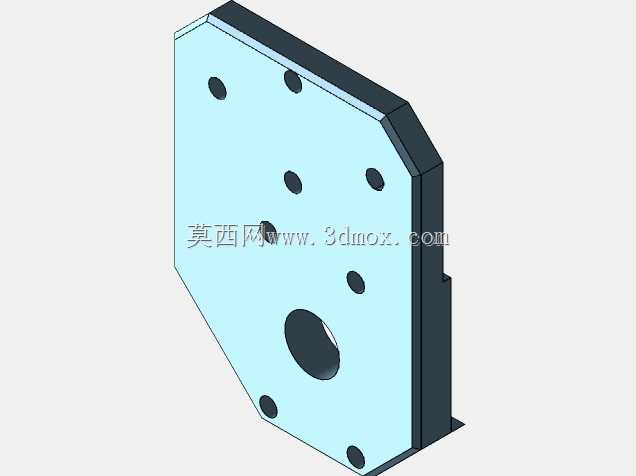

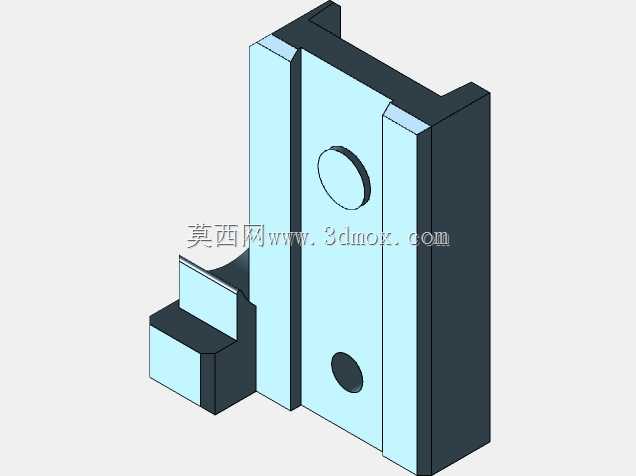

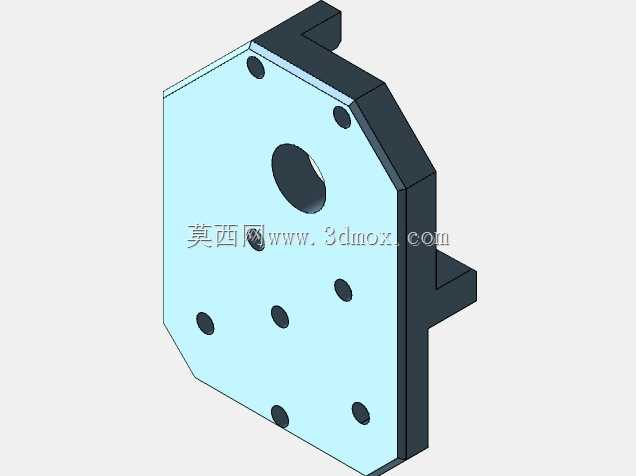

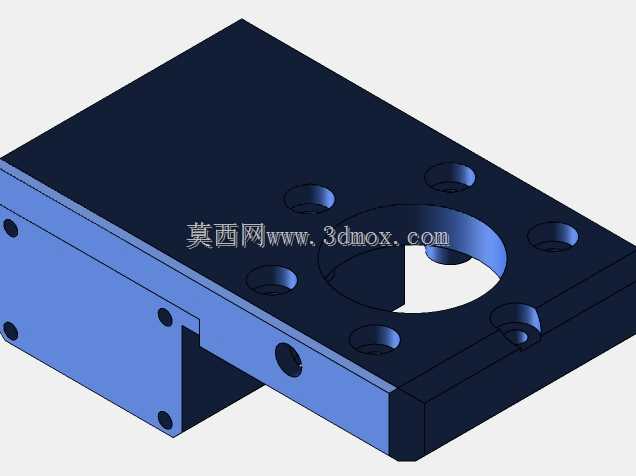

　　车轮支架采用立板加多层折弯支承的组合构型，侧面密布的阵列孔并非装饰结构，而是为不同轮径、不同安装高度的行走轮预留的调节位：当设备需要适配不同高度的轨道面时，只需调整轮轴在孔阵中的安装位置，即可改变轮心高度，支架顶部的锁紧座用于固定轮端的张紧或限位元件，底部的支承托板承接轮轴传递的径向载荷，载荷从轮轴先传入两侧立板，再通过底部法兰面分散到设备底盘框架上，避免单点应力集中。

　　设计过程中首先要划定安装边界：导向段的总长度由设备所需的往复行程决定，滑块端面到梁体末端需要预留至少相当于滑块本体长度1/4的安全余量，防止运动到极限位置时滑块脱出导向面；车轮支架部分的外轮廓边界要避开周边走线、拖链以及防护板的运动空间，轮轴中心到支架安装底面的高度公差需要控制在小范围以内，多台同型设备并排运行时，轮心高度一致性直接决定了行走是否会出现啃轨、跑偏现象。

　　结构受力层面，滑块组件主要承受横向倾覆力矩与竖直方向的工作载荷，多滑块并列的布置方式相当于把单个滑块的承载能力叠加，同时增大了导向支撑的跨距，当末端执行器挂载偏置工件时，并列滑块可以抵消大部分倾覆力矩，避免导向梁出现单侧偏磨。车轮支架则重点承受行走过程中的冲击载荷，设备经过轨道接缝、地面凸起位置时，轮端的瞬时冲击会直接作用在支架立板上，因此立板上的轮轴安装孔周边做了局部加厚处理，孔位边缘的应力集中区域通过圆角过渡释放应力，防止长期交变载荷下出现裂纹。

　　在装配适配性上，滑块端盖的外形与滑块主体完全贴合，端盖上预留的注油孔可以在不拆解整体结构的情况下补充润滑脂；车轮支架的底部安装孔采用长圆孔与圆孔组合的布局，圆孔用于主定位螺栓锁紧，长圆孔用于安装时的位置微调，补偿底盘焊接过程中产生的孔位偏差。整套结构把导向运动功能与行走支撑功能整合在同一套装配体中，工程师在做移动工位设备设计时，可以直接参考该结构的孔位布局、载荷传递路径与安装间隙设定，快速完成自身项目的模组选型与结构细化，不需要从零开始推导滑块排布间距与轮架支承形式。
