倾斜式旋转树脂铸造工装设备

　　这套倾斜式旋转铸造工装主要面向中小型树脂、聚酯类制品的小批量成型场景，常见于文创摆件、工艺壳体、异形包覆件以及薄壁浇铸件的生产环节。设备的核心思路是让模具在封闭或半封闭状态下随框架持续翻转，液态原料在模腔内壁不断流动、铺展并逐步固化，从而减少局部积料、气泡滞留和壁厚不均的问题。相比固定式浇注，旋转成型对模具安放角度、回转半径和驱动稳定性都有更明确的要求，因此整体结构不能只按静态机架处理，而要兼顾转动惯量、锁紧可靠性和操作维护空间。

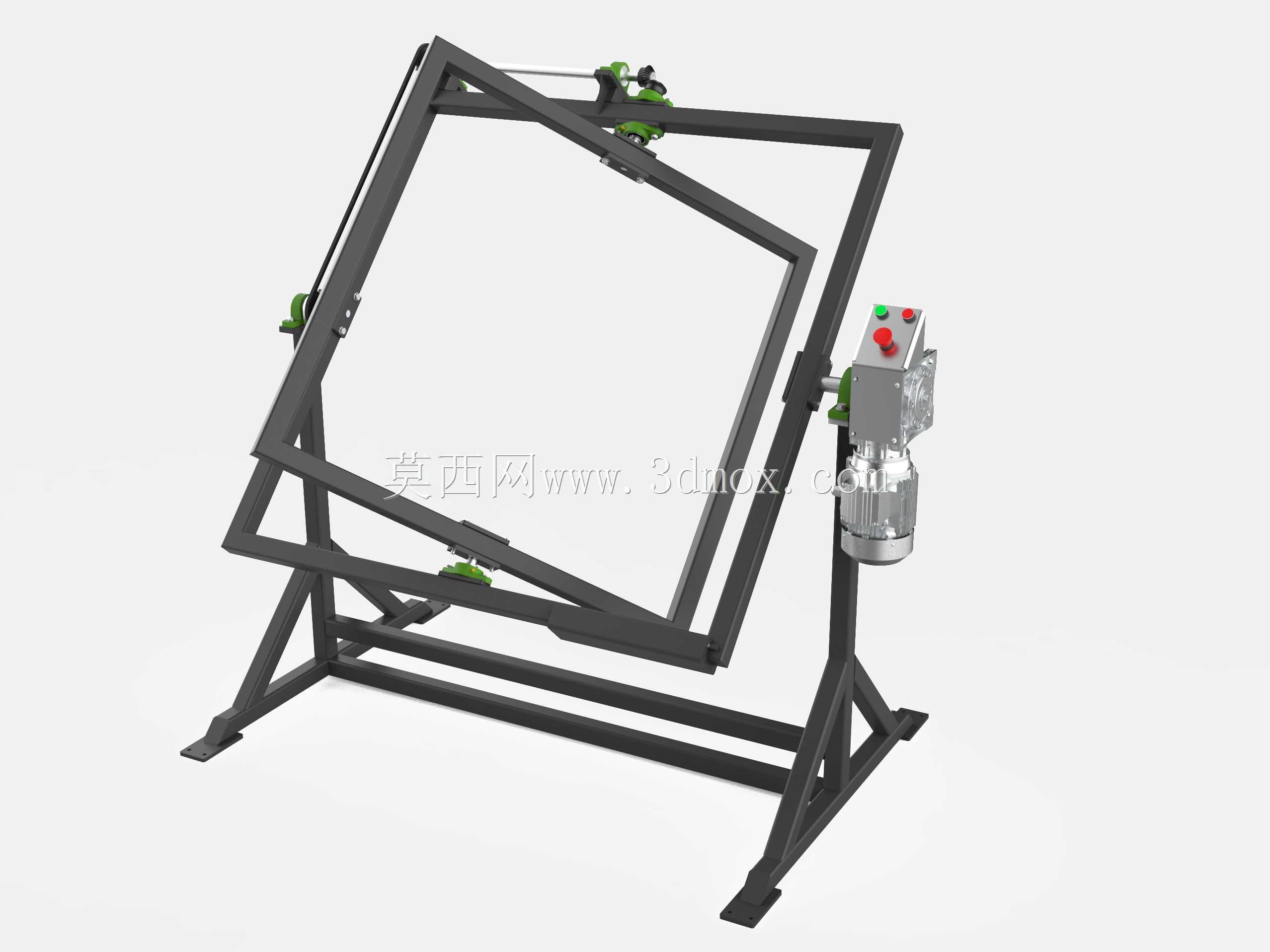

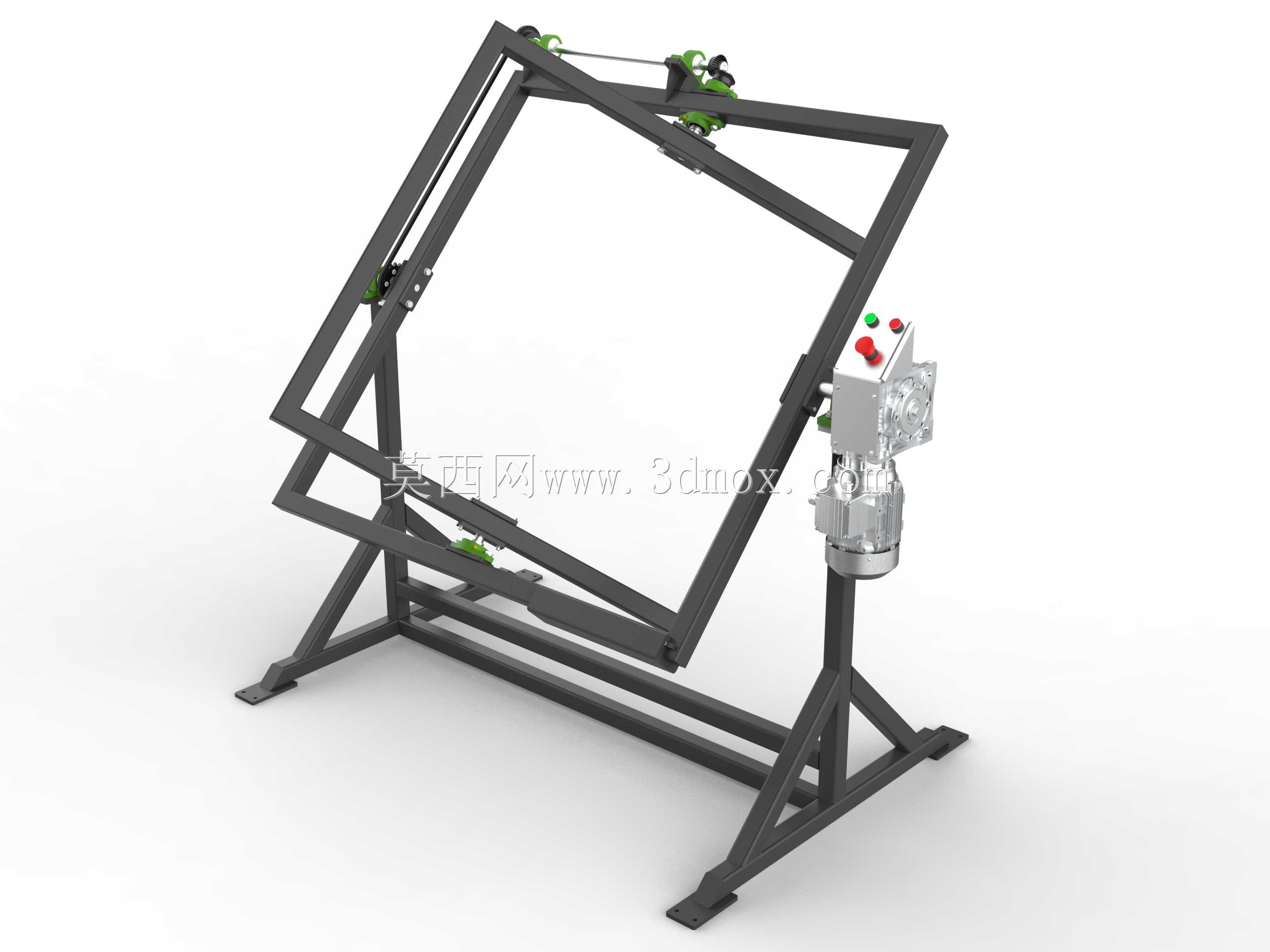

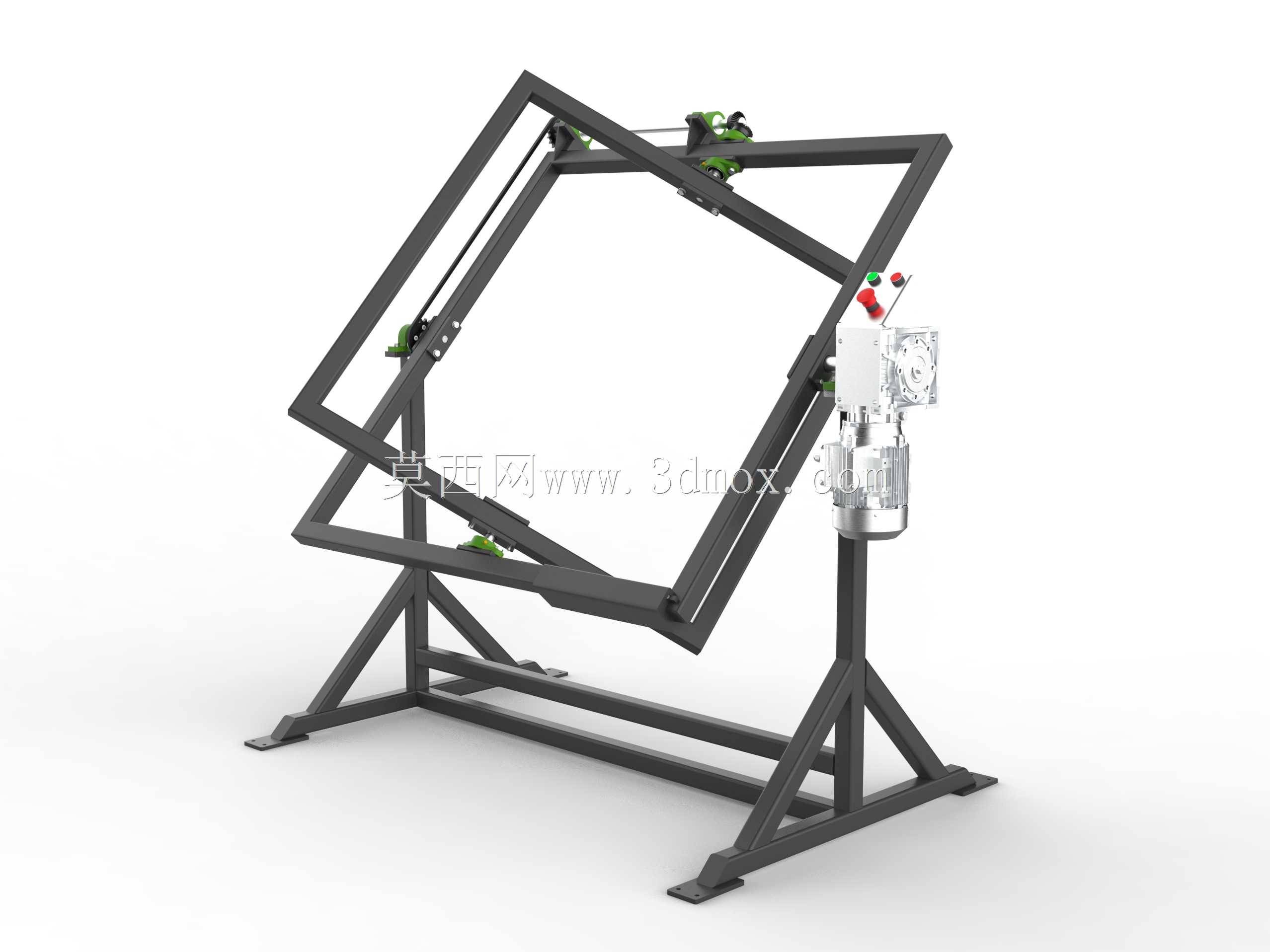

　　从结构布置看，设备采用焊接型钢组成的倾斜主机架，底部为前后展开的支腿结构，支脚向外延伸形成较宽的支撑多边形，用于承受模具旋转时产生的交变载荷。机架不是竖直摆放，而是以一定倾角承载旋转框，这种布置便于操作者从正面装拆模，也能让回转体在较低高度完成装卸。底部横梁、斜撑和立柱之间形成稳定三角传力路径，驱动端的载荷通过侧板传递到下部支腿，避免单点受力造成机架摆动。现场布置时，需要在设备四周预留模具吊装、人员操作和电控箱检修空间，尤其旋转框两侧不能堆放物料，防止框架转动时发生干涉。

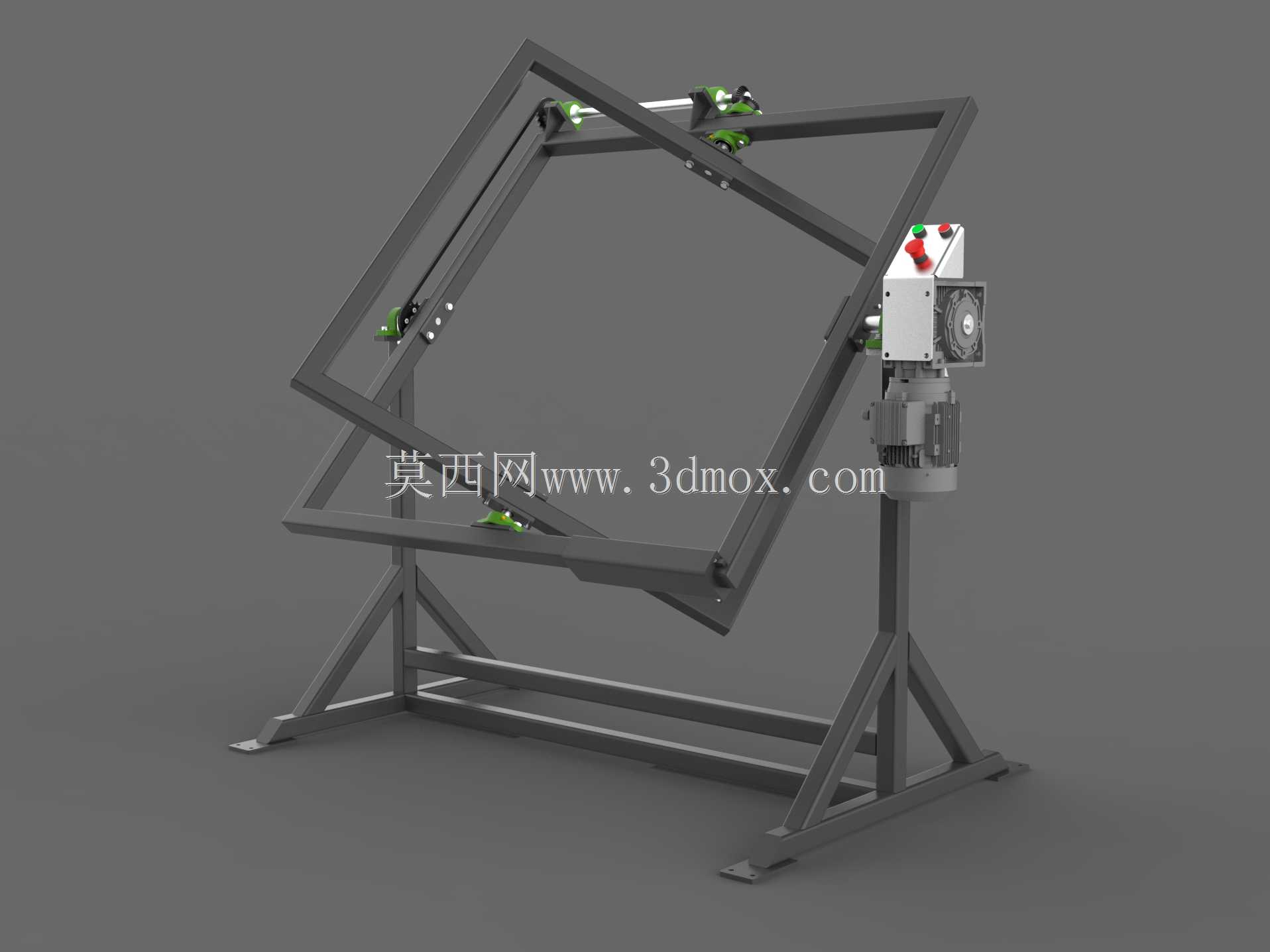

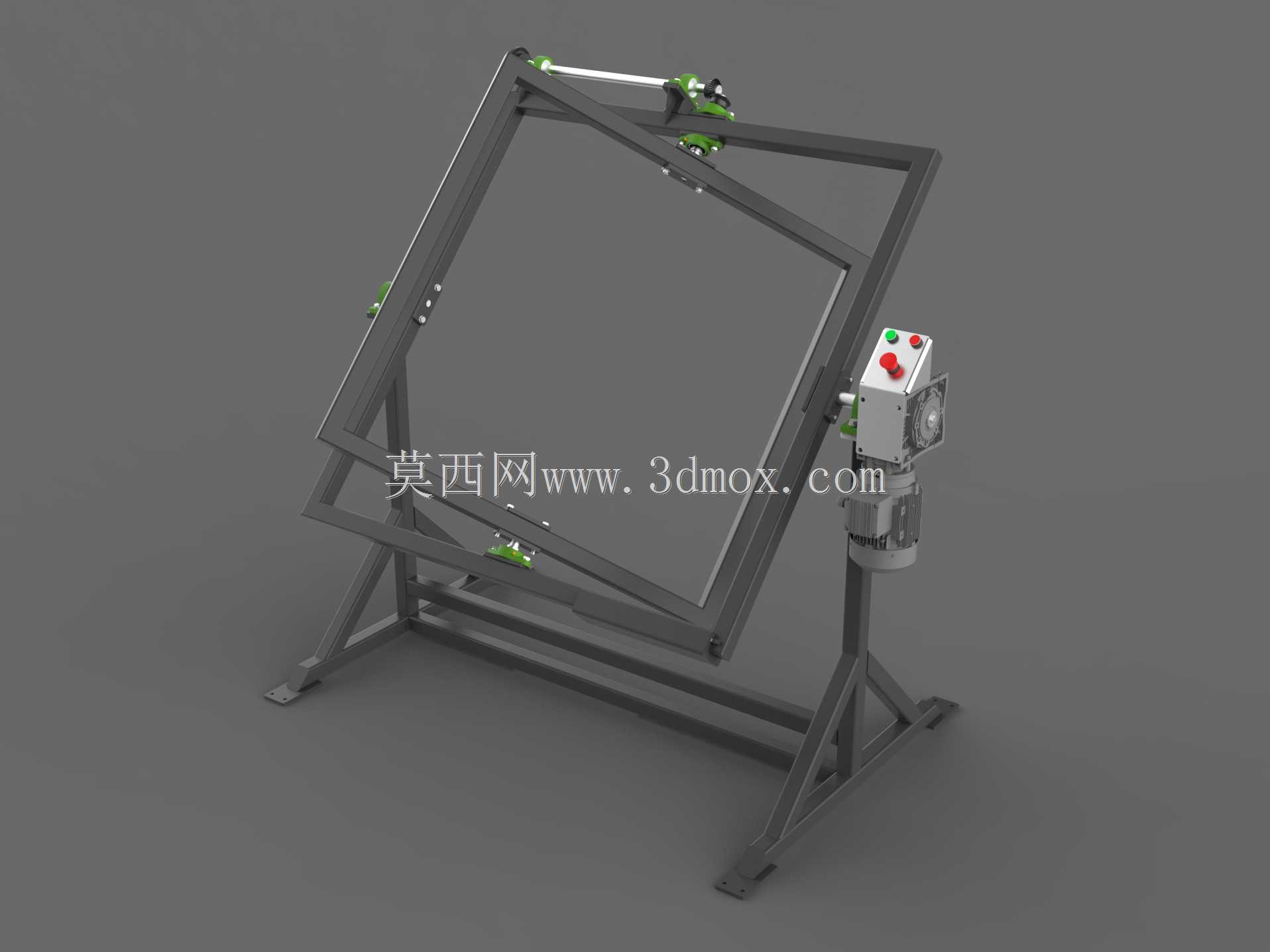

　　旋转框是设备的工作核心，外框采用矩形钢管拼焊，框内设置多组可调压紧机构。绿色夹具分布在框体边缘，用于固定不同尺寸的模具或模板，压块位置可沿框边调整，以适应方形、矩形及接近方形的模架。夹具设计重点不在复杂外形，而在压紧力的方向和重复定位：压点应尽量靠近模具受力边，避免悬臂压紧；锁紧后模具中心应尽量接近回转中心，降低偏载。对于重量较大的模具，还需要在框体下部增加辅助支撑，防止高速翻转时模具滑移。框架边缘保留了较完整的安装面，后续可以增加挡板、护罩或快速夹钳，以适配不同工艺。

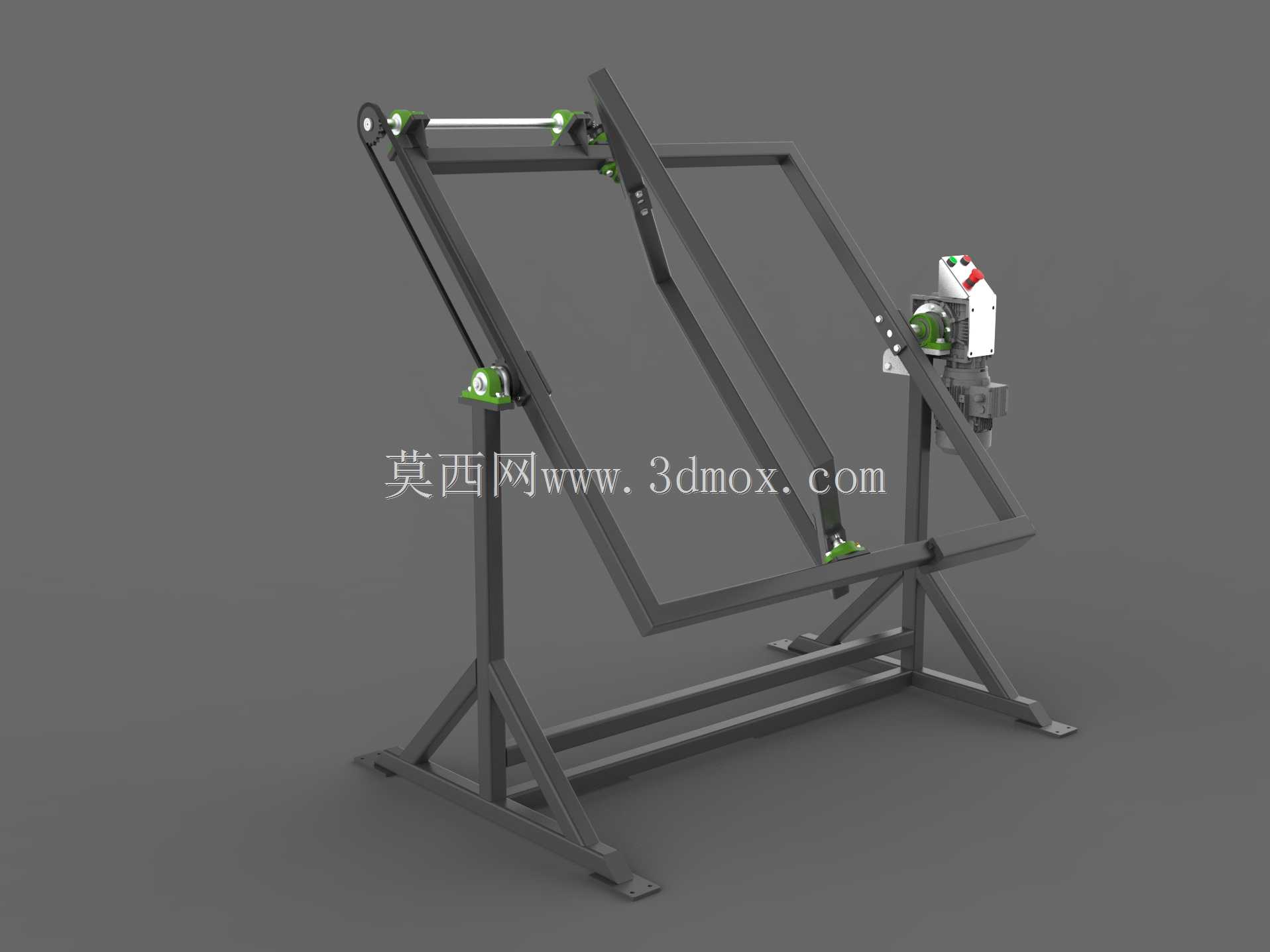

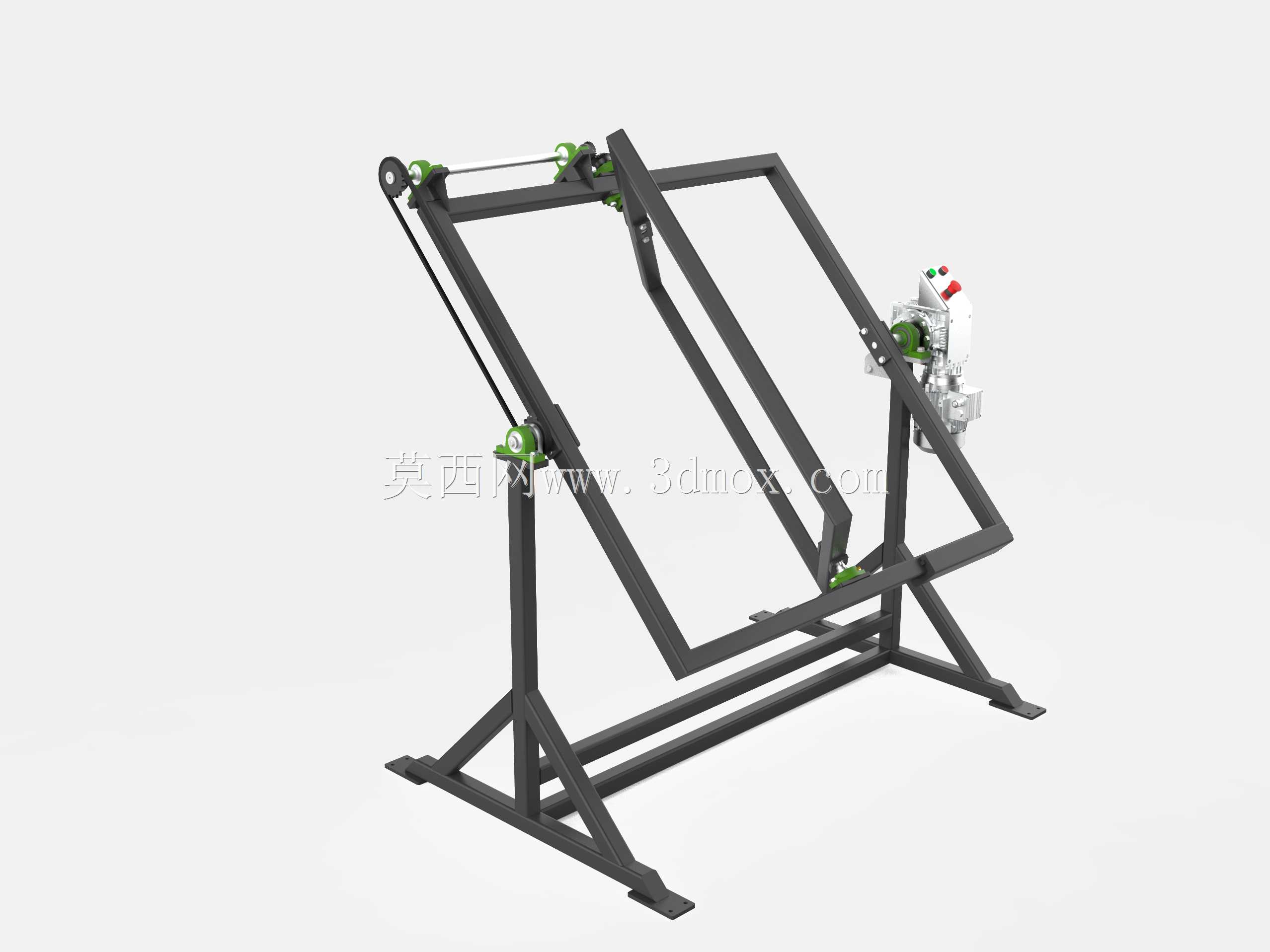

　　驱动部分布置在机架侧后方，由电动机、减速机构、连接轴和控制箱组成。电机通过减速装置带动框架低速旋转，转速不需要很高，但扭矩输出要平稳，尤其在模具重心偏离回转中心时，启动和停止阶段不能出现明显冲击。控制箱安装在靠近驱动端的支架上，面板设置启停、急停和状态指示元件，红色急停按钮位于显眼位置，便于异常情况下快速切断。电控与旋转部件之间保持安全距离，线缆走向应避开框架运动范围。实际选型时，需要根据模具满载重量、框架尺寸和期望转速校核驱动力矩，不能只按空载框架转动来估算。

　　设备的使用流程通常先将清洁后的模具安放到旋转框内，调整压块位置并锁紧，再按工艺要求注入树脂或聚酯原料。合模确认后启动驱动，框架按设定节奏连续旋转，物料在模腔内反复覆盖内壁。成型过程中，倾角、转速和固化时间会共同影响制品表面质量：转速过低，原料容易在底部堆积；转速过高，又可能造成飞边、气泡卷入或模具受力增大。该结构适合工艺人员通过试验逐步确定参数，而三维模型在设计阶段即可用于检查模具最大外形、压紧点行程和框架开合空间。

　　外形边界方面，模型呈现的设备占地以底部两支腿外沿为限，长度方向需要容纳倾斜机架和驱动组件，宽度方向则由旋转框对角线及安全间隙决定。安装基础应选择平整、坚硬的地面，支脚位置建议设置减振垫或固定压板。由于旋转框工作时会形成动态载荷，设备后方要留出电机散热和维护距离，前方则应保证操作者能够观察控制按钮并安全装夹。若用于连续生产，外围还应增设防护栏或光幕，使人员在框架转动时无法进入回转区域。

　　从建模角度看，该装置把型钢机架、回转框、夹具、驱动单元、电控箱和支撑脚完整表达出来，适合进行结构干涉检查、工装布局评审和非标设备方案沟通。焊接机架可在详细设计阶段进一步拆分为板材、管件和加强筋；夹具部分可根据模具规格系列化，形成不同压紧行程的压臂；驱动端则可补充轴承座、联轴器和防护罩。整体设计强调实用、可制造和易维护，没有多余装饰，符合车间成型设备的工程特征。
