车床四爪卡盘装夹机构

　　这套装夹机构面向普通卧式车床的盘类、异形件加工场景，核心是解决大直径薄壁件、偏心件以及非圆截面毛坯在回转加工中的可靠夹持问题。在CA6140这类中型车床上，常规三爪自定心卡盘对规则圆棒料的快速装夹很方便，但遇到铸件毛坯余量不均、方形或异形法兰、需要偏心镗孔的工件时，单爪联动的三爪往往无法独立调整夹持点，四爪单动结构正好补上这一工况缺口。

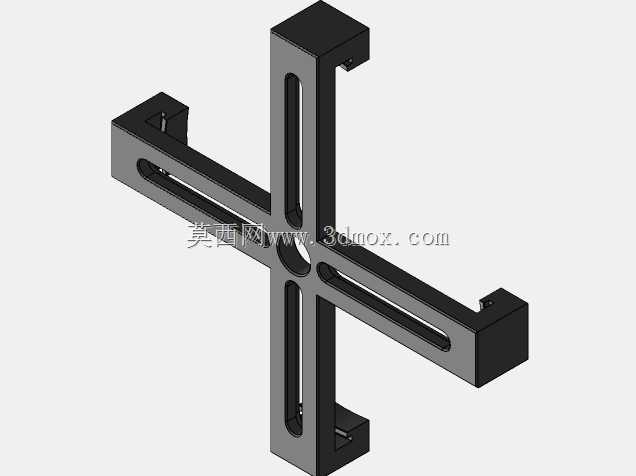

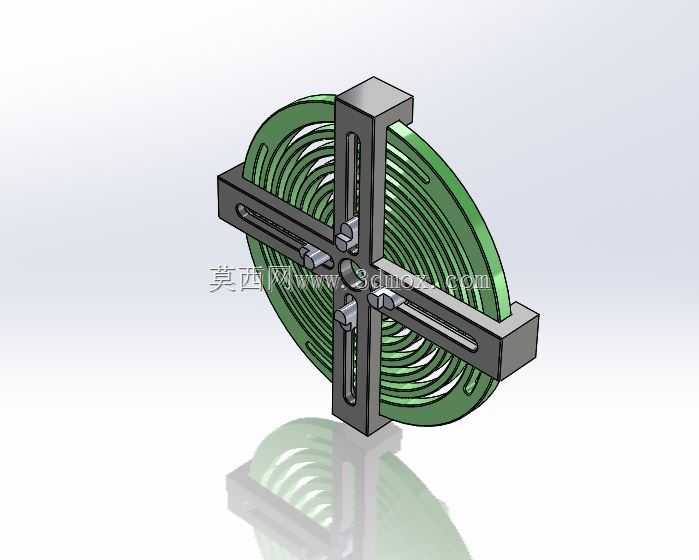

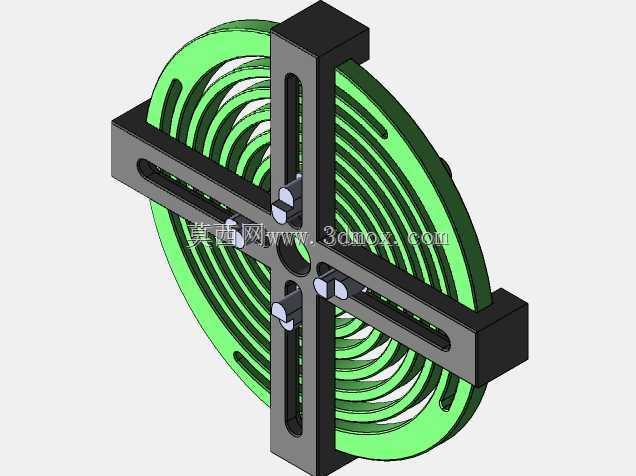

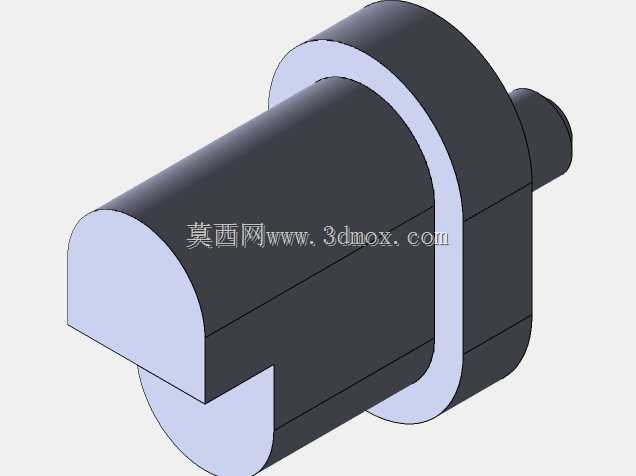

　　从结构上看，机构由盘体、四根径向分布的卡爪、十字交叉的滑座导轨以及驱动丝杆组成。盘体背面带有与车床主轴前端法兰匹配的安装止口和连接螺栓孔，安装时止口圆柱面与主轴法兰定位面配合，保证卡盘回转中心与主轴轴线同轴，端面则靠螺栓压紧传递切削扭矩。盘体正面加工出两组互相垂直的通长导轨槽，四个卡爪分别装在十字导轨上，每个卡爪由独立的丝杆驱动，丝杆转动时卡爪沿导轨做径向直线移动，四个爪的位置互不联动，操作者可以根据工件外形单独调整每一个爪的进退量。

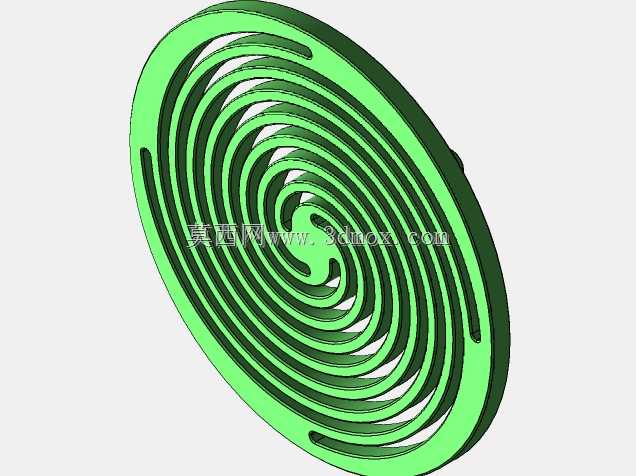

　　这种单动设计带来的直接好处是夹持适应性强。加工圆形工件时，可以通过百分表打表逐个找正，把工件外圆或内孔的跳动控制到很小的范围；加工偏心轴套、偏心法兰时，只需按偏心距调整对应卡爪的位置，让工件回转中心相对主轴中心偏移设定值，无需额外制作偏心夹具；对方形、矩形或轮廓不规则的铸锻件，四个爪可以分别压在毛坯最稳固的着力点上，避开砂眼、浇口等薄弱部位，夹持力分布更合理。图中绿色盘状件对应大直径薄壁环类工件，这类工件刚性差，若用三爪单点强力夹紧很容易产生弹性变形，车削松开后圆度超差，四爪结构可以通过四点均匀施力，并配合增大夹持接触面积来减小单位面积压力，控制装夹变形。

　　设计思路上，导轨槽采用贯穿式布局，卡爪行程大，既能容纳大直径盘件，也能通过卡爪反装夹持较大尺寸工件的外圆或撑紧内孔。卡爪与导轨的配合面需要保证足够的接触刚度，间隙过大会在重切削时让刀、产生振动，间隙过小则手动调整丝杆阻力大、移动卡涩，实际装配中通常通过刮研导轨面来控制配合精度。丝杆采用梯形螺纹，具备自锁特性，切削过程中在切削力冲击下卡爪不会自行回退，维持夹持可靠性；丝杆端部配有方头，配套扳手即可转动调节，四个爪的调节方向在盘体上有清晰标识，便于现场操作。

　　安装边界方面，盘体的外径决定了可装夹工件的最大回转直径，选型时必须与车床主轴通孔直径、法兰连接尺寸以及床身上最大回转半径匹配：卡盘外径不能超出床身导轨上方的回转空间，盘体背面止口要与主轴端定位尺寸一致，连接螺栓的数量和分布圆也要对应主轴法兰孔位。卡爪处于最外伸位置时，其外缘不能与车床刀架、护罩发生干涉；处于最内收位置时，要保证夹持小尺寸工件时卡爪不会互相碰撞。轴向尺寸上，卡盘装配后总厚度加上工件悬伸长度，需要结合主轴前端到尾座顶尖的距离核算，避免长工件装夹后尾座无法到位。

　　实际使用中，这类卡盘常用于单件小批量修配、工装夹具制造以及维修车间的杂件加工。找正虽然比三爪费时，但对异形件和高精度盘件的适应能力是三爪无法替代的。建模时需要把导轨槽、丝杆螺纹、卡爪夹持面以及背面止口的配合关系完整表达，重点核对四爪运动行程与盘体、工件之间的空间干涉，确保径向移动到极限位置时机构不顶死，装配到主轴法兰后所有连接特征对位准确，为工程图出图、夹持行程校核以及加工工艺编排提供可靠的三维依据。
