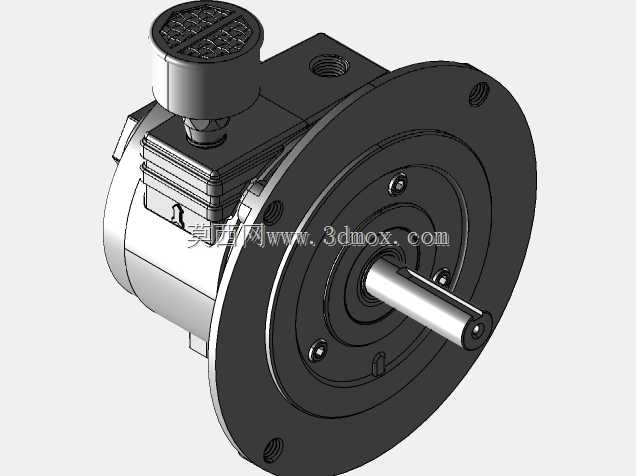

这套回转主轴动力头的三维结构,面向中小型金属切削、专机改造和工位式加工场景搭建,整体采用后端伸出传动轴、中段圆筒承载、前端法兰定位的布局,在车间布局里可以直接作为立式或卧式工位的执行端使用。做专机方案时,先碰到的问题往往不是动力够不够,而是安装边界能不能塞进现有机架:该结构中段为等径圆筒壳体,侧面预留方形接线与检测组件安装位,顶部布置圆形接线盒,后端带大直径圆形安装法兰,法兰上均布固定孔位,前端输出轴带锁紧螺母与轴端定位面,传动轴从壳体后侧水平伸出,整套回转件的同轴基准贯穿前后轴颈。现场排布时,法兰端面贴合设备安装立板即可完成主定位,不需要额外制作复杂抱座,圆筒段周边留出接线盒开盖空间、侧面组件拆装空间,前后轴端分别预留刀具装拆长度和联轴器对接长度,就能避免后续维护时与护罩、排屑槽发生干涉。
从实际用途看,这类主轴单元常被集成到多工位组合机、自动线镗铣工位、简易专用车床或者回转试验台上,前端轴颈用来装夹刀盘、砂轮接杆或者工装夹具,后端伸出轴通过联轴器、带轮与驱动单元相连,顶部圆形盒体容纳电气接线或检测元件,侧面方形模块可布置行程反馈、转速检测或者润滑接口。结构设计上,圆筒壳体承担主要径向支撑,内部沿轴向布置轴承支承跨距,前端轴肩配合锁紧螺母约束轴承内圈,后端法兰既承担整机安装载荷,也为后支承提供定位基准;顶部接线盒通过小凸台与壳体连接,走线路径短,避开了旋转轴的运动包络。侧面方形组件贴合壳体外壁安装,紧固件从外侧穿入,检修时不用拆解主轴核心段,这一点在产线不停机维护里很实用。
建模过程中,同轴度关联是重点:前端输出轴、中段壳体内腔、后端法兰止口、后伸传动轴必须共用一条主轴线,法兰安装面与轴线的垂直约束、顶部接线盒结合面与壳体圆柱面的相切贴合、侧面模块定位面与壳体外壁的配合关系,都需要在装配里完整还原。轴端六角锁紧螺母、法兰周向螺钉、壳体拼接缝这些细节不能省略,它们直接影响装配干涉检查:比如前端螺母旋紧后外径不能碰到法兰盘内孔,后端轴伸长度要匹配联轴器夹紧范围,顶部接线盒开盖翻转时不能扫到上方机架横梁。
选型对接时,工程人员可以先以法兰外径作为安装面板开孔依据,核对法兰孔位分布与立板预留孔是否一致,再按圆筒外径确认护罩包容尺寸,前后轴伸长度分别核算刀具装夹空间和传动对接空间。侧面方形模块的外凸尺寸决定了机架侧壁最小净距,顶部接线盒高度决定上方走线槽铺设高度。若用于切削工位,前端轴端的锁紧结构要对应刀具拉拽方向,防止反向回转松脱;若用于回转试验台,后伸轴端可直接连接扭矩传感器,法兰端固定在试验台立板上,圆筒壳体自身就形成稳定支承筒。整套结构把安装法兰、支承壳体、旋转轴系、电气附件整合在一条轴线上,没有多余外伸支架,在紧凑工位里既能承担回转输出,又能快速完成面板式装配,适配专机集成时的空间约束与维护需求。
