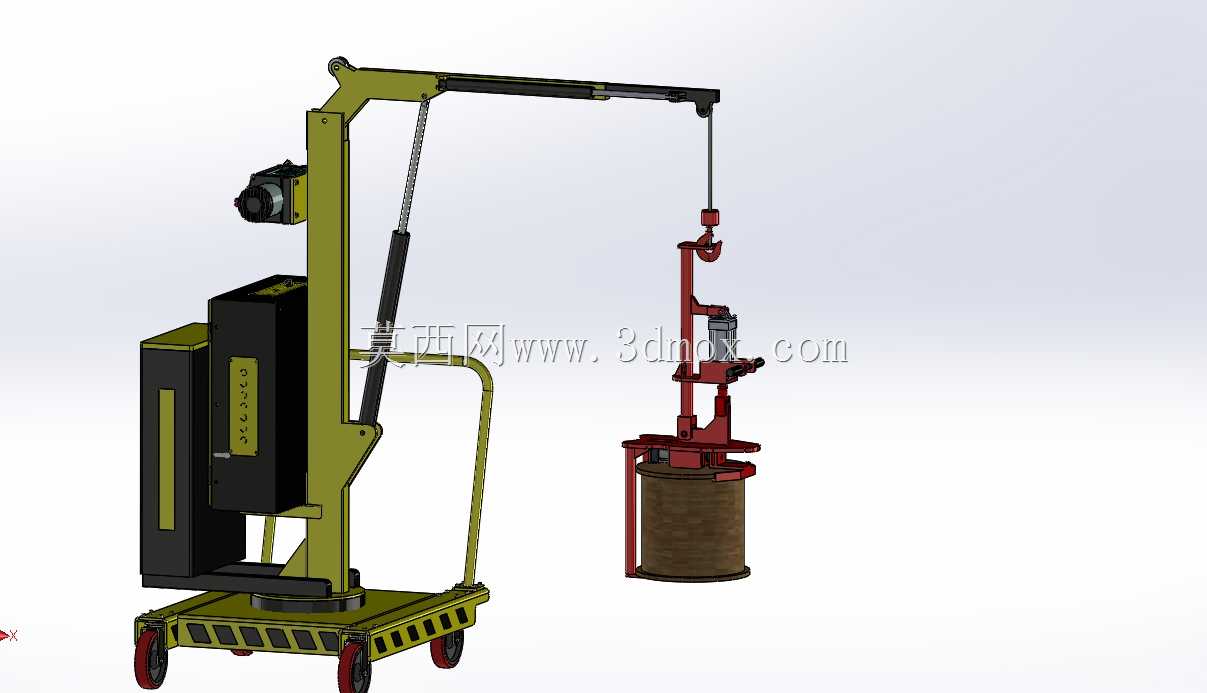

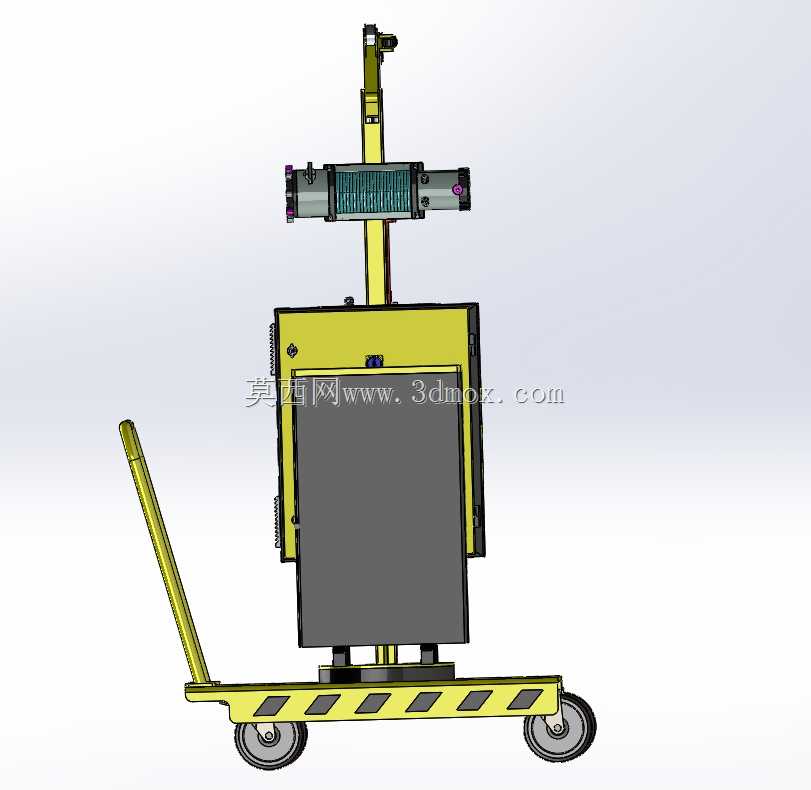

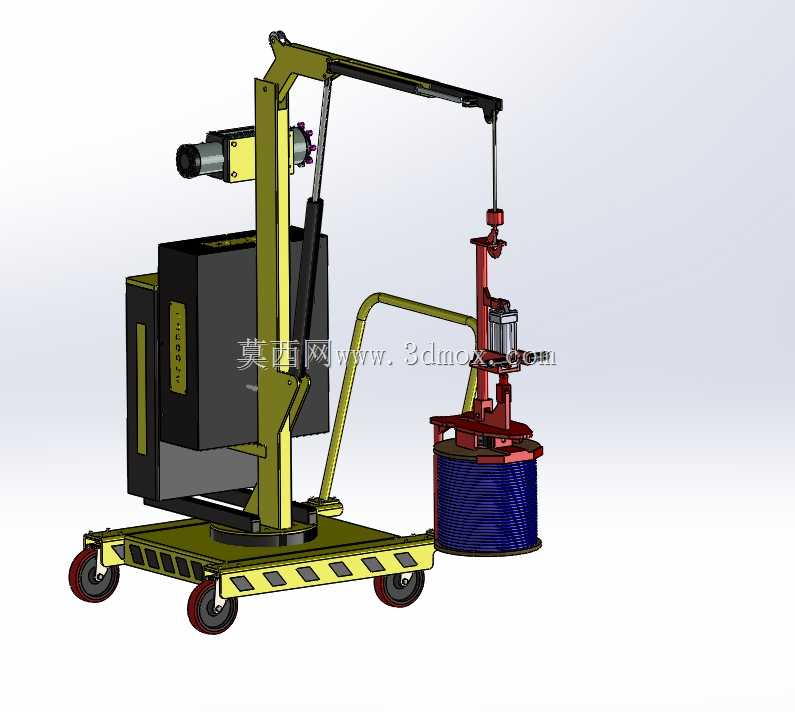

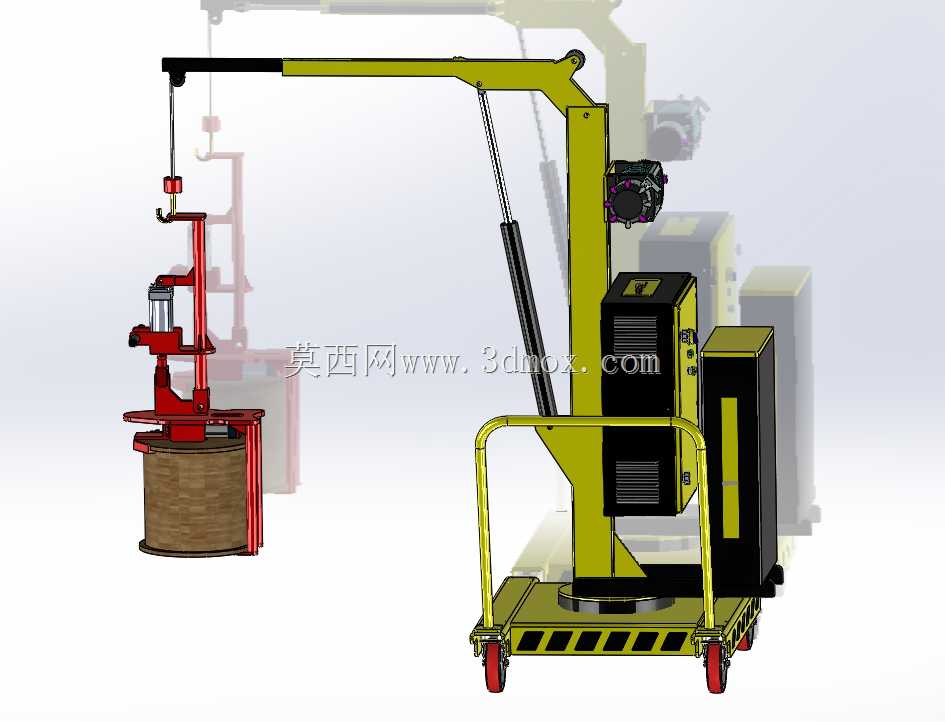

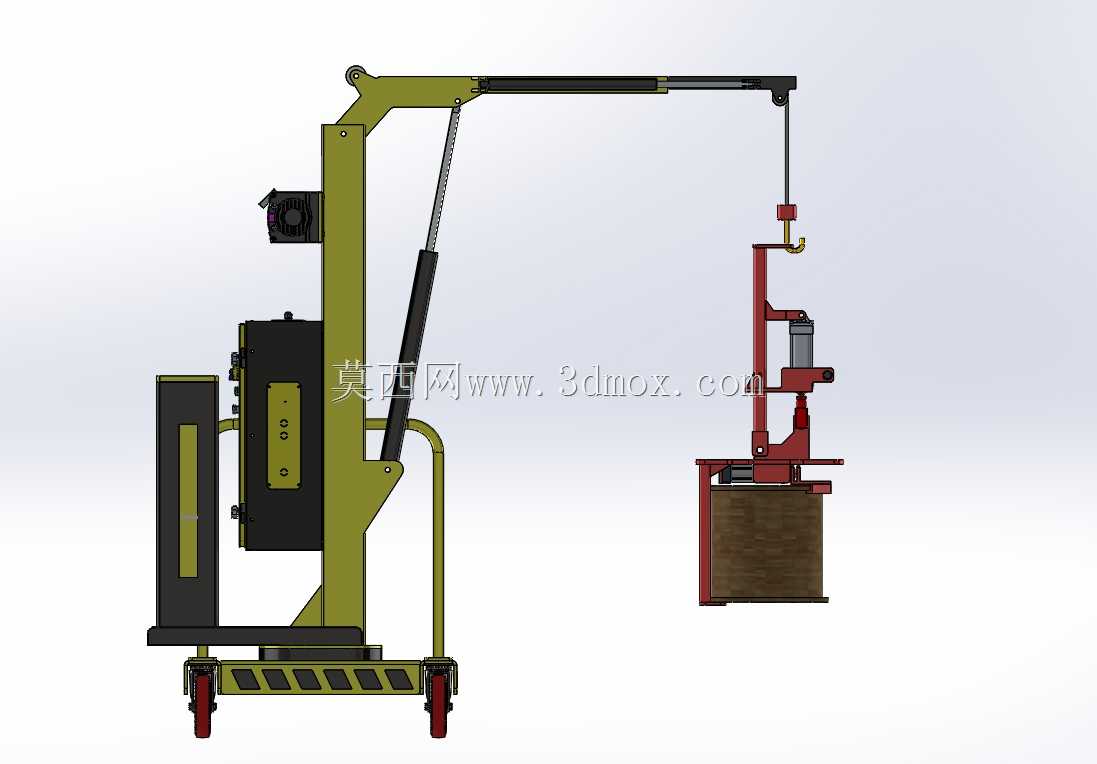

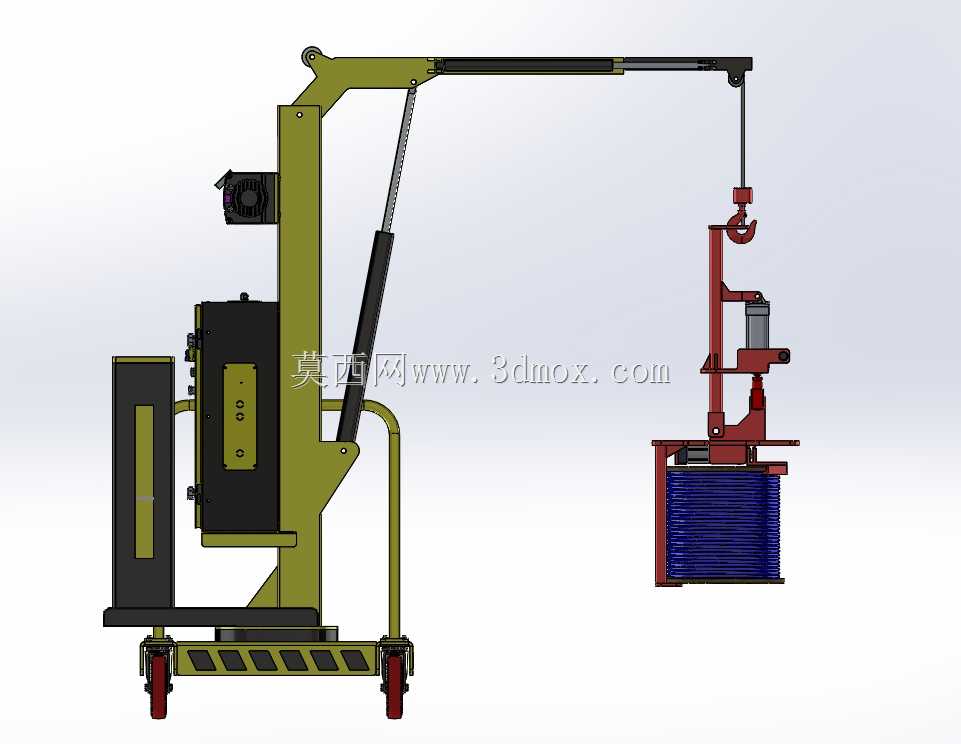

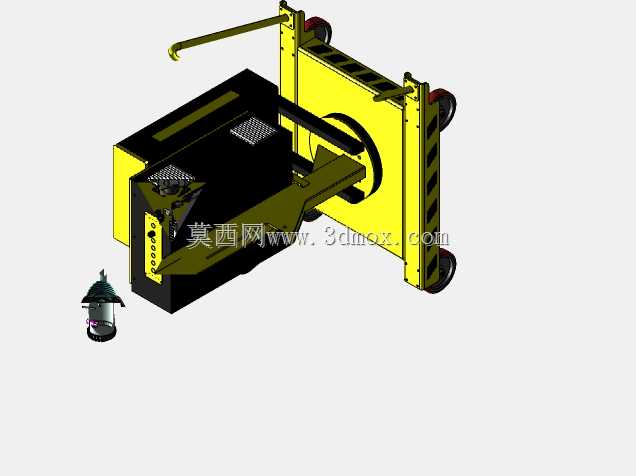

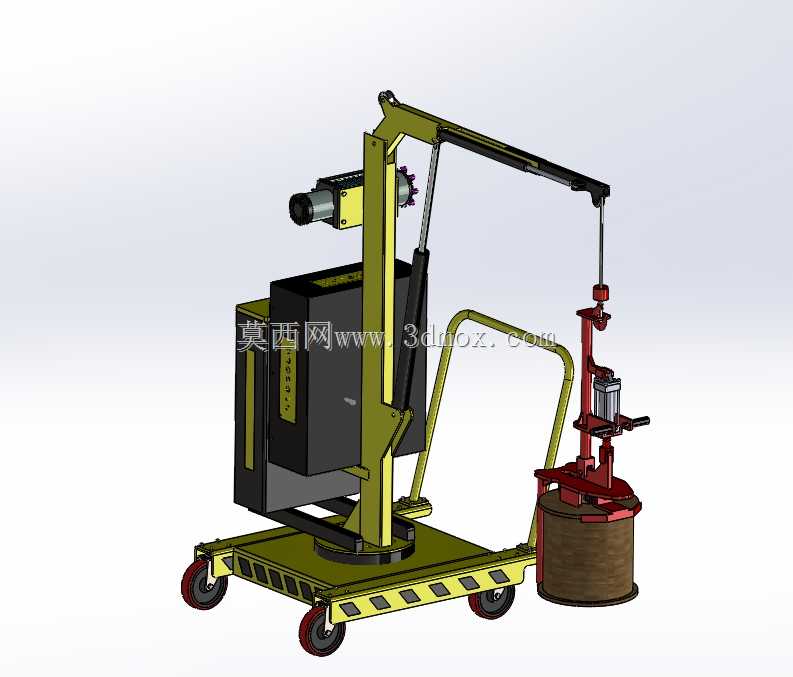

该套三维结构围绕车间内重型电线圈的转运、抬升与姿态调整展开,整机采用移动式单臂吊布局,底部为带脚轮的配重承载底盘,立柱侧置布置液压动力单元与电控箱体,悬臂前端通过吊链连接专用翻转吊具,可直接夹持圆柱形电线圈完成垂直提升,并在悬吊状态下将工件绕水平轴线完成90度翻转,适配线圈从卧式存放转为立式装配、或从立式下料转为卧式转运的工序需求。
从现场使用边界来看,这类设备主要服务于电机制造、变压器绕线、电磁线圈加工车间的工序间流转:绕制完成的铜线线圈重量大、外层绝缘层易磕碰,传统行车吊装需要车间全程预留 overhead 起重通道,且翻转时需人工辅助牵拉,对位精度差;该移动式吊机可直接推送至绕线机工位、装配台旁或仓储区,在狭窄设备间隙内完成作业,无需固定安装基础。底盘采用宽轮距低重心设计,后侧集成配重块与液压泵站,前部伸出的支撑脚在吊装作业时可落地承压,抵消悬臂吊重产生的倾覆力矩,行走脚轮选用重载万向轮搭配定向轮,空载转场灵活,重载作业时支撑脚锁死保证稳定性。
结构设计上,竖直立柱采用箱型焊接截面,承担悬臂传递的弯矩与扭矩,立柱与底盘之间通过回转支承或固定铰接座连接,部分工况下可允许小范围回转调整吊点位置;悬臂为伸缩式箱型梁,通过液压油缸驱动俯仰变幅,前端吊钩组件配备防脱卡扣,下方悬挂的翻转吊具是整套设备的核心工装:吊具框架为红色焊接结构,下部设置环抱式夹爪或承托托架,贴合电线圈的圆柱外圆,侧面集成翻转驱动组件,可在工件被提升离开承载面后,驱动夹持部件带动线圈整体旋转90度,旋转过程中吊点始终保持垂直受力,避免线圈摆动磕碰。液压系统的泵站、控制阀组集成在立柱侧方的防护箱内,电气控制按钮布置在机身侧面的操作位,操作人员可在旁侧全程观察工件姿态,边调整提升高度边控制翻转角度,对位精度远高于人工牵拉翻转。
建模过程中需重点核对几处装配边界:一是底盘的整体长宽尺寸需匹配车间通道宽度,支撑脚展开后的最大外延尺寸要在作业区域预留空间内,避免与周边机床、料架干涉;二是悬臂最大仰角、最大伸距下的吊钩最低/最高高度,要覆盖线圈从地面托盘抬升至装配工作台面的全行程,翻转过程中线圈外圆扫过的空间不能与立柱、悬臂发生碰撞;三是翻转吊具的夹持范围要适配对应规格电线圈的外径与轴向长度,夹爪接触面需预留软垫安装位,防止夹伤线圈绝缘层;机身侧方的推手高度符合人体工程学,推送转场时操作人员无需过度俯身,液压管路沿立柱、悬臂内侧走线,外部设置防护拖链,避免吊装过程中管路被工件剐蹭。整套模型完整还原了从行走底盘、立柱变幅机构到专用翻转吊具的全部装配关系,可直接用于设备方案评审、吊具适配性校核与车间布局规划参考。
