多工位转盘式产品外观目视检测设备

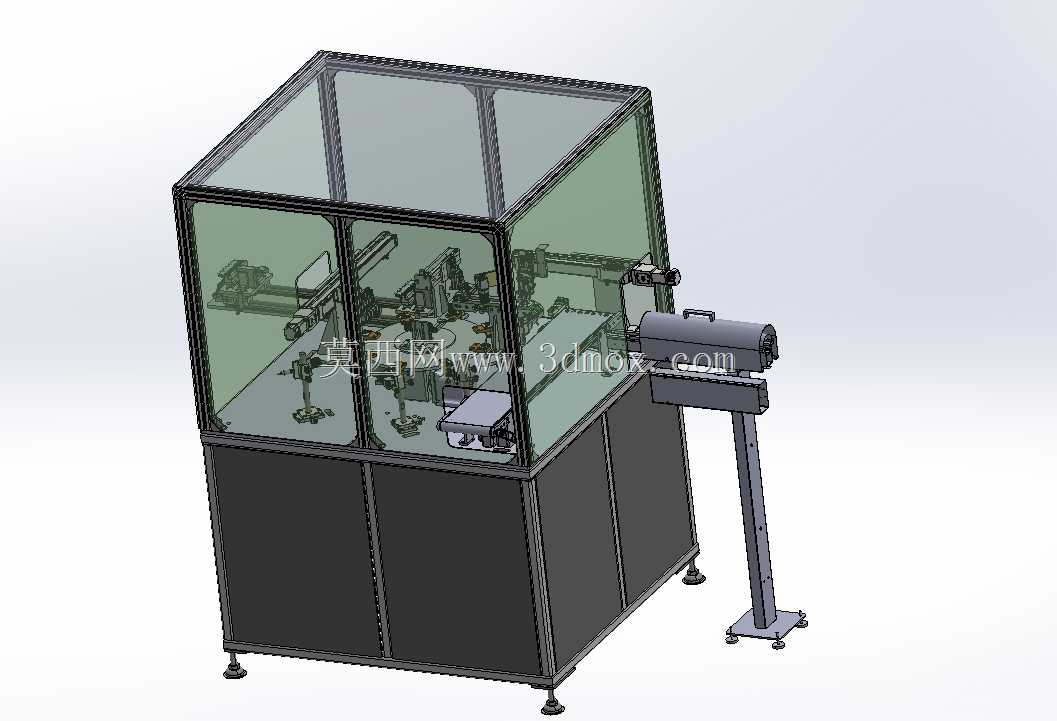

　　在3C电子、精密五金、汽车小零部件的量产产线末端，外观缺陷检测是把控出厂品质的关键环节，传统人工目视检测受人员疲劳、判定标准差异影响，漏检误检率长期居高不下，这类转盘式目视检测设备正是为替代人工目检工位、统一检测判定标准而设计的专用自动化装备。设备采用多工位转盘作为工件流转核心载体，可同步完成上料、多维度外观检测、不良品分拣、合格品下料四个工序，相比直线式输送检测方案，转盘式结构占地更小，工位间流转节拍更短，单台设备可适配节拍在3-8秒每件的中小尺寸零部件检测需求，能直接对接上游加工设备的出料端，也可作为独立工位嵌入现有装配产线。从结构设计逻辑来看，设备主体采用铝型材搭建框架，下半部分为封闭的钣金柜体，内部用于安装驱动电机、

　　气路组件、电气控制元件，柜体底部配置可调脚杯，可在安装时调整设备水平度，抵消地面不平整带来的转盘运转抖动问题；上半部分采用带茶色透明亚克力板的防护 enclosure，既可以隔绝外界环境光线对视觉检测环节的干扰，也能防止设备运转时人员误触运动部件，同时透明材质方便运维人员直接观察内部工位运行状态，无需频繁拆卸防护门。设备右侧伸出的独立支架用于安装视觉检测组件，支架采用方管焊接结构，底部同样配置可调脚杯，可根据检测焦距需求调整支架与主机的相对位置，视觉组件的安装板预留多组腰型孔，支持相机、镜头、光源的上下、前后、角度微调，适配不同尺寸、不同检测面的工件检测需求。转盘部分采用精密凸轮分割器驱动，相比普通电机带动的间歇转盘，

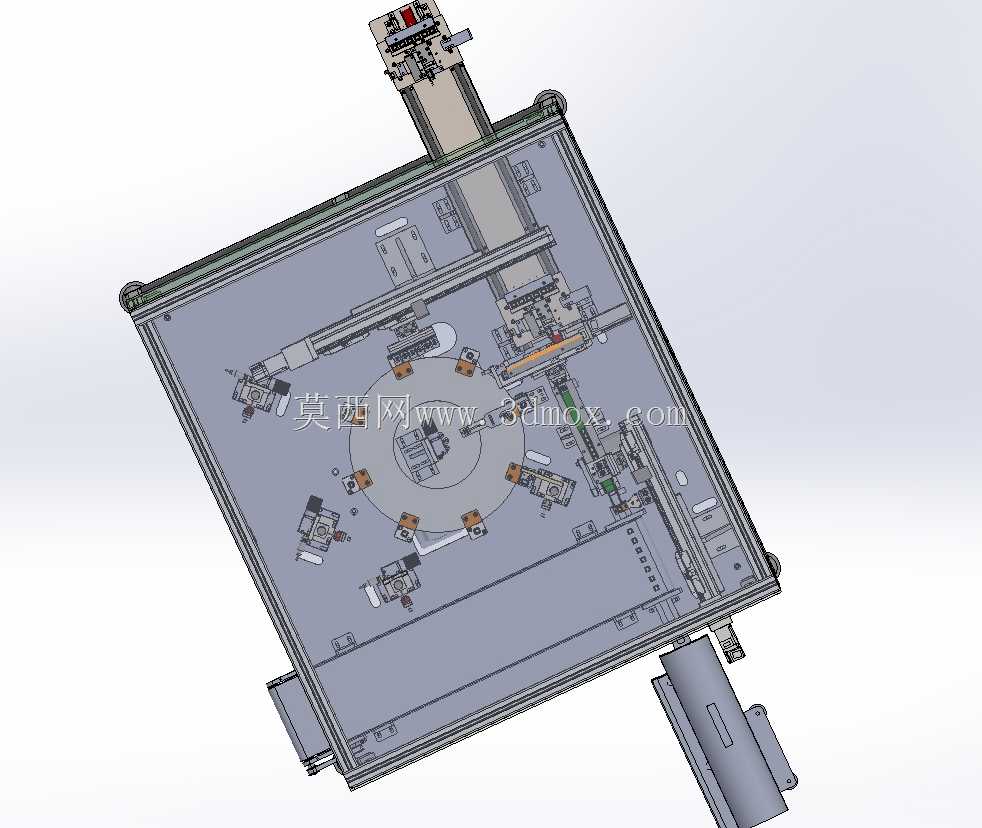

　　凸轮分割器的工位定位精度可达±0.02mm，能保证每个工位停位时工件位置偏差控制在视觉检测的允许范围内，避免因位置偏移导致的检测误判；转盘上根据检测需求配置4-8个工件定位工装，工装采用快拆设计，更换产品型号时只需更换对应工装板，无需调整转盘主体结构，换型时间可控制在15分钟以内，适配多品种小批量的生产场景。设备的上料工位可适配人工上料与振动盘自动上料两种模式，人工上料位配置光电传感器，工件放置到位后自动触发转盘转位，自动上料模式下可直接对接振动盘出料轨道，通过分料机构将工件逐个送入转盘工装；检测工位根据工件检测面的数量配置对应数量的视觉相机，可同时检测工件的顶面、侧面、端面的划痕、缺料、变形、毛刺等外观缺陷，

　　相机采集的图像通过后台软件比对判定，将不良品信号传递给分拣工位；分拣工位采用小型滑台气缸搭配真空吸嘴，将判定为不良的工件吸入不良品收集盒，合格品则随转盘转动到下料工位，由下料机构推入合格品料道。从安装边界来看，设备主机主体长宽尺寸控制在1200mm×1000mm以内，加上右侧伸出的视觉支架后总长度约1800mm，设备总高度约1900mm，对车间安装空间的要求较低，无需额外做地基处理，普通硬化地面即可安装，设备总重量约350kg，楼面承重满足普通工业厂房要求即可部署。气路方面设备预留单个Φ8mm气管接口，接入0.5-0.7MPa的压缩空气即可满足所有气缸的动作需求，电路方面预留220V单相三孔电源接口，整机功率不超过1.2kW，能耗远低于多人工位的检测方案。在设计细节上，设备的所有运动部件都预留了维护空间，钣金柜体的前后门都采用快拆铰链，打开后可直接接触到内部的分割器、电机、气阀组，日常维护时无需拆卸主体框架；防护门配置安全门禁开关，防护门打开时设备自动停止运转，避免运维过程中发生安全事故；转盘下方配置接屑盘，可承接工件携带的少量加工碎屑，定期抽出清理即可，避免碎屑落入分割器或柜体内部影响设备寿命。这类设备相比全集成的在线检测线，投入成本更低，部署灵活性更高，既可以用于新产线的检测工位配置，也可以用于老旧产线的人工检测工位替换，在中小零部件制造企业的品质管控环节有很高的适配性。
