2.5吨叉车货叉挂载起重吊装属具

　　这套吊装属具的核心使用场景，是厂区内没有固定桥式起重机、但常备平衡重式叉车的车间，用来临时拓展叉车的垂直起吊能力。常规叉车只能通过货叉完成托盘货物的叉取搬运，遇到没有托盘、外形不规则、或者需要单点悬吊的工件——比如待装配的机床床身、卷料、焊接组件、模具模仁——就需要这类跨接在两根货叉上的吊装梁，把叉车的起升载荷转化为悬吊载荷，不用额外改装叉车液压管路，也不需要在叉车上焊接固定支座，作业完成后可以直接整体吊离，货叉恢复普通叉运功能，切换成本很低。

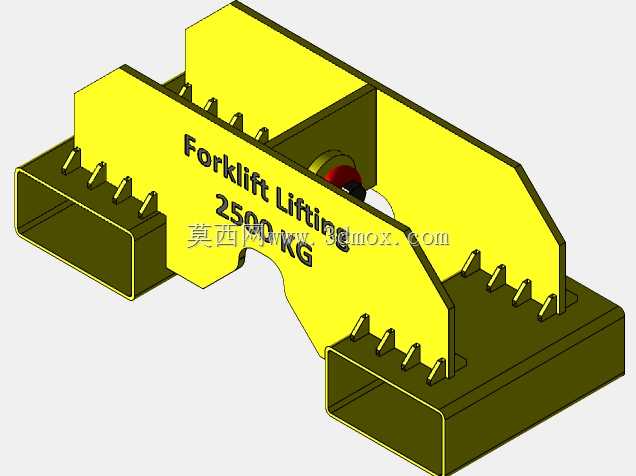

　　结构上采用跨骑式槽型卡座作为和货叉的连接界面，卡座内腔按标准货叉的矩形截面留出配合间隙，使用时将卡座从上向下套在货叉前端，靠货叉上表面承载竖直载荷、货叉侧面承受横向偏摆力矩；槽体端部设置多组定位销孔和挡齿结构，可根据不同货叉长度调整插入深度，也能防止吊装过程中梁体沿货叉轴向滑脱。梁体主体采用厚钢板焊接成箱型截面，相比同重量的型钢横梁，箱型结构在两个方向的抗弯惯性矩更均衡，承受偏载时腹板不容易出现侧向屈曲。横梁中部向下延伸出吊耳支座，支座和横梁之间布置加强三角筋板，把吊点的集中载荷扩散到整个梁宽范围，避免吊点位置出现局部应力峰值。下方依次连接卸扣、旋转吊环和起重吊钩，吊钩带弹簧防脱舌片，悬吊过程中吊索不会从钩口脱出；旋转结构允许吊重随吊钩自由回转，工件在空中调整方位时不会扭结钢丝绳。

　　从图纸标注的尺寸边界来看，横梁总长度方向覆盖1495mm，适配货叉外侧间距在1米左右的标准2到3吨叉车；两个卡座的跨距对应常见货叉可调范围，安装时卡座内侧距离和货叉外缘保持小间隙配合，既方便套入，又不会在起吊瞬间产生过大冲击错位。吊点中心到梁体上平面的高度方向尺寸约550mm，算上吊钩闭合后的总高度，设计选型时需要核对叉车在最大起升高度下，吊钩最低位置能否满足工件离地间隙要求，尤其在门架后仰工况下，梁体和门架前缘、叉车护顶架之间要保留足够安全距离，不能出现运动干涉。额定承载标识为2500KG，选型时需要同时核对叉车当前载荷中心距下的允许起重量，属具自身重量和吊点位置都会改变叉车的实际载荷中心，不能只按横梁标称吨位直接配用。

　　设计思路上优先保证载荷传递路径清晰：货叉上表面的支撑力通过卡座底板传入箱型梁，横梁把两点支撑的反力均匀分布，中部吊点的拉力通过筋板扩散后由整根梁承担，所有焊缝都布置在应力流向平顺的位置，避免在梁体受拉翼缘上随意开孔。图纸中同时给出了俯视、正视、侧视三个方向的工程投影，把卡座开口宽度、吊点居中位置、吊钩开合空间都做了明确标注，三维建模时可以先按箱型梁主体搭建骨架，再细化卡座槽口和下部吊耳的装配关系，焊接件按分体零件建模后再组焊，方便后续出工程图时拆分焊件明细。实际现场使用中，这类属具特别适合机加工车间的工件转序、设备维修时的部件拆装、仓储区域的重型料笼吊运，作业前只需确认货叉叉入卡座到位、防脱挡块就位、吊钩防脱舌回弹正常，就能快速完成吊装准备，相比单独调用汽车吊或者移动龙门，厂区内部短距离移位的效率要高很多。
