FAIRINO协作机器人集成控制机箱

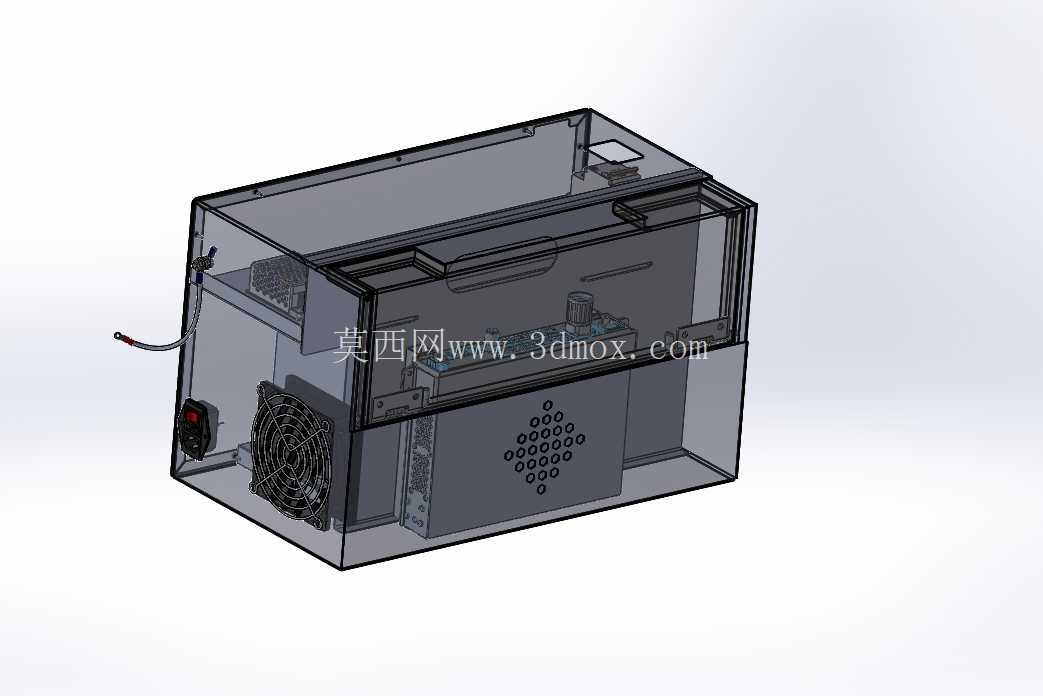

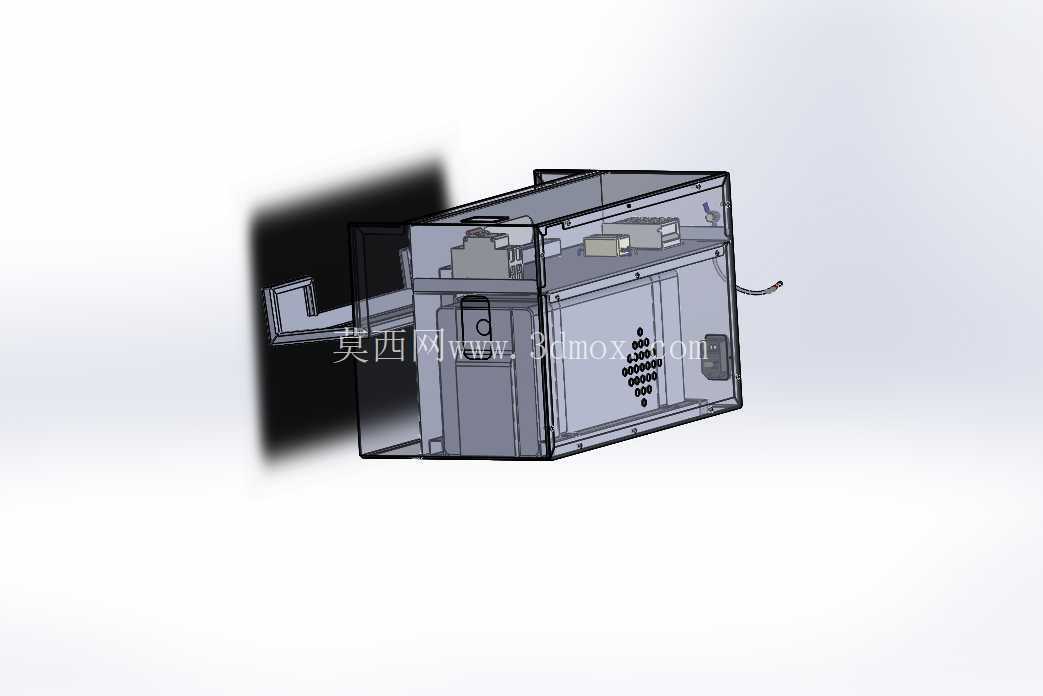

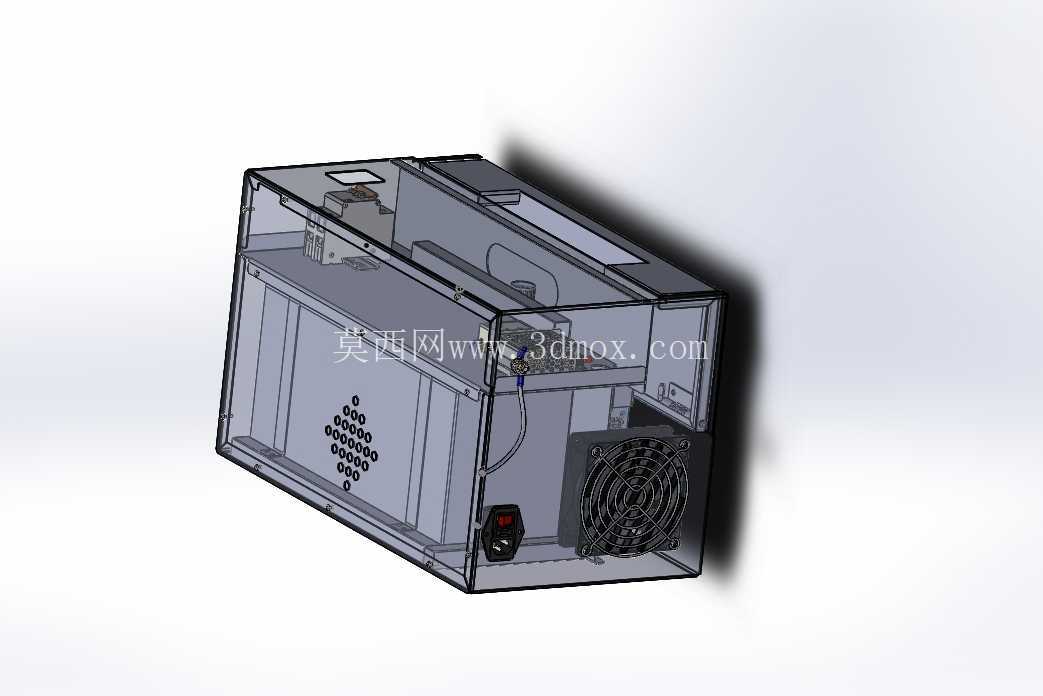

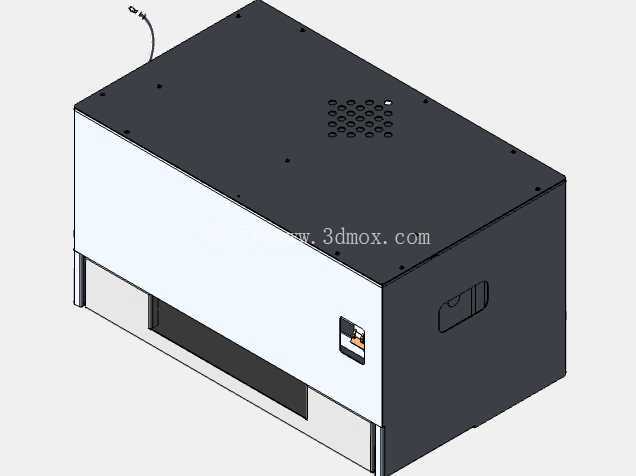

　　这套机箱结构是围绕FAIRINO系列协作机器人的落地部署需求完成的集成化柜体设计，在3C装配工位、小型上下料单元、实验室自动化测试台这类空间紧凑的场景里，机器人的驱动器、主控板、IO模块、供电回路往往分散排布，不仅走线杂乱，现场调试时还要反复对接不同部件的接口，这套控制箱就把所有核心电控元件整合到同一封闭壳体内，作为机器人系统的中枢承载单元。从结构布局来看，箱体采用框架加外护板的拼装形式，侧面预留的轴流风机安装位正对内部发热元件的风道走向，进风侧的面板加工了阵列式通风孔，冷热风形成贯通路径，避免驱动器长时间满载运行时出现局部积热；面板上集成的标准电源插座带防脱卡扣，外接供电时不会因为设备拖拽出现松脱，箱体顶部预留的提手结构兼顾了固定安装和临时转场的需求，小范围工位调整时不需要拆解柜体就能整体搬运。

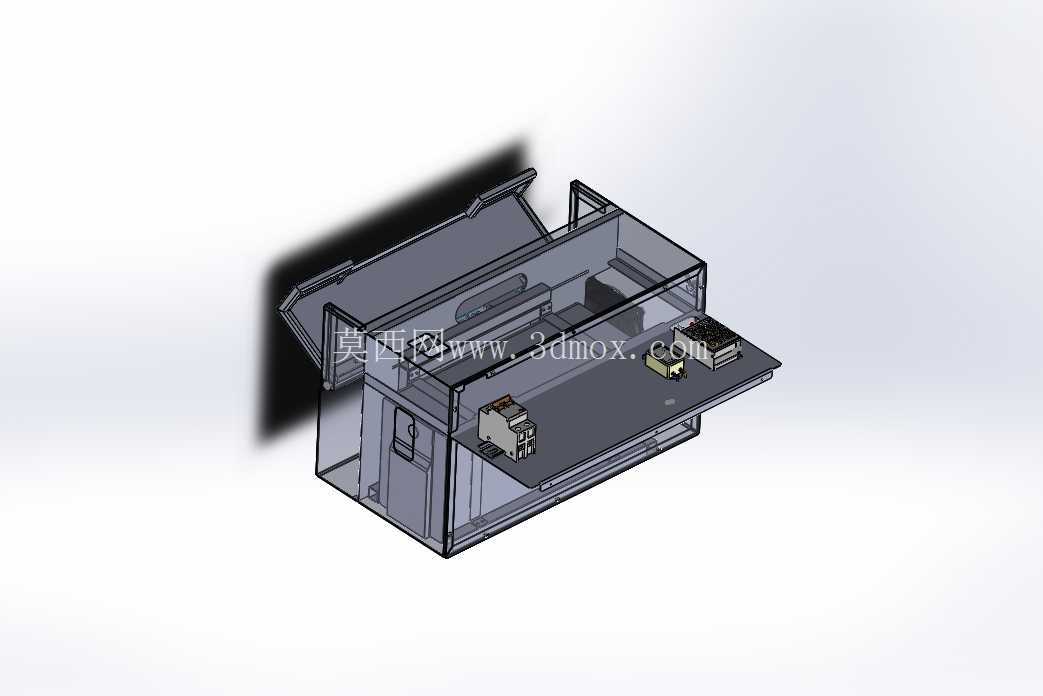

　　设计过程中优先考虑了内部元件的安装边界：箱内预留的安装导轨可以固定不同尺寸的开关电源、运动控制卡和接线端子排，元件之间留出的走线槽宽度满足多组动力线、编码器线、信号线分层布设的要求，强弱电回路分侧排布，减少信号干扰；透明侧盖的设计不用拆解柜体就能直观观察内部指示灯状态、风机运行情况，日常巡检效率大幅提升。外形尺寸适配常规工业设备的安装空间，柜体底部的安装孔位可以直接固定在工作台支架、铝型材机架或者移动小车上，侧边留出的连接器开孔对应机器人手臂的动力线缆、编码线缆接口，对接时线缆弯折半径符合工业布线规范，不会出现长期弯折断芯的问题。

　　箱体的防护等级适配车间普通工况，外壳板材的折弯边做了钝化处理，没有尖锐毛刺，现场装配时不会划伤布线人员；散热风机的安装位预留了减震垫安装间隙，风机运行的振动不会传递到整个柜体引起紧固件松动。这类集成控制箱替代了传统零散电控元件的开放式安装方式，把机器人运行所需的供电、控制、散热、接线功能全部整合，在多工位转盘自动化单元、移动式电线圈吊装作业这类配套场景中，都可以作为机器人的标准控制承载柜体使用，结构设计上兼顾了加工工艺性，所有板材折弯、开孔都符合常规钣金加工的精度要求，不需要特殊工艺就能完成生产，内部模块化的安装空间也可以根据不同负载的机器人调整元件排布，适配不同节拍的自动化产线需求。
