一百毫米快开式公用工程管线抱箍支架

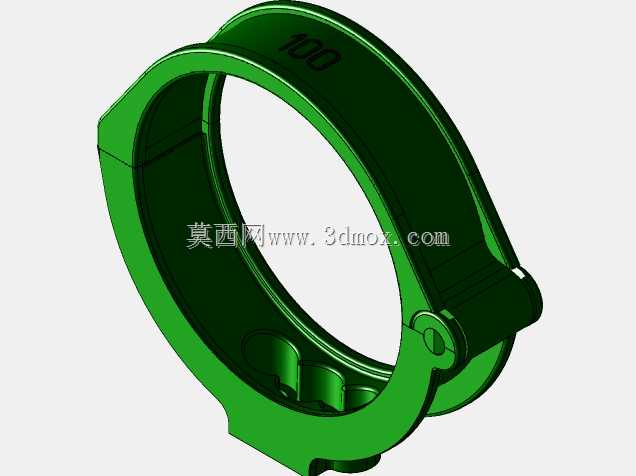

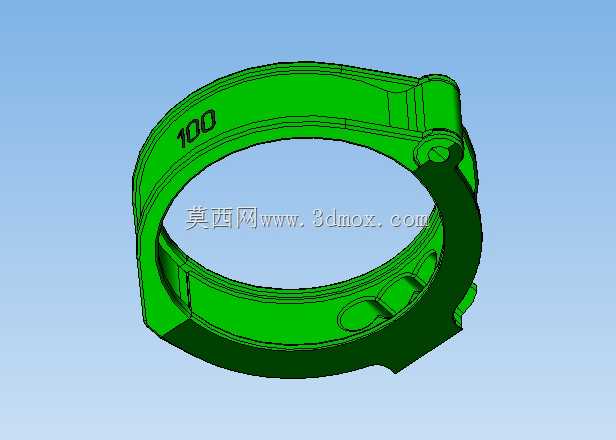

　　在市政公用工程、厂区公用动力管网以及户外通信配套施工里，大量沿墙、沿桥架或沿支架敷设的圆形管线都需要一种能快速就位、反复开合且固定可靠的夹持件。这套公称适配直径100mm的快开式网络支架，正是围绕这类现场工况完成的结构件，主体呈开口环形抱箍形态，环体一侧设置铰接开合结构，另一侧预留锁紧配合位，底部延伸出组合式底座，可在不穿套整根管线的情况下从侧向扣合到管体上，再通过紧固件完成闭合锁定。

　　从现场使用逻辑看，传统整圈抱箍往往需要管线端部穿入，或在已敷设管段上拆卸周边支撑才能安装，检修、移位和新增支路时操作空间受限。该快开结构把环体分成可绕铰轴转动的两部分，张开后直接卡入d100mm管段，闭合时铰接端承担定位与转动约束，对侧通过紧固件把开口端压紧，使内环面均匀包覆管壁。底座并非简单平板，而是结合环体受力方向做了组合式延展，既承担抱箍传来的径向载荷，也提供与墙面、立柱、桥架横担或设备侧板连接的安装边界。

　　结构设计上，环体壁厚沿周向并非等强度随意布置，靠近铰接座、锁紧端和底座过渡区均做了局部加厚与筋位延伸。铰接位置形成凸台和销轴容纳空间，能够承受反复开合带来的局部接触应力；锁紧端留出紧固件安装区域，使拧紧力直接转化为环口闭合力；底部支撑面与环壁之间通过连续过渡连接，避免抱箍在受拉、受振时出现根部应力集中。环内侧的造型兼顾夹持与容错，既能贴合标准外径管体，也可通过垫片、橡胶带或调整件适应少量管壁偏差。

　　尺寸边界方面，模型以100mm管径为核心适配对象，环形内廓围绕该直径建立，开合方向、底座外伸长度和紧固件位置都需要在布置阶段重点校核。工程应用中，不能只看内孔直径，还要预留铰接端转动空间、锁紧件操作空间以及底座固定孔位的施工空间。若管线贴近墙面安装，底座背面应与支撑面保持平整接触；若多根管线并排布置，相邻抱箍的凸台、锁紧端和扳手运动轨迹不能干涉；若用于竖向管段，则应结合管线自重和附加载荷复核底座连接点的承载能力。

　　该类支架适用于通信线缆保护管、弱电管网、给排水辅助管、压缩空气支管以及厂区公用工程管线的固定场景。快开形式的价值在于后期维护：当管线需要临时脱离支撑、调整高度或增加附件时，不必整体拆除底座，只需松开开口端紧固件即可翻转环体；重新固定时再扣合锁紧，能够减少现场拆装工作量。组合式底座紧固件的设计也让支撑面连接更灵活，可根据基材不同选择膨胀螺栓、机螺钉、自攻钉或卡接件。

　　三维建模时，环形主体应优先保证内圆、开合间隙和铰接轴的同轴关系，铰支座与环壁之间建议采用连续实体过渡，锁紧端孔位需与紧固件直径、垫圈压接范围匹配。底座安装孔不能只按二维投影布置，还要结合实际装配工具角度检查可达性；环体外侧标识区域可用于标注管径规格，便于施工现场识别。对于需要做轻量化或铸造、注塑、钣金折弯工艺转化的设计人员，还可在保持铰接强度和底座刚度的前提下，对低应力区减薄，对高应力区保留筋条和凸台，从而在重量、成本与夹持可靠性之间取得平衡。
