快开式公用事业管线抱箍支架

　　这类快开式环形抱箍支架主要面向公用事业管网的现场敷设与检修场景，常见于厂区架空管线、市政配套管廊、设备旁临时或固定管线束的夹持固定，也可用于通信线缆桥架、气动管路、液压软管束以及小直径工艺管道的成排整理。与传统两片式螺栓抱箍相比，它的核心价值在于单侧铰接、另一侧快锁的开合结构：安装时不需要把整根管道从端部穿入，也不必完全拆卸多组螺栓，只需翻开上半环，将管道或线缆束放入下半环承托位，再扣合锁耳即可完成预固定，在狭窄管廊、高空支架和频繁改线的公用设施维护中，能明显减少单人作业时间。

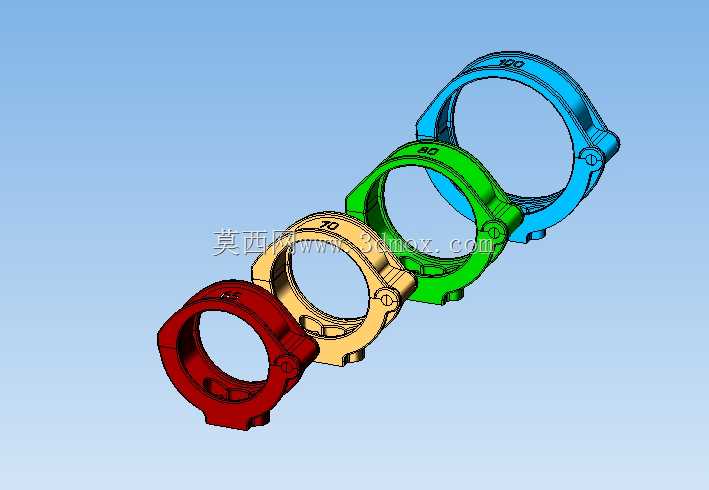

　　从结构上看，模型呈现了四种不同规格的同系列抱箍，环形主体采用带加强筋的半壳造型，环体外侧并非简单等厚薄壁，而是在铰接端、锁扣端和底部安装座之间布置了连续的加强轮廓。这样处理的原因很直接：抱箍受力时，锁紧点会产生较大的局部弯矩，环体开口处也容易出现张开变形，如果只按光面圆环建模，实际注塑、铸造或钣金折弯后都会在锁耳附近形成薄弱区。图中的环体侧面保留了凸缘和筋位，既提高了环向刚度，也为模具成型或铸件冷却提供了更均匀的截面过渡。

　　底部组合底座是该件区别于普通管夹的重要部分。底座沿环体下方延伸出带安装孔的平台，可通过螺栓、膨胀螺钉或焊接垫板固定在墙面、支架梁、设备机架和预制支墩上。底座与环体不是孤立连接，而是通过侧向加厚区把管道竖向载荷传递到安装面，避免锁紧后仅靠环壁承受弯矩。对于公用事业管线，管道自重、充液重量、热位移和风载都会叠加在支架上，底座孔位的边界尺寸决定了后期能否直接适配现有槽钢、角钢或混凝土预埋件，因此建模时需要把孔中心距、底面贴合范围和锁耳旋转空间一并校核。

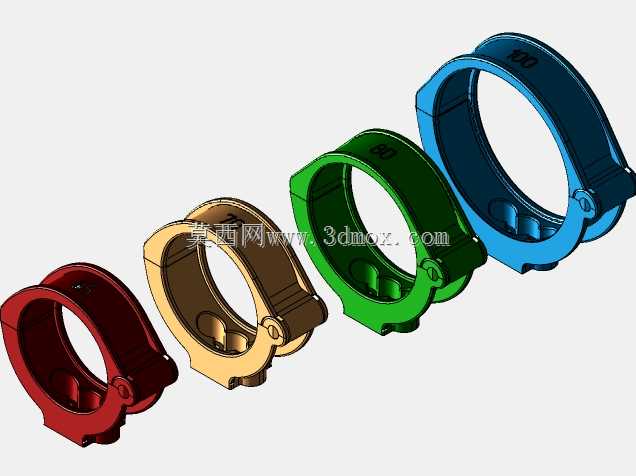

　　设计思路上，该系列件强调规格化覆盖。图中不同颜色对应的直径区间约为65mm至100mm，外形比例保持一致，仅环体内径、宽度、锁耳位置和底座尺寸随管径变化。这种同族结构有利于建立参数化模型：以管道外径、允许夹持间隙、橡胶垫厚度和底座孔距为驱动参数，环体中心线、铰接轴孔、锁扣凸台和底部安装孔可同步更新。需要注意的是，夹持范围不能只按名义管径取值，实际工程中还应考虑保温层、电缆外护套、软管接头余量以及防腐衬垫厚度，否则快扣闭合后可能出现压不紧或无法锁止的问题。

　　铰接端采用转轴式连接，上下半环在一侧形成同轴孔位，装配后可绕轴翻转；另一侧为快开锁紧位，通过锁耳、卡扣或楔形压块产生闭合预紧力。建模时铰接孔与销轴之间应保留合理转动间隙，锁耳接触面则要考虑磨损和反复开合后的压紧量。若用于金属管路，环体内侧通常增加橡胶或聚氨酯衬垫，以补偿管径公差、降低振动传递，并防止镀锌层、电缆护套被硬接触磨伤。若用于塑料管或复合管，衬垫还能扩大接触面积，减少局部应力集中。

　　在实际安装边界上，抱箍不能只关注环形内腔。开合时上半环会绕铰接端向外翻转，锁扣操作还需要工具或手指空间，因此支架后方与墙面、相邻管道之间应留出翻转余量；底部安装孔不能落在环体正下方无法施工的位置，孔轴方向也应与常用扳手空间匹配。成排布置时，多个抱箍可共用一根纵向支架梁，但相邻件的锁耳方向宜交错或统一朝向操作侧，避免检修时一个抱箍的开启动作被旁边管道阻挡。

　　从受力角度看，这类支架承担的是定位、承托和约束，而不是吸收管道全部热膨胀。长距离热力管线或温差较大的室外管路，应在固定支架与滑动支架之间区分使用；快开抱箍更适合需要经常开启、维护和增减线缆的点位。若把它用于强约束固定点，就需要复核锁扣抗滑能力、底座螺栓剪切强度以及环体在充液冲击下的变形。三维建模时，除了外观装配，还应把销轴、锁扣、衬垫和安装紧固件分别建出，通过开合运动检查干涉，尤其要验证半环开启极限位置、锁耳扣合路径和底座螺栓装入过程，这样输出的结构才能真正服务于现场安装，而不是停留在静态外观造型。
