大跨度多功能露天金属罩棚场馆

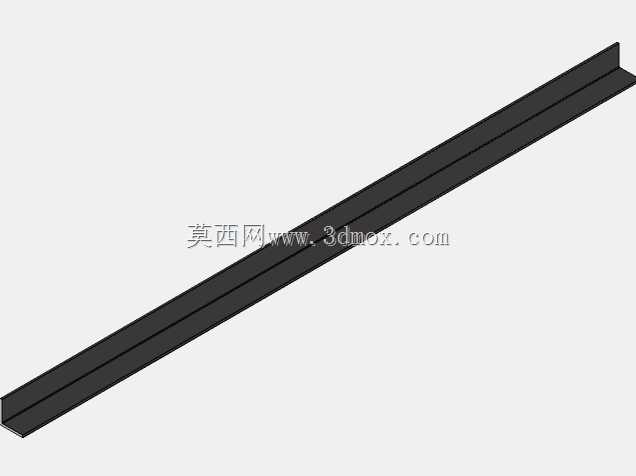

　　这套罩棚结构的整体外轮廓控制在36米长、24米宽的矩形用地边界内，属于村镇、社区或者城郊运动场地里常见的开放式多功能活动覆盖设施，区别于全封闭室内体育馆，它没有砌筑外围护墙体，仅依靠钢结构立柱、屋架和金属屋面板形成遮蔽空间，场地内部可以灵活布置篮球、五人制足球、群众集会或者临时市集等不同功能。从结构布置逻辑来看，罩棚采用单坡向远端抬升的大跨度坡屋面形式，屋面骨架由横向主桁架和纵向连系檩条共同组成，主桁架沿短跨方向传递屋面荷载，两侧立柱沿场地长向对称排布，立柱底部落在场地边缘的混凝土矮墙顶面上，矮墙同时兼做场地围挡基座和立柱抗拔锚固的受力基础。设计阶段首先要核对的是场地净空边界，运动区域正上方不能有下垂杆件侵入球类活动的安全高度，

　　因此屋架在跨中位置的下弦标高要结合运动项目的最大抛球高度预留富余，靠近两侧立柱的位置则可以适当降低檐口高度，既减少立柱的计算长度，也能让屋面排水坡度自然形成。屋面荷载取值需要覆盖金属面板自重、檩条桁架自重、当地常年基本风压和雨季积水积雪荷载，开放式罩棚的风荷载体型系数和封闭建筑差异很大，迎风面会产生向上的掀拔力，背风面和侧风面还会形成紊流负压，所以屋面板和檩条的连接不能只考虑自重下压，每个板边的固定点都要按抗拔验算，柱脚锚栓也要同时承担下压、上拔和水平剪力的组合作用。两侧立柱采用格构式钢架形式，柱身之间设置交叉斜撑，把单片立柱的平面外计算长度大幅缩减，避免长细比超标，柱顶和主桁架的连接节点做成刚性焊接节点，让横向框架形成整体刚接，

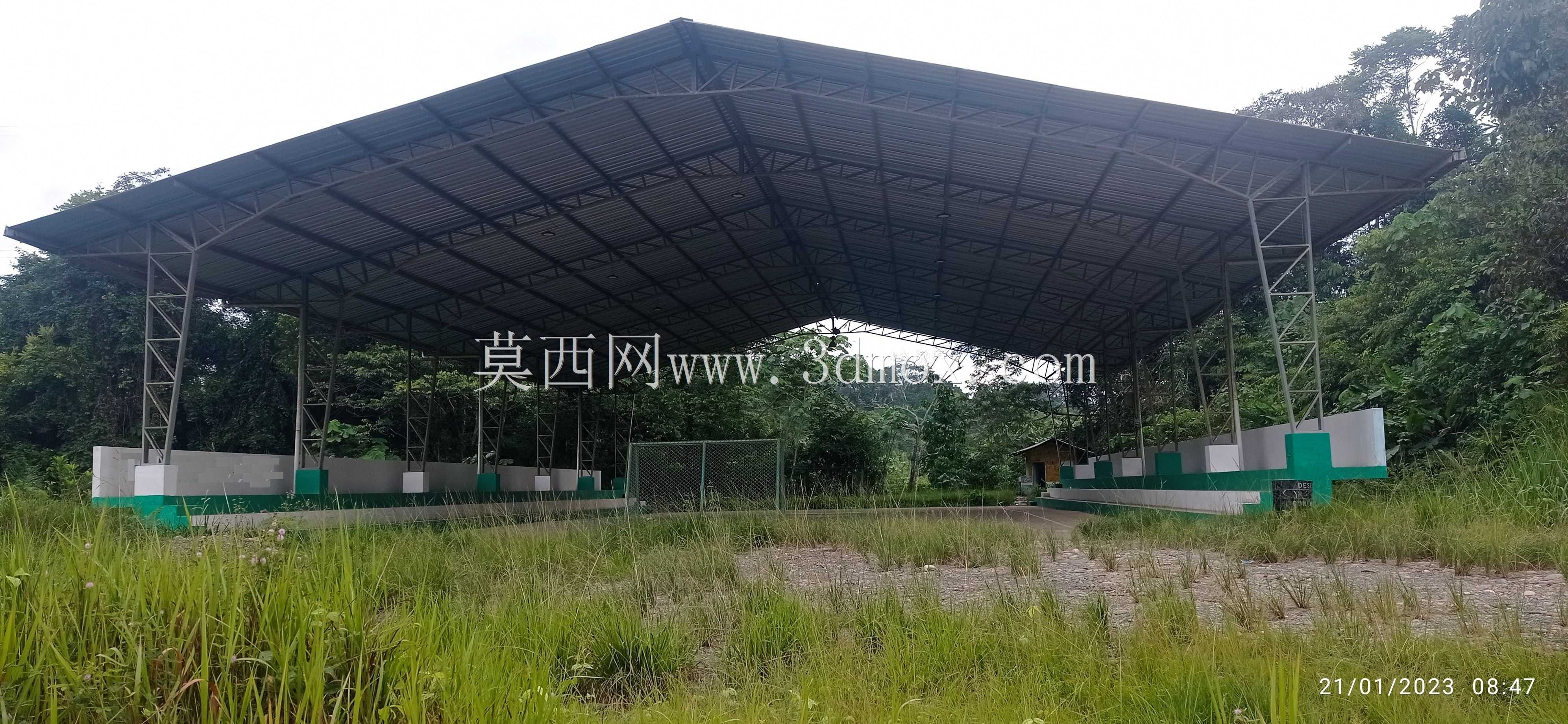

　　纵向则依靠柱间支撑和屋面水平系杆把所有横向框架串成稳定的空间结构，不会出现沿场地长度方向的纵向侧移。场地边缘的混凝土矮墙高度控制在人体坐姿附近，表面涂刷绿白相间的防护涂层，既可以阻挡运动球体直接滚出场地，也能给等候人员提供临时落座的台面，矮墙内部预埋柱脚钢板和锚筋，安装时先把钢结构立柱在地面拼装成整片横向框架，再用汽车吊逐片吊装就位，校准垂直度后把柱脚和预埋板焊接固定，随后安装纵向檩条和交叉支撑，最后铺设压型金属屋面板。屋面板的排布顺着屋面坡度方向，板缝搭接方向顺应当地主导降雨流向，檐口位置设置通长封边和滴水构造，雨水顺着单坡屋面直接排向罩棚后侧的绿地，不需要在运动场内布置复杂的雨水管网。

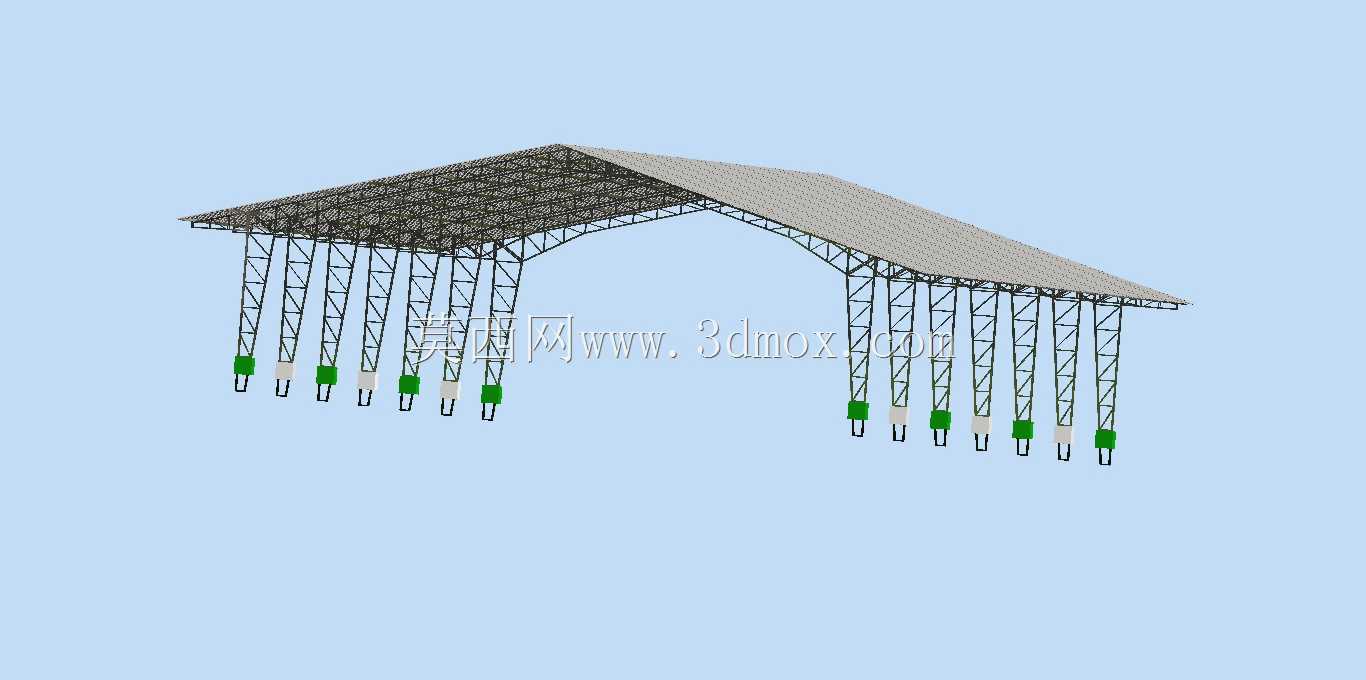

　　这种开放式罩棚的核心优势在于内部没有任何中间立柱，36米乘24米的完整场地完全连通，运动人员的跑动路线不会被结构构件遮挡，通风和自然采光条件也远优于全封闭场馆，白天几乎不需要额外人工照明，建设成本和后期维护难度都更低。建模过程中需要把所有杆件的截面规格、节点板厚度、螺栓孔位都逐一还原，尤其是桁架腹杆和弦杆的相贯线位置，要保证杆件中心线在节点处准确汇交，避免出现附加偏心弯矩；柱脚预埋锚栓的外露长度、垫板尺寸和混凝土矮墙的相对位置也要和现场安装边界对齐，方便施工人员直接对照模型完成下料和预埋定位。
