三菱HF-SP201交流伺服电机

　　在自动化产线、数控机床、包装机械以及各类精密运动控制设备中，伺服电机作为执行端的核心动力元件，直接决定了轴系的定位精度、响应速度与运行平稳性。本次呈现的HF-SP201型交流伺服电机，属于中大功率段的工业伺服产品，其三维结构完整还原了实物的外形轮廓、安装接口与关键细节，可用于设备布局校核、运动机构干涉检查以及整机虚拟装配。

　　从实际使用场景来看，这类电机常被布置在机床进给轴、机械手关节驱动、输送线定位工位以及需要频繁启停和正反转切换的场合。电机输出轴通过联轴器与丝杠、减速机或同步带轮相连，将伺服驱动器输出的控制指令转化为精确的转角与扭矩。相比普通异步电机，伺服电机内置反馈元件，能够实时回传转子位置，配合驱动器构成闭环控制，在低速段仍可保持稳定扭矩输出，避免爬行与丢步。

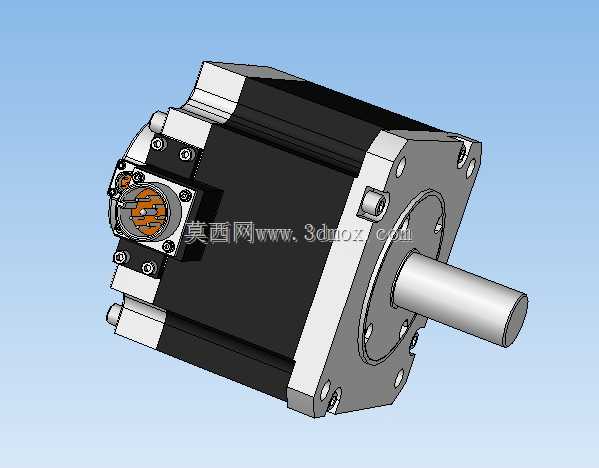

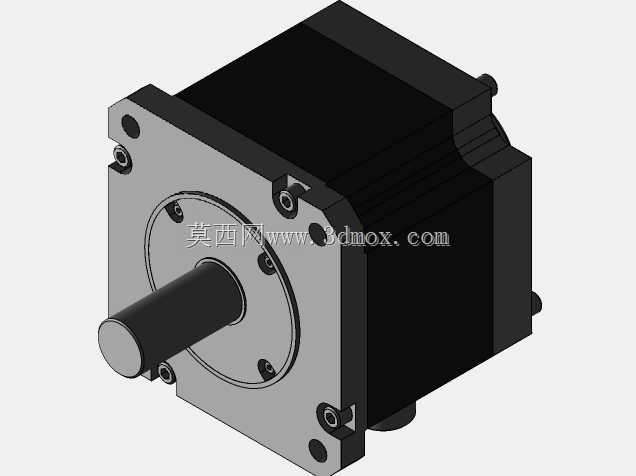

　　结构上，该模型清晰表达了伺服电机的典型组成：前端法兰端盖承担输出轴的支撑与安装定位，轴伸采用标准圆柱轴并带键槽，便于扭矩传递；定子机壳部分为黑色主体，表面带有散热筋结构，用于增大散热面积，保障持续运行时的温升控制；后端布置编码器舱，模型中可见连接器与接线端口，用于反馈信号与动力线缆的接入。机身四角的安装孔位、法兰止口以及端盖紧固螺钉均按实物比例建模，安装边界明确。

　　在进行设备设计时，工程师首先关注的是电机的外形包络与安装空间。该模型给出了电机总长、法兰边长、轴径与轴伸长度等关键边界，可直接导入装配体中核对与周边防护罩、拖链、减速机的相对位置。前端法兰的止口配合尺寸决定了电机与安装板的同轴度定位，孔距则影响连接件的选型；后端编码器接头与航插的朝向需要在布线阶段预留弯折半径，避免线缆应力集中。

　　设计思路层面，伺服电机的结构围绕“高响应、低惯量、强散热”展开。机壳采用铝合金材质兼顾轻量化与导热性，定子绕组产生的热量通过机壳筋片对流散出；输出轴经轴承支撑，承受径向与一定轴向载荷；后端编码器与转子同轴安装，保证位置检测精度。模型中接线盒的倾斜布置、端盖的阶梯造型以及安装槽口的细节，都体现了实物在装配工艺与维护便利性上的考量。

　　对于三维建模从业者而言，该模型可作为伺服动力单元的标准件入库，在做非标自动化设备方案时直接调用，快速完成电机选型匹配与布局验证；对于结构设计人员，借助模型可以核对联轴器抱紧长度、减速机输入法兰对接以及张紧机构的行程空间；对于设备选型人员，直观的外形表达有助于判断电机在有限机柜内的布置可行性，提前规避装配干涉与维修空间不足的问题。整体而言，这是一款面向中高端运动控制场合的交流伺服执行元件，其完整的三维结构为机电协同设计提供了可靠的几何依据。
