交流伺服电机HF-KP73高精度传动执行部件

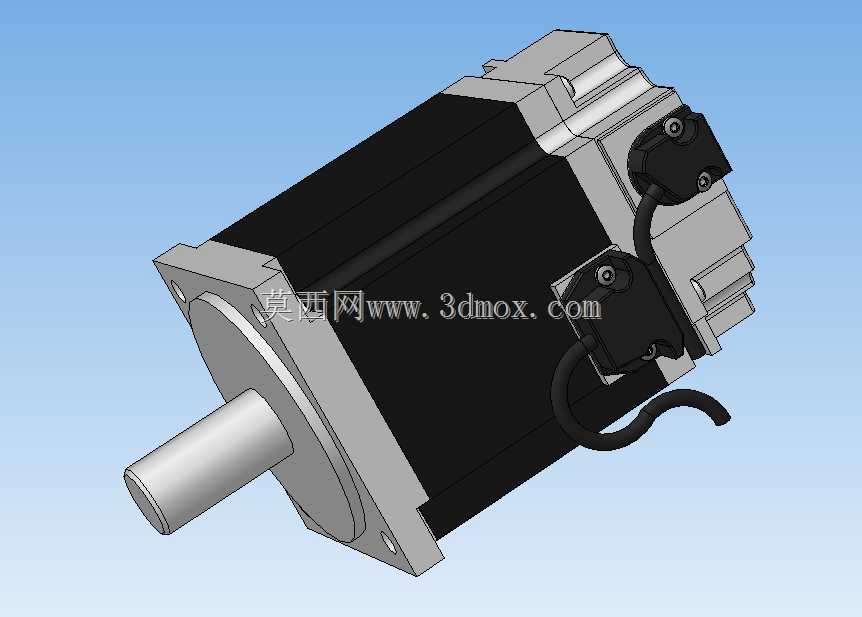

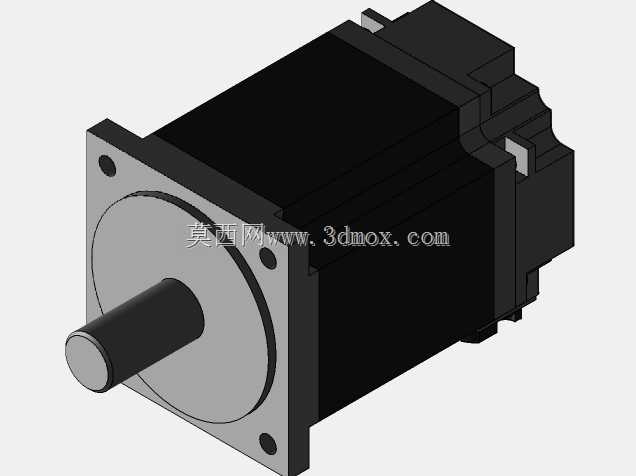

　　在自动化产线的进给轴、机床刀架定位、机械手关节回转以及包装设备的牵引辊驱动场景里，执行端的动力输出件往往直接决定整线的节拍精度与长期运行稳定性，这款交流伺服电机的三维结构正是围绕这类高动态响应工况搭建。从整机外轮廓看，主体采用方形法兰端盖配合圆柱定子壳体的经典布局，输出轴为带键槽的实心圆柱轴伸，轴端预留标准安装平面，前端法兰四周分布沉头安装孔，可直接贴合设备安装板完成止口定位，避免同轴度偏差带来的轴系附加载荷。

　　做设备布局校核时，首先要把电机本体的轴向总长、径向最大包络以及后侧两个接线连接器的占位空间一并纳入干涉检查范围——动力线与编码器线缆从机身侧后方的黑色接插件引出，线缆自然弯曲半径不能小于线缆外径的数倍，实际布线时要给拖链或固定走线槽留出足够弯折余量，不能让接头处承受持续拉扯应力。前端安装法兰的止口直径是和设备安装座配合的关键基准，建模时将止口配合面、轴伸同轴度、法兰安装孔位设置为关联参数，后续替换不同功率段同系列电机时，只需调整定子段长度与机身截面尺寸，安装接口可保持一致，大幅减少设备改型时的结构返工量。

　　机身中段的黑色包覆区域对应定子铁芯与绕组的散热壳体，表面的散热筋结构在三维模型里做了简化但保留了核心外形边界，实际选型时该区域要和设备周边结构预留通风间隙，若设备为封闭柜体安装，需额外校核壳体表面温升，避免长时间高扭矩输出时热量积聚影响绕组绝缘寿命。后侧端盖集成了编码器安装腔，两个独立接插件分别承担动力供电与位置反馈功能，这种分腔布局能有效避免动力线的电磁干扰串入编码器信号回路，现场接线时强弱电分开走线的设计思路也在结构上得到了体现。

　　从功能特性角度拆解，这类伺服电机区别于普通异步电机的核心在于内置高精度位置反馈元件，配合驱动器可实现位置、速度、扭矩三种控制模式切换：在点位搬运工况下用位置模式保证重复定位精度，在张力收放卷工况下切换扭矩模式维持恒定拉力，在主轴连续调速场景下用速度模式保障转速波动率。三维建模过程中，将输出轴、前端盖、定子壳体、后端盖、接线盒、接插件几个核心部件拆分独立实体，装配时以轴伸轴线为全局基准，依次约束前端盖与定子壳体的止口配合、后端盖与定子尾部的定位止口、接线座与后端盖安装面的贴合关系，所有螺栓孔位按实际装配逻辑做同轴约束，模型导入整机装配后可直接用于运动仿真，模拟电机轴带动负载回转时的周边件间隙变化。

　　安装边界方面，轴伸端搭配负载联轴器时，要保证电机轴与负载轴的同轴度误差控制在允许范围内，径向悬臂载荷不能超过轴伸允许的最大受力限值，若采用同步轮或齿轮直接挂载，需额外校核轴端的弯矩，必要时增加支撑轴承座分担载荷。机身四周的安装平面要保证平面度，锁紧法兰螺栓时按对角顺序分次拧紧，避免端盖受不均应力导致轴承卡位。针对机床进给类应用场景，电机常和滚珠丝杠通过联轴器直连，此时电机的额定扭矩、最高转速要和丝杠导程、移动部件重量匹配，三维布局阶段就要把电机长度、联轴器长度、丝杠支撑座的轴向尺寸累加，核算设备整体的轴向安装空间，避免出现装配后电机尾部和设备护板干涉的问题。

　　模型的外形细节还还原了接线接插件的锁扣结构、壳体边角的倒角工艺以及端盖处的密封槽位置，这些细节在做设备防护设计时可直接参考：若设备应用在多粉尘或有切削液飞溅的车间环境，可对应选配带密封圈的接插件与法兰面密封垫，整机防护等级可提升至适应车间恶劣工况的水平。对于结构工程师而言，该模型不仅是动力件的外形占位，更可以在设计阶段就完成电机安装支座、线缆走线空间、维护拆卸空间的前置校核——比如后期检修时需要拔出编码器接头，机身尾部到电柜内壁的距离要大于接头插拔所需的最小操作空间，这些往往是初版布局容易遗漏的细节，在完整三维模型里可直接做拆装模拟验证，从源头避免现场维护时操作空间不足的问题。
