法兰连接浮动式球阀剖视结构三维设计

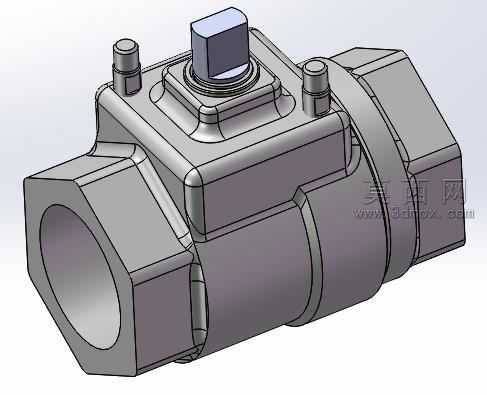

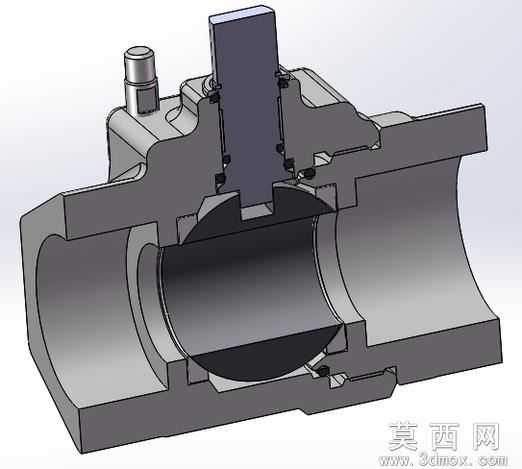

本作品为法兰连接浮动式球阀的剖视展示三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循浮动球阀的通用设计规范，完整还原了产品的内部装配关系与外部结构特征。建模阶段首先绘制阀体的轴向截面草图，通过旋转凸台命令生成阀体的主体流道结构，流道内壁做等径光滑处理，匹配通径设计要求，两端法兰结构按照对应压力等级的标准尺寸绘制，包含螺栓孔分布、密封面凸台等细节特征。球体部分采用球形基体建模，表面做光滑过渡处理，中间开设等径直通孔，球体与阀杆的连接部位做扁方结构设计，保证扭矩传递的可靠性，球体与阀体之间的密封座采用弹性密封圈结构建模，还原密封件的压缩装配状态，清晰展示软密封球阀的密封原理。阀杆部分采用阶梯轴结构建模，依次设计填料密封段、轴肩定位段、驱动连接段，填料压盖、填料函的细节完整呈现，还原阀杆的防飞出结构设计，直观展示阀杆部位的多级密封逻辑。模型采用剖视视角进行渲染展示，剖切面沿流道轴向与阀杆轴向的组合平面设置，将内部的球体、密封座、阀杆、填料组件等核心零件完整暴露，不同零件采用差异化的材质赋予：阀体、阀盖等承压壳体采用灰铸铁材质表现，呈现哑光金属质感；球体采用抛光不锈钢材质，设置高反光金属材质参数，体现密封面的精加工效果；密封件、填料采用深色橡胶材质，与金属零件形成明确视觉区分；阀杆顶部的驱动连接块采用调质钢材质，表面做氧化处理的质感表现。渲染过程中添加柔和的环境光与定向补光，避免金属材质出现过曝反光，同时清晰呈现各零件的轮廓边界与装配间隙，让观看者可以直观理解浮动球阀的工作原理：当阀杆带动球体旋转90度时，球体通孔与流道对齐实现全通径导通，旋转至通孔垂直流道时，球体在介质压力作用下压紧出口侧密封座实现截断密封。整个建模过程严格控制各零件的配合公差，装配体中添加了正确的同轴度、贴合度配合关系，模型可直接用于工程出图、结构校核、产品演示等场景，剖视结构的设计也让该模型可作为阀门相关的教学演示素材，帮助学习者快速理解球阀的内部构造与动作逻辑，避免了外观模型无法展示内部结构的缺陷，完整覆盖了浮动球阀从外部连接到内部密封的全部核心结构要素。
