带倒相结构的4英寸桌面有源音箱结构设计

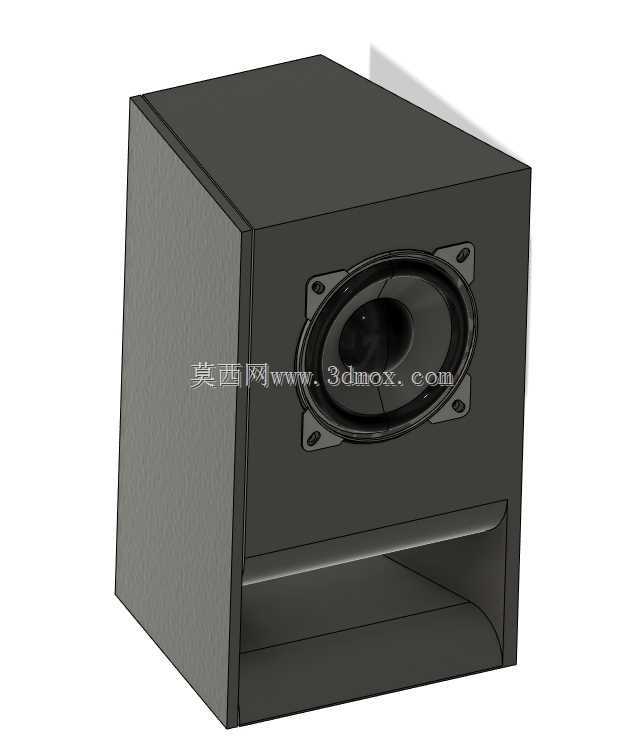

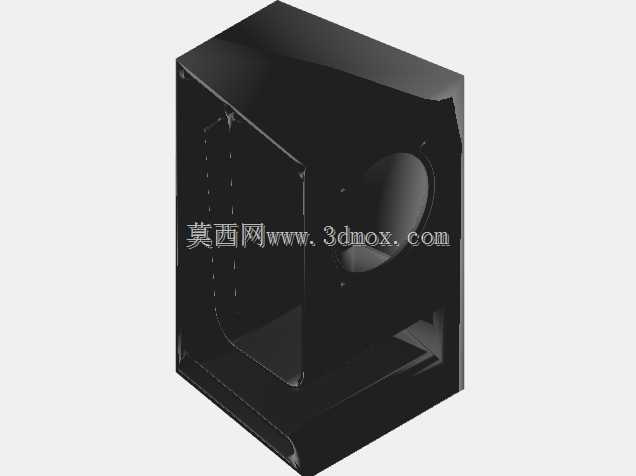

　　这款4英寸单元的桌面音箱，主要面向近场听音场景使用，适配个人桌面工位、小型书房等10平米以内的密闭空间，作为桌面音频系统的主声道或者低音补声单元使用，区别于常见的密闭式小音箱，它采用了前置倒相槽的结构设计，能在较小的箱体容积下拓展低频下潜深度，减少小口径单元低频量感不足的问题。从结构设计逻辑来看，箱体采用近似立方体的外形轮廓，没有做多余的曲面造型，一方面是降低板材裁切、拼接的加工难度，适合小批量手工制作或者小规模量产，另一方面立方体的内部驻波分布虽然存在固有特性，但通过内部敷设沥青阻尼层的设计，可以打散内部驻波的反射路径，吸收箱体壁面的振动能量，避免箱体谐振产生的音染，让单元发声更干净。

　　底部预留的沙子填充空间，是这类小型桌面音箱很实用的稳定性设计，小箱体本身重量较轻，大音量下单元前后运动的反作用力容易带动箱体移位甚至产生共振异响，填充适量沙子之后，整体重心下移，底部与桌面的贴合压力增大，既可以抑制箱体在桌面的滑动，也能进一步抵消箱体壁的多余振动，不需要额外搭配厚重的金属避震脚钉就能获得不错的稳定效果。扬声器安装位采用M4六角形埋头孔设计，这是针对4英寸全频或者中低音单元的安装做的适配，常规4英寸单元的安装孔位对角距离刚好匹配M4螺丝的固定点位，埋头孔可以让螺丝安装之后表面与箱体前面板齐平，不会突出面板影响扬声器的安装平整度，也避免了螺丝头突出剐蹭网罩的问题，安装时不需要额外做沉头加工，直接将六角螺母预埋进孔位，就可以从面板外侧拧入螺丝固定单元，装配效率比常规的自攻螺丝固定更高，反复拆装也不会出现孔位滑牙的问题，适合需要多次调试单元位置、更换不同品牌同尺寸单元的DIY场景。

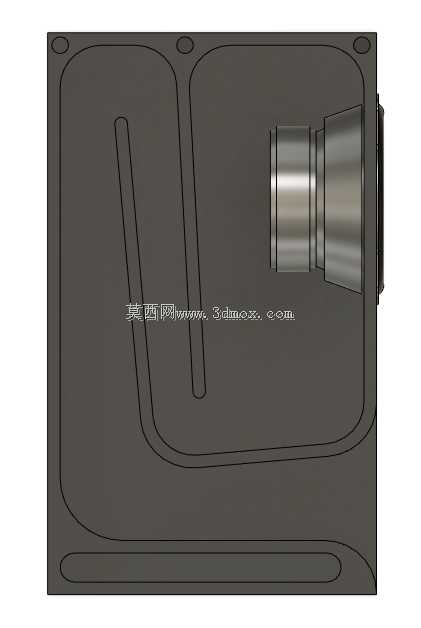

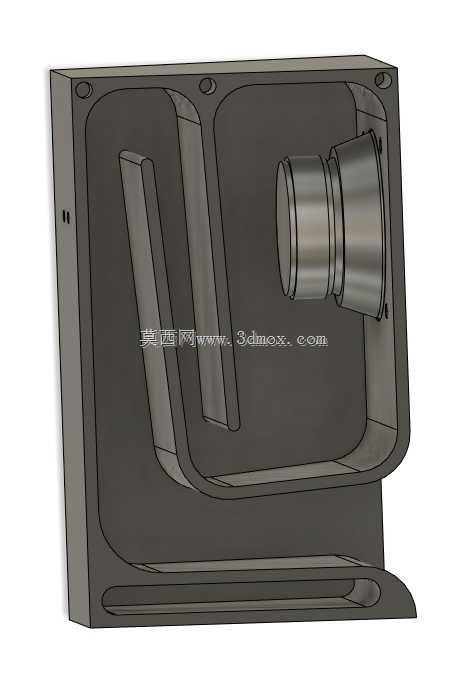

　　倒相槽设置在单元下方，采用狭长的矩形开口设计，开口的长度、深度以及内部腔体的连通容积，都是匹配4英寸单元的顺性参数做的适配，倒相通道的内壁做了顺滑的过渡处理，没有直角突变结构，可以减少气流通过时产生的风噪，避免大动态下倒相口出现明显的气流杂音。箱体的板材拼接采用常规的直角碰接结构，拼接处预留了涂胶槽位，组装时在槽位内填入木工胶或者结构胶，就能保证拼接处的密封性能，不会出现漏气影响声学效果的问题，整体外形尺寸控制在150mm左右的立方量级，放在桌面不会占用过多的工位空间，和常规的2.1声道低音炮相比体积缩小近60%，但通过倒相结构和阻尼设计，低频表现可以满足日常影音、办公听音的需求。

　　安装边界方面，箱体背部预留了接线柱的安装位，距离箱体边缘有足够的安全距离，接线时不会和墙面产生干涉，底部的填充口设置了可拆卸的密封盖板，填充沙子之后可以用螺丝锁紧盖板，避免沙子漏出，盖板与箱体之间预留了密封胶条的安装槽，保证箱体整体的气密性。从实际使用的角度出发，这款结构不需要复杂的模具投入，使用密度板或者实木板裁切之后就可以组装完成，内部的沥青阻尼层可以直接涂刷在箱体内壁，不需要额外粘贴阻尼片，施工难度更低，对于音频DIY爱好者或者小型音频设备厂商来说，这套结构的加工容错率高，声学表现稳定，不需要反复调整箱体容积和倒相管参数，按照现有结构加工就能获得不错的听音效果。
