隧道掘进机尾部配套支撑机构

　　这套三维结构对应隧道开挖作业设备的尾部配套单元，在整条隧洞施工流水线里承担后段承托、管线导向与作业面衔接的作用，现场布设时直接挂接在掘进主机的尾段架体上，随主机向前掘进而同步移位，不需要单独铺设走行轨道。从现场使用逻辑来看，隧洞掘进过程中主机前部负责破岩出渣，尾段空间需要持续排布通风管道、喷浆管路、供电线缆与输送轨架，该机构的立式框架刚好在狭长隧洞断面内留出居中通行通道，两侧立柱贴隧洞内壁侧布置，不会占用主运输通道的净宽。

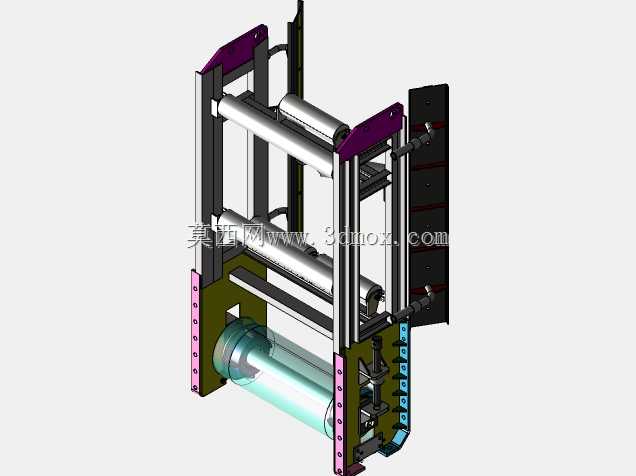

　　结构主体采用双侧立式承载立柱搭配多层横向辊轴的布局，最下方的大直径透明包覆辊筒为后续出渣输送带的改向承托位，中部平行布置的两根金属辊轴用于导向延伸的风筒或缆线，顶部框架预留安装孔位可挂载辅助照明与除尘喷管。设计阶段优先考虑隧洞内部潮湿、落渣飞溅的工况，所有辊轴两端均采用带密封端盖的座体支撑，立柱外侧加装加厚防护挡板，迎渣面的挡板做折边加强处理，避免碎石直接撞击辊轴端面。框架连接位置统一采用配钻螺栓孔，现场拼装时不需要现场焊接，适配隧洞内部有限的作业空间，拆换单个辊轴时仅需拆卸端部支座螺钉，不用整体拆解架体。

　　安装边界方面，整套机构的横向宽度控制在隧洞通行净宽的两侧冗余范围内，立柱底部的连接法兰与掘进主机尾段的预设安装座一一对应，法兰面开设长条形调节孔，可在现场对接时补偿小范围的装配偏差。高度方向上多层辊轴的间距按照常用风筒、输送带的弯曲半径设定，避免导向件出现过小弯折造成管路憋堵或皮带跑偏。侧方伸出的安装板预留多组螺纹孔，可根据不同施工标段的需求加装行程传感器、限位挡块或喷雾降尘组件，不需要在主结构上二次动火加工。

　　从建模细节来看，所有钣金护板均体现折弯壁厚与安装翻边，辊轴类零件区分筒身、端轴、轴承座的装配层级，紧固件按实际装配位置排布，没有省略配合定位结构。框架立柱采用型钢拼焊的箱型截面，在保证整体刚性的同时控制自重，避免给掘进主机尾段增加过多额外负载。受力传递路径上，辊轴承受的竖向载荷直接通过两端支座传导至两侧立柱，再经底部法兰均匀传递到主机架体，没有出现悬臂受力的薄弱环节。

　　实际作业中该机构还能起到尾部定位导向的作用，当主机调整掘进姿态时，架体上的导向辊可约束后续拖拽管线的摆动幅度，减少管线与隧洞壁面的摩擦剐蹭。维护层面，所有润滑点都布置在立柱外侧便于操作的位置，作业人员在通行通道侧即可完成注油保养，不需要钻入框架内部。整体结构没有复杂的传动组件，以静承载和导向功能为主，故障率低，适配长距离隧洞施工连续作业的使用需求，建模时完整还原了各零件的装配关系与安装接口，可直接用于后续的工程出图、装配校验与现场安装指导。
