外螺纹M22连接器1型防护密封端盖

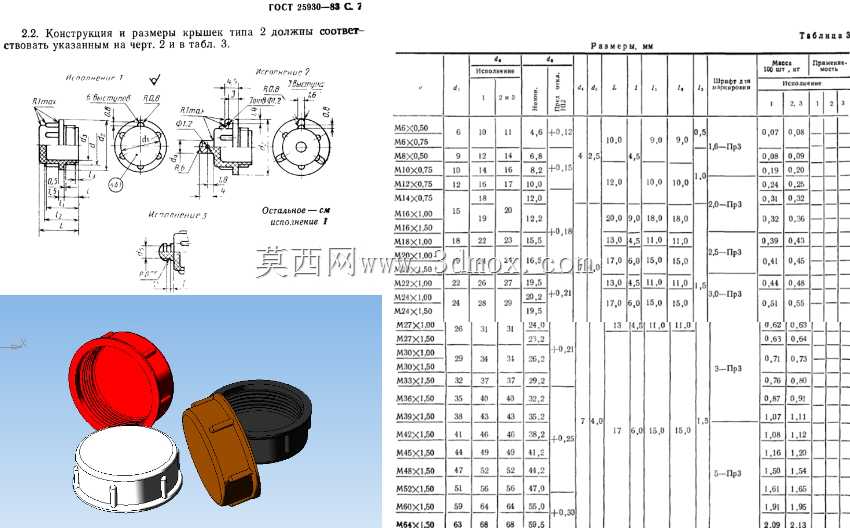

　　在工业电气连接与液压气动管路系统中，连接器外露接口的防护一直是现场维护中容易被忽视却直接影响设备可靠性的环节。这套1型盖针对带外螺纹的圆形连接器接口设计，核心适配规格为M22×1外螺纹，对应GOST 25930-83标准中规定的1型盖结构，主要作用是在连接器未对接、设备储运、车间临时停放或者检修拆机阶段，封堵接口端面，阻挡粉尘、切削液、雨水、焊渣飞溅物进入连接器插针、插孔以及密封腔内部，同时避免外露螺纹被磕碰损伤、锈蚀，保证后续对接时的配合精度与电气连接可靠性。

　　从实际使用场景来看，这类端盖广泛出现在机床电气柜外接航插、工程机械车载线束接口、港口设备露天连接器、自动化产线快速插拔接头、测试台架临时接口等位置。现场工况往往比较复杂：加工车间里冷却液混合铝屑铸铁屑四处飞溅，户外设备要承受昼夜温差带来的凝露，长途运输过程中包装内的灰尘与振动摩擦都可能损伤精密配合面。端盖通过内螺纹与连接器外螺纹旋合，配合端面的贴合压紧形成两道防护——螺纹副本身填充了径向间隙，阻止大颗粒杂质直接冲入，盖体端面与连接器法兰端面贴合后形成轴向密封面，阻挡液体沿端面缝隙渗入。相比简单扣合的橡胶防尘塞，螺纹旋合结构在振动工况下不会自行松脱，反复拆装 dozens 次后仍能保持可靠的锁紧力，适合需要频繁插拔检测的产线工位。

　　设计思路上，1型盖的结构完全围绕标准连接器的安装边界展开。盖体整体为回转体，主体分为螺纹段、端面压紧段与外部操作段三部分。内部螺纹段加工M22×1细牙内螺纹，细牙螺距保证了旋合时的导向平顺性，同时螺纹牙型的接触面积更大，锁紧后轴向预紧力分布均匀，不会出现粗牙螺纹常见的旋合歪斜、端面压偏问题。螺纹段的内径与长度严格匹配标准连接器外螺纹的有效旋合长度，既保证足够的啮合扣数承受振动拉力，又不会因旋入过深顶碰连接器内部的插针端面。端面位置预留了环形密封贴合面，实际使用时可在此处加装平垫片或者O型圈，当盖体旋紧到位后，密封面被均匀压紧，实现IP等级对应的防尘防水效果。

　　外部操作段的造型兼顾手动拧动与工具辅助两种操作方式。盖体外侧加工出滚花或者平行扁位，日常徒手拆装时，滚花面增加手指与盖体之间的摩擦力，即使手上沾有少量油污也能顺利旋紧；当接口位置空间狭窄、手指无法发力，或者长期未拆卸螺纹出现轻微锈蚀时，可以用扳手卡在扁位上施加扭矩，避免整体圆形外壁无法夹持的问题。盖体顶部为封闭平面，没有多余的凸起结构，多个连接器并排布置时，端盖之间不会发生干涉，设备贴墙安装或者在密集线束槽内布置时，封闭顶面也不会勾挂周边线缆。

　　从尺寸边界来看，端盖的最大外径控制在连接器法兰外径的覆盖范围内，旋合后盖体边缘不会超出连接器本身的安装轮廓，不需要为端盖额外预留径向操作空间；轴向总高度压缩到刚好容纳螺纹旋合长度与顶部壁厚，安装后突出连接器端面的距离很短，在设备储运堆叠时不会因为端盖突出受到侧向撞击而把螺纹别弯。壁厚设计兼顾强度与轻量化：采用金属材质时，足够的壁厚保证螺纹牙不会因反复旋合磨损滑牙，跌落时盖体不会变形开裂；采用工程塑料注塑时，壁厚均匀过渡，避免注塑缩痕导致螺纹圆度超差，同时材料本身的耐腐蚀性可以适应海边盐雾、化工车间酸碱气体的恶劣环境。

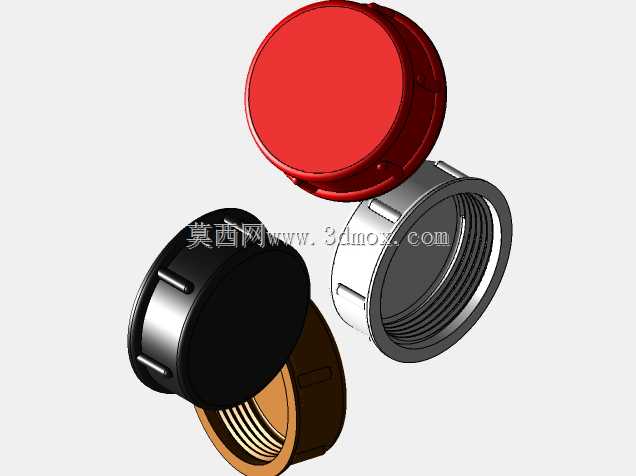

　　结构建模过程中，回转主体通过旋转特征一次成型，内部螺纹按照标准细牙参数绘制真实牙型，而非简化的贴图修饰，这样在做干涉检查时可以准确模拟旋合过程中螺纹牙的配合间隙，验证端盖能否顺利旋入到位。外部滚花特征通过阵列或者纹理特征实现，扁位采用拉伸切除对称加工，所有尖角位置都做了小圆角过渡，既消除热处理或者注塑时的应力集中点，也避免安装维护时锐边划伤操作人员手部。端盖内腔末端预留了退刀槽，对应内螺纹加工时的退刀空间，保证螺纹最后一扣完整，旋合时不会出现卡滞。

　　在整机装配层面，这类端盖属于接口防护的标准件，设计时不需要为单个连接器单独定制防护结构，直接按照接口螺纹规格选用对应型号的1型盖即可，备件统一、采购互换性强。当设备交付用户后，现场拆下的连接器端盖可以通过附带的小挂绳固定在连接器基座附近，避免检修时随手放置丢失，设备长期停用期间重新装回端盖，即可让闲置接口始终保持出厂时的清洁状态，减少后续对接前的清理工序，降低因接口污染导致的接触不良、密封失效故障。
