精密螺丝刀套装工具托盘结构设计

　　这套精密螺丝刀套装的三维结构围绕维修工位、装配线边、检测台和小型机加工班组的日常取用场景展开，重点不是单纯还原一把工具的外观，而是把十支不同规格的旋具、成型托盘以及取放边界作为一个整体来处理。套装中包含十字旋具与多支英制内六角旋具，刀头端、手柄端在托盘内分上下两排交错布置，长杆工具斜向嵌入槽位，使有限的托盘面积能够容纳不同长度的杆身，同时避免相邻手柄互相挤压。

　　从实际使用看，这类工具主要服务于仪器仪表拆装、电子设备紧固、小型夹具调整、模具小件维修以及实验室设备维护。十字规格覆盖常见小螺钉的拧紧与拆卸，内六角规格则对应止付螺丝、调节螺钉、刀柄锁紧件和轻载机构紧固件。每支旋具都需要在三维中区分刀杆直径、工作端形状、手柄包覆区和尾部标识区，因为这些特征直接决定托盘槽宽、槽深、取件间隙以及陈列时的识别方式。

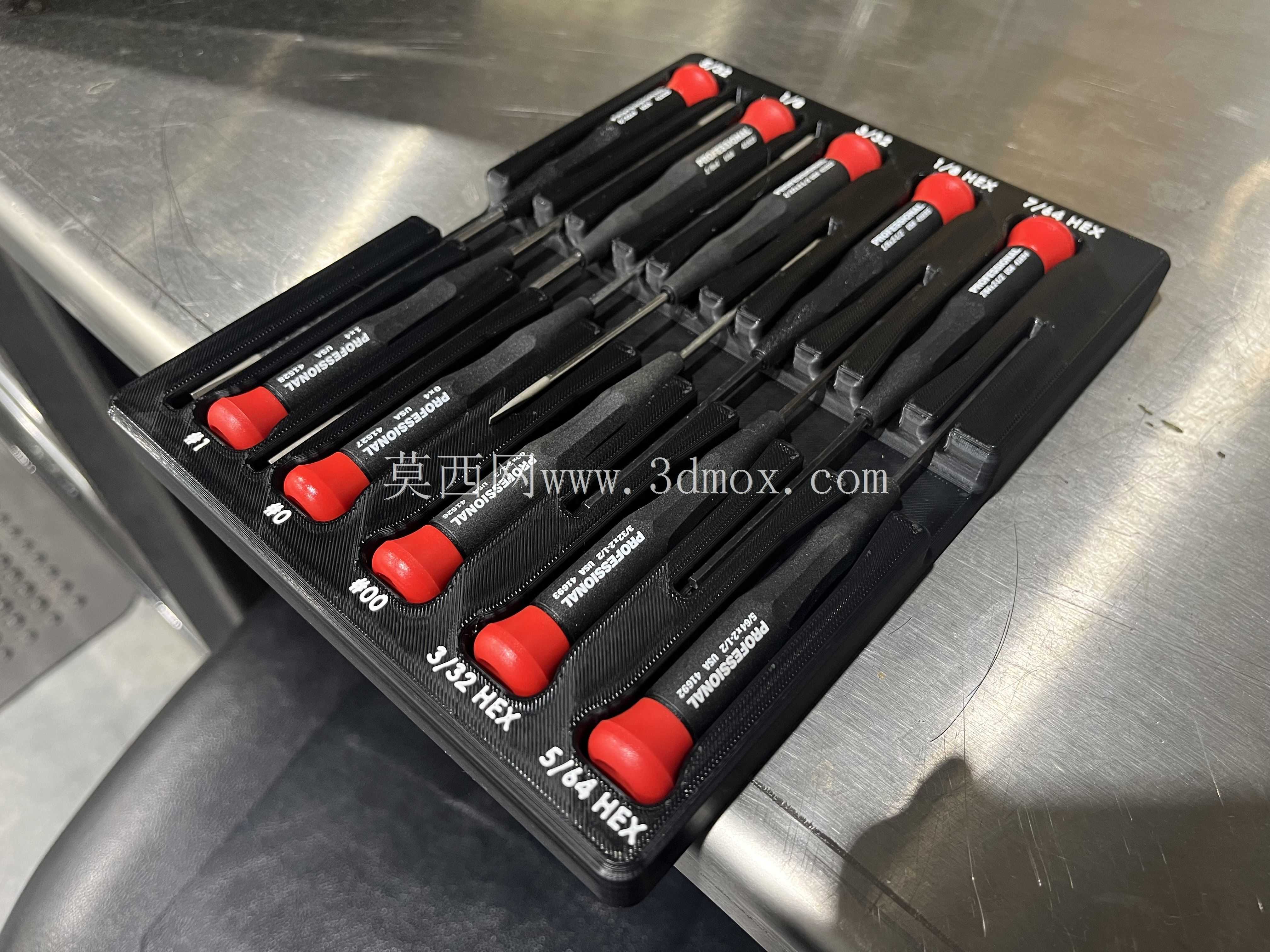

　　手柄采用红黑双色的握持形态，主体为多棱面防滑结构，尾部设置红色端盖。建模时不能只做旋转体，否则会丢失握持面上的平面、倒角和标识区域。多棱面手柄的作用在于增加手指扭转时的阻力，尾部较宽的端盖可以在掌心施压时提供承托面，也能让工具在浅槽中保持稳定。刀杆与手柄之间存在明显的直径过渡，过渡段需要保留圆角和台阶，既反映真实装配关系，也便于后续在渲染或工程图中表达零件分界。

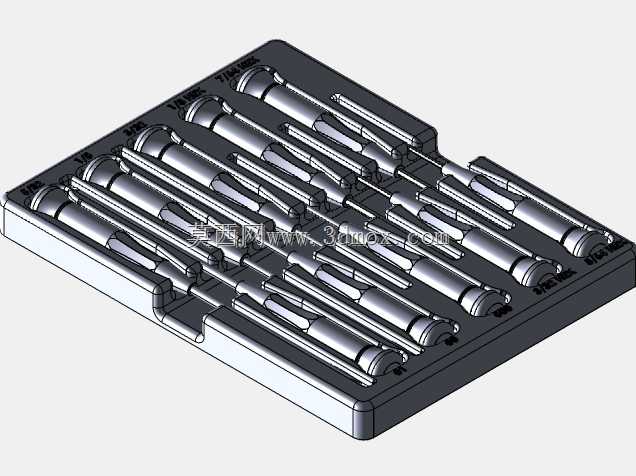

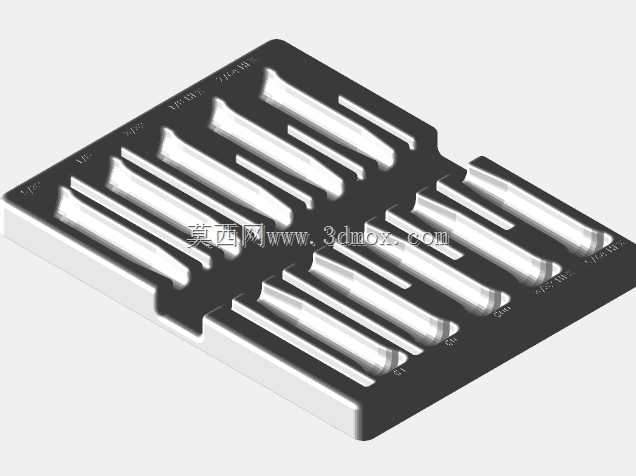

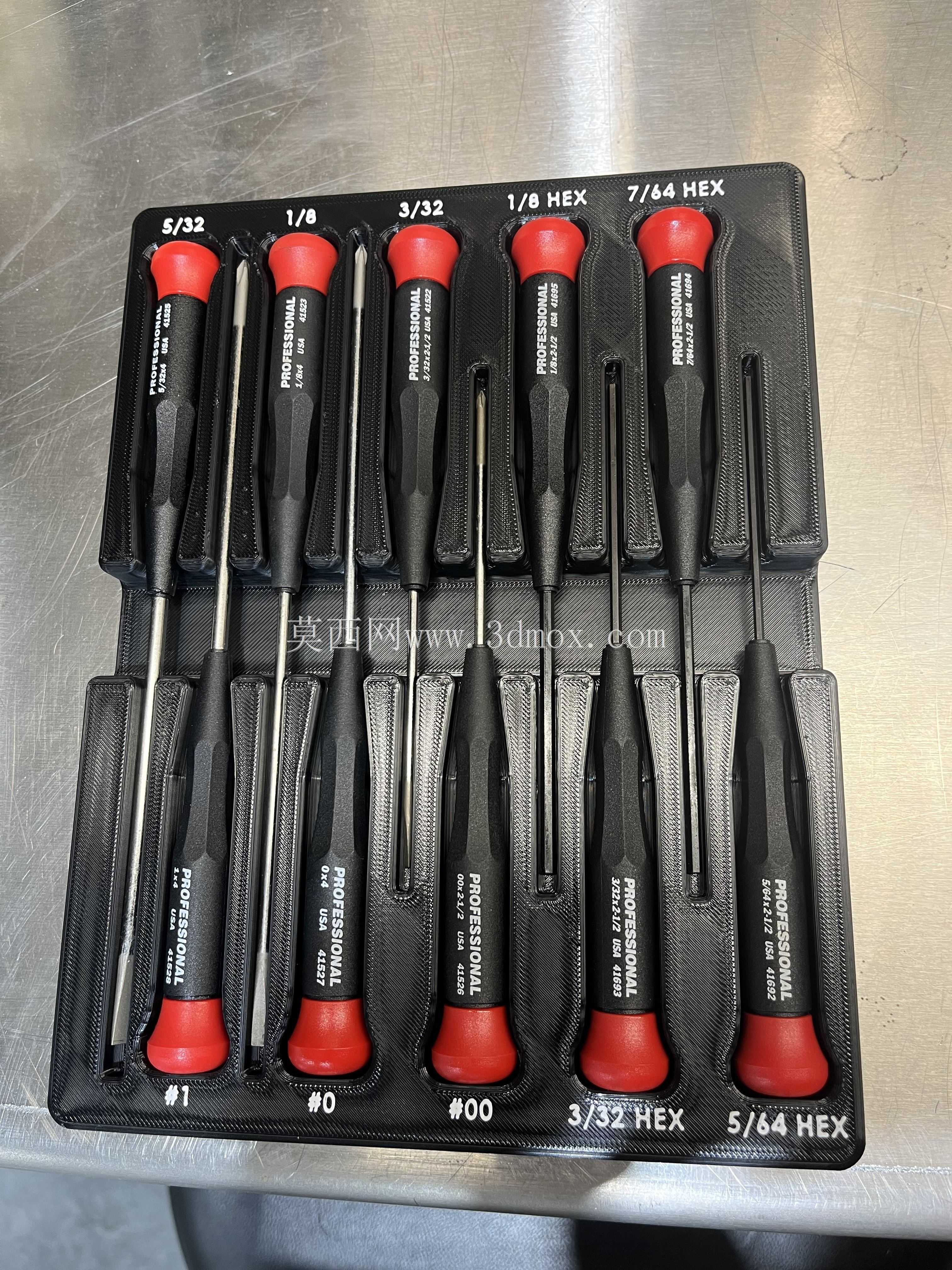

　　托盘是这套作品中结构约束最强的部分。它不是平板上简单开孔，而是依据每支工具的轮廓形成独立沉槽。上排槽位容纳手柄和部分刀杆，下排槽位反向容纳另一组手柄，长杆则穿过相邻空位延伸，形成交错排布。这样的布局能够缩短托盘总长度，同时让每支工具的规格标识朝外，维修人员不必翻动工具即可识别型号。槽体边缘设置凸起挡边和局部加强筋，取放时手指可进入手柄两侧的空隙，不会被相邻工具卡住。

　　外形尺寸方面，托盘需要同时满足桌面摆放和工具抽屉收纳两类边界。整体外轮廓接近矩形，四角和外缘做圆角处理，避免尖锐边缘划伤工作台面。槽深按照手柄最大外径和刀杆长度共同确定：手柄区槽深较大，保证竖立或斜放时不侧翻；刀杆区槽宽较窄，只保留少量侧向间隙，防止细长杆在搬运中晃动。若将该托盘放入工具车抽屉，需要校核最外侧手柄与抽屉侧壁的距离，以及堆叠或推入时上方工具与红色端盖的垂直间隙。

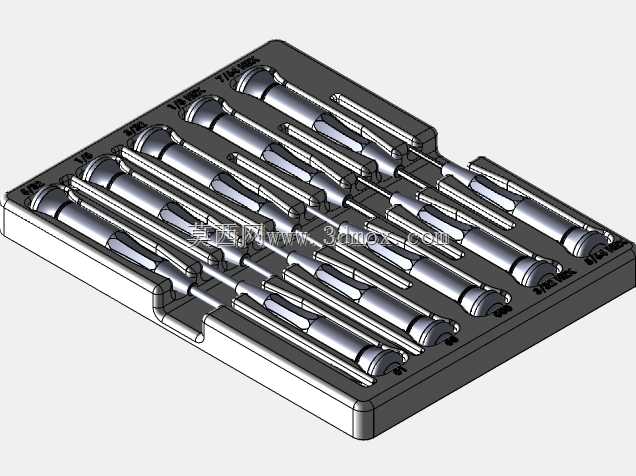

　　建模思路上，可先建立每支螺丝刀的基准轴线，按真实排列确定上下两排工具的中心距，再用刀杆和手柄的包络体反推托盘型腔。十字旋具的尖端应体现扁平楔形工作端，内六角旋具则表现为六角截面杆身，二者不能用同一圆杆简化。手柄表面的规格字样可通过贴图或凸凹特征表达，但在结构建模阶段更重要的是保证字样所在平面与手柄棱面一致。托盘型腔完成后，应逐支检查干涉情况，尤其是刀杆交叉区域、手柄尾部红色端盖以及托盘中部加强肋之间的空隙。

　　在装配场景中，该套装适合定置管理。工具归位后，每一个槽位都对应唯一规格，缺失件能够被立即发现；托盘表面的连续成型槽也便于清除油污和金属碎屑。对于三维设计人员而言，该案例的价值在于训练小型手动工具的人机工程建模、阵列与差异化规格处理、软质托盘包络设计以及装配空间校核。结构表达时应关注手柄抓握区、刀杆受力方向、槽位取件角度和托盘外轮廓的安装边界，使模型既能用于视觉展示，也能支撑工具收纳方案、工位布置和3D打印托盘制作的前期验证。
