CA6140车床专用扳手机加工工装

项目分类:机床加工 发布时间:2024-01-09 ID:719729
  • CA6140车床专用扳手机加工工装
  • CA6140车床专用扳手机加工工装
  • CA6140车床专用扳手机加工工装
  • CA6140车床专用扳手机加工工装

  这款扳手是为CA6140普通卧式车床配套设计的专用手动工装,主要服务于机床日常操作中刀架锁紧、主轴端螺母拆装、尾座套筒紧固以及卡盘法兰螺栓预紧这类高频作业场景。在普通车床的实际加工流程里,操作工需要频繁更换刀具、调整装夹状态,通用活络扳手往往存在开口贴合度差、施力时打滑的问题,针对特定工位螺母规格定制的专用扳手,能够完全匹配对应紧固件的对边尺寸,避免拧紧过程中棱角磨损,也能在大扭矩锁紧时保证受力均匀。

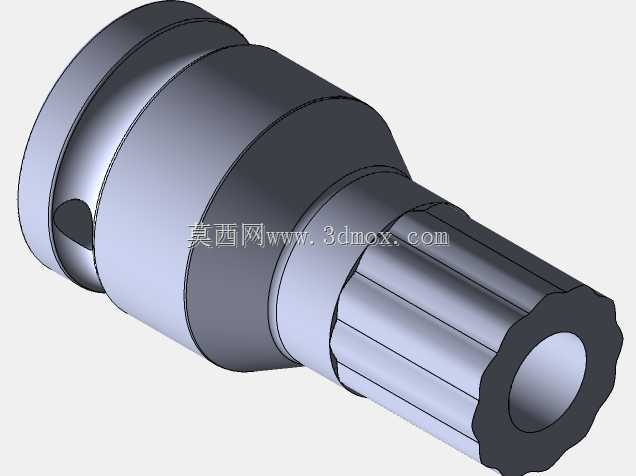

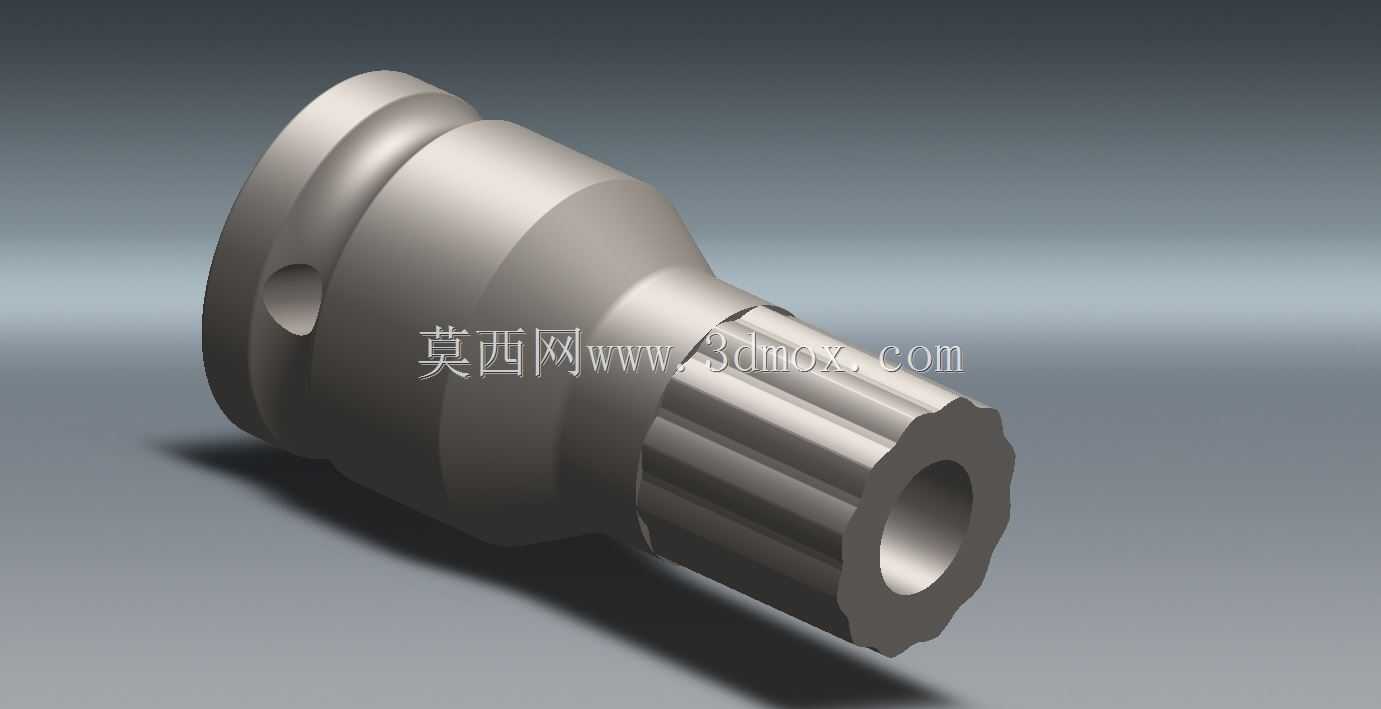

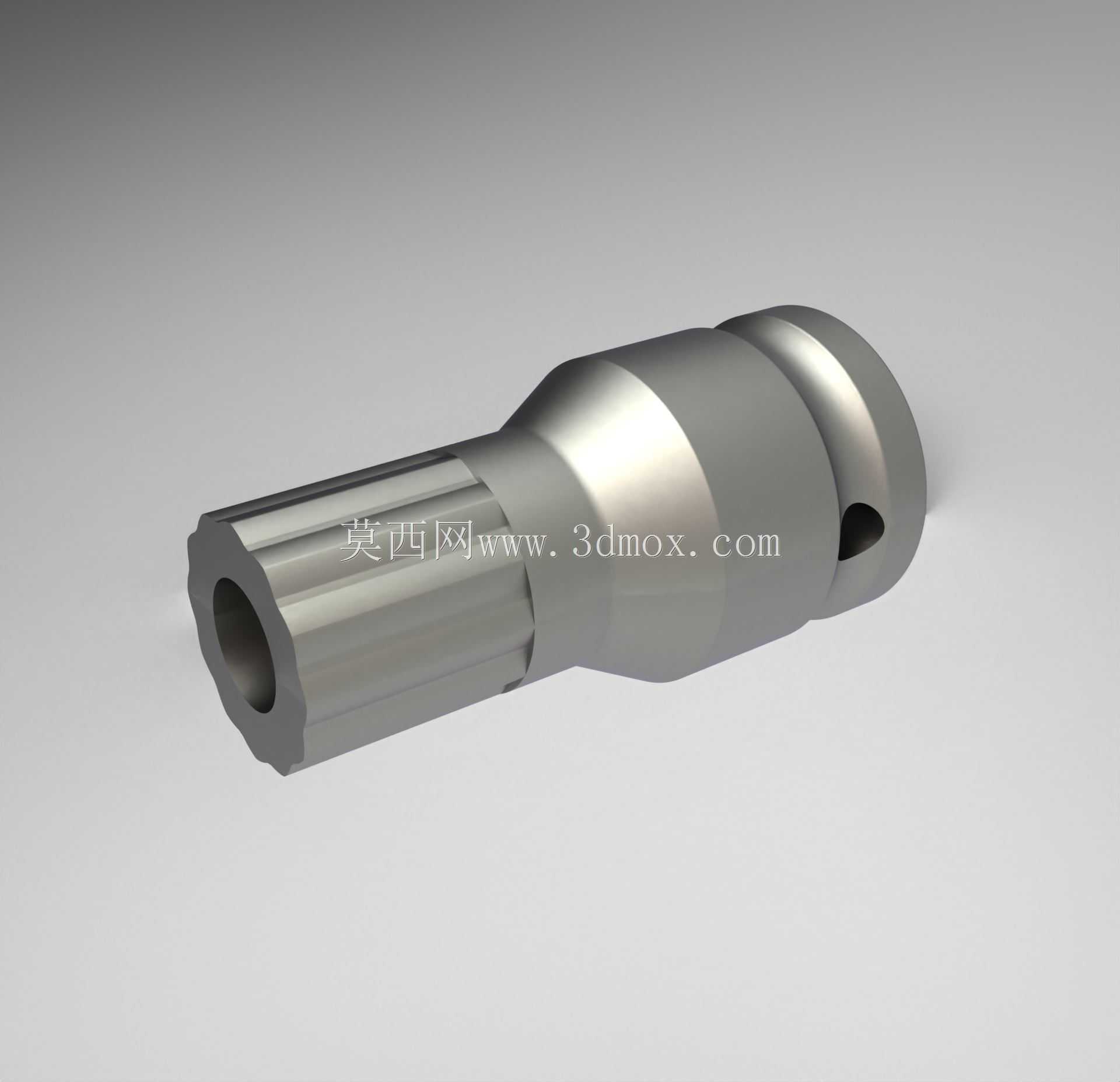

  从结构布局来看,整体采用一体化回转体构型,一端为带径向通孔的施力头部,通孔用于穿入加力杆,在需要较大预紧力矩的场合可以延长力臂,降低操作工的施力强度;另一端为内六角配合型腔,直接与目标外六角螺栓或螺母的轮廓贴合,型腔内的尺寸公差按照IT7级精度控制,既保证装配时能够顺利套入紧固件,又控制配合间隙在合理范围,避免间隙过大造成的接触应力集中。中段采用阶梯轴过渡设计,不同直径段之间设置退刀槽与圆角过渡,既方便车削加工时的刀具走刀,也能有效降低热处理过程中截面突变位置的应力集中风险,避免工装在长期承受交变扭矩时出现断裂失效。

  外形尺寸的设定完全围绕车床操作空间的边界展开:头部外径控制在不会与卡盘外缘、刀架侧护板发生干涉的范围内,整体轴向长度适配操作工在机床操作位的握持与转动行程,径向通孔的直径匹配常用的标准加力圆杆,无需额外定制配套辅件。扳手的外轮廓所有棱边都做了倒角处理,一方面去除车削加工产生的毛刺,避免操作时划伤手部,另一方面在套入螺母的过程中起到导向作用,即使在车床内部视线受限的工位,也能快速对准紧固件。

  设计过程中优先考虑了工装的受力传递路径:扭矩从加力杆或握持段输入后,沿本体轴线传递到端部配合型腔,型腔的六个受力面均匀分担周向扭矩,壁厚按照手动工具的最大施力力矩做冗余校核,选用常用的45号结构钢即可满足强度要求,后续可通过调质处理提升整体韧性,头部配合面做局部淬火提高耐磨性能,长期使用后型腔也不会因反复挤压出现变形扩口。

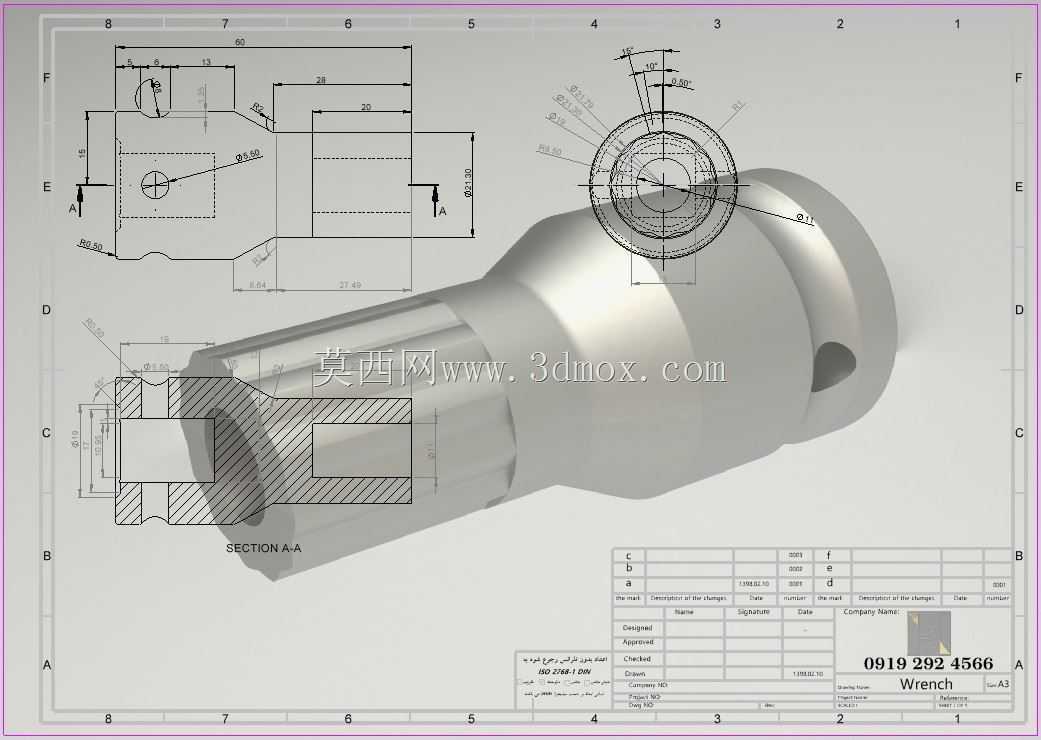

  工程图中完整表达了轴向全剖视结构,清晰展示了内部型腔的深度、各段内孔的直径以及实体壁厚的分布,径向视图标注了所有关键外径、长度、倒角与圆角尺寸,端面的投影视图明确了径向通孔的位置与配合尺寸。这类专用工装在单件小批量机加工车间的实用性很强,不同于通用工具的泛用性设计,它完全围绕特定机床的特定紧固件规格开发,建模时需要同步核对CA6140车床对应工位螺栓的实际对边尺寸、操作空间的最小间隙,保证扳手装入后转动全程不会和周边的导轨、护罩、刀架组件发生碰撞。三维建模过程中先构建回转主体轮廓,再切除内部配合型腔与径向通孔,最后添加所有倒角、圆角工艺特征,完整还原加工后的成品状态,也可以直接导入工程模块生成车削加工所需的工序图纸,直接用于车间的工装自制流程。
