WEGCFW500变频驱动器工业频率转换器

　　在工业自动化产线改造、机床主轴调速、风机水泵恒压供水以及输送系统节能控制场景中，变频驱动器始终是动力链路里衔接上位控制系统与三相异步电机的核心执行单元。这款WEG旗下CFW500系列频率转换器的三维结构还原，重点围绕柜体本体的安装边界、操作面板人机交互布局、散热风道走向以及外部接线预留空间展开，完全按照实物1200mm宽、1200mm高的框架尺寸完成外形包络建模，所有外凸按键、显示屏区域、顶部吊装挂孔、侧面通风格栅的相对位置都和实物保持一致，结构工程师在做电控柜排布、车间设备布局校核时，可以直接将该模型导入装配环境，提前核验驱动器与周边断路器、接触器、接线端子排的安全间隙，避免现场安装时出现走线干涉、柜门无法闭合、散热气流被相邻部件遮挡的问题。

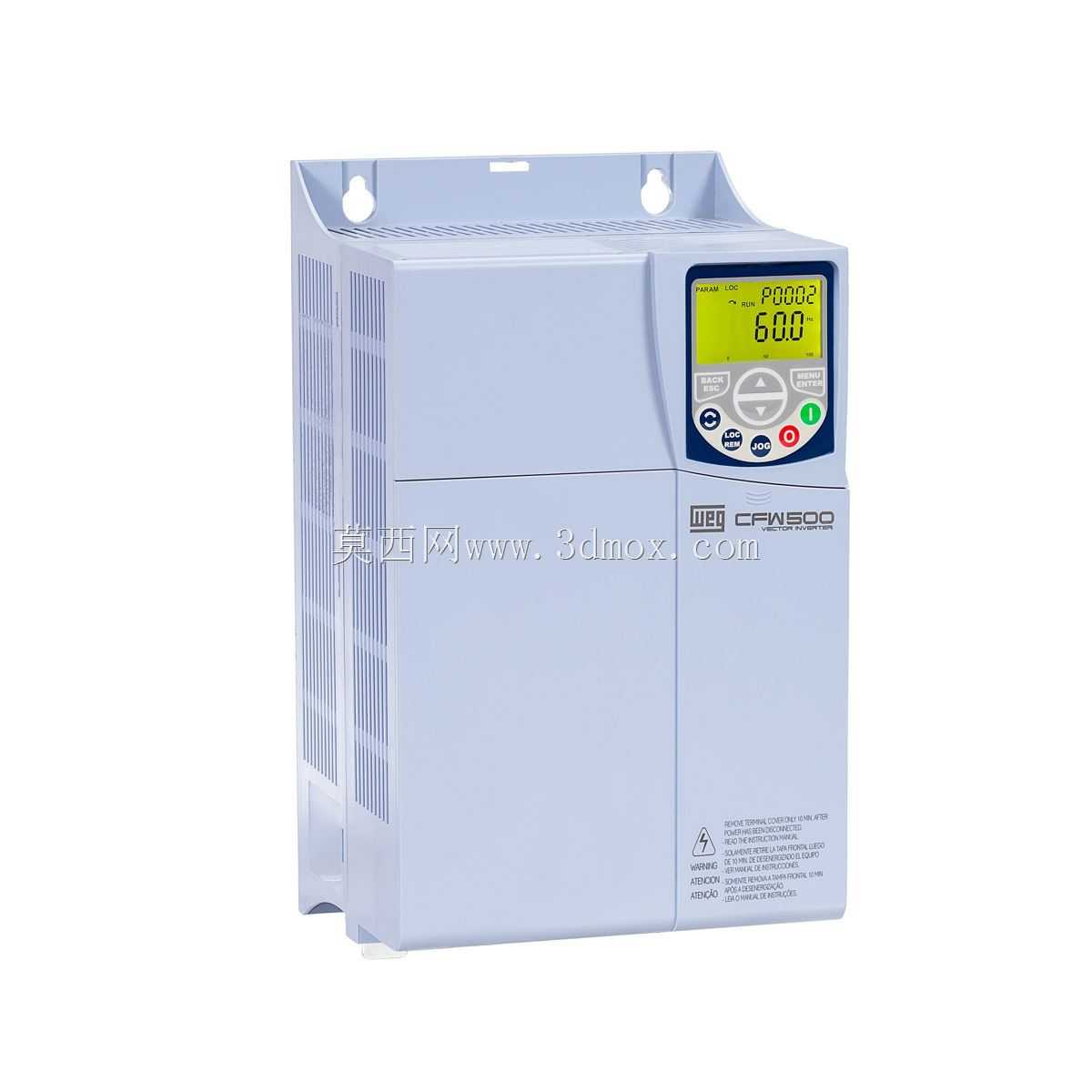

　　从设备实际用途来看，这类矢量型变频驱动器主要承担电机软启动、转速无级调节、转矩动态控制的功能，相比传统工频直接启动方式，它可以大幅降低电机启动时对电网的冲击电流，同时根据负载实际需求调整输出频率，在风机、泵类负载场景下能实现非常显著的节能效果；在机床进给、主轴驱动场景中，它可以配合PLC或者运动控制器输出的调速指令，实现宽范围的转速稳定输出，内置的操作面板搭载液晶显示屏与实体功能按键，现场调试人员不需要外接上位设备，就可以直接在面板上完成参数设置、运行状态读取、故障代码查询，面板上的启动、停止、复位按键以及导航旋钮的布局完全贴合工业现场操作习惯，戴劳保手套也可以准确完成按键操作。

　　建模过程中对柜体的细节处理完全服务于工程设计需求：顶部预留的两个吊装孔位按照实物承重安装尺寸还原，方便设备出厂吊装以及现场柜体就位时的吊具挂载；侧面的竖向通风格栅逐片做出格栅间隙，清晰呈现设备内部强制风冷的进风、出风通道走向，结构设计时可以据此规划电控柜内的散热气流组织，避免热风在柜内循环堆积；柜体正面的品牌标识、型号丝印、下方警示标签区域都按照实物位置做出分面，后续做设备外观渲染、产线方案演示时可以直接赋予对应材质，不需要额外二次修整。柜体底部的接线腔预留空间也在模型中做出了对应边界，电气工程师在规划动力电缆、编码线、通讯线的走线路径时，可以准确核对电缆弯折半径，提前安排电缆格兰头的安装位置。

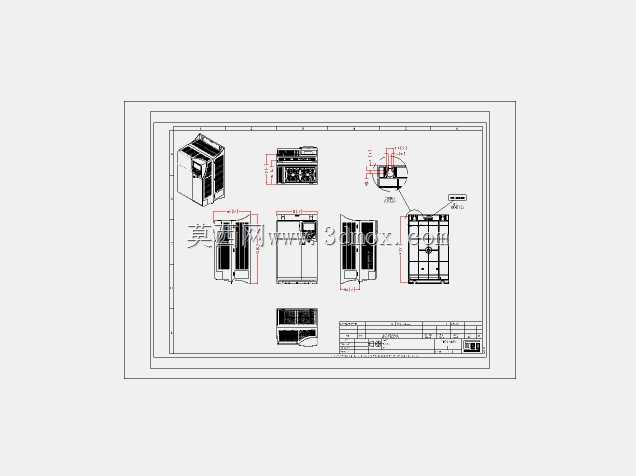

　　从设计思路层面拆解，这款驱动器的柜体采用一体化塑壳加金属内衬的结构形式，正面操作区域略微向上倾斜，当驱动器安装在立式电控柜的中部操作高度时，操作人员站在柜前不需要弯腰或者踮脚，就可以清晰看清屏幕上显示的运行频率、输出电流、电机转速参数；柜体两侧的散热鳍片格栅沿竖向贯通，内部散热风扇从柜体下部吸入冷空气，沿功率模块散热片向上带走热量后从顶部格栅排出，这种竖向风道设计可以避免车间空气中的金属碎屑、粉尘大量堆积在散热片缝隙里，降低长期运行时过热报警的概率。模型的整体外形包络严格遵循1200mm宽度、1200mm高度的框架尺寸，深度方向的安装边界也和实物保持匹配，安装孔位的孔距、固定螺丝的规格适配位置都做了对应还原，设备选型阶段工程师可以直接把该模型放入电控柜的整体装配中，同步完成安装板开孔定位、柜内元器件排布、维护操作空间预留：通常驱动器前方需要预留不小于柜体深度的维护空间，方便后续检修时拆开面板接插控制线、更换散热风扇，侧面要预留足够的通风间隙，不能紧贴柜壁或者其他发热元器件，这些安装要求都可以通过三维模型的空间校核提前落地，减少现场施工时的返工量。

　　对于机床加工行业的设备配套来说，这类变频驱动器既可以配套普通车床的主轴电机实现无级变速，替代传统复杂的齿轮变速机构，也可以配套输送辊道、冷却泵、风机辅助机构实现按需调速，三维模型的完整结构还原可以帮助设计团队在方案阶段就完成整机的干涉检查、人机操作验证、散热方案评估，把原本需要在实物样机阶段才会暴露的安装、布局问题，提前在虚拟装配环节解决。
