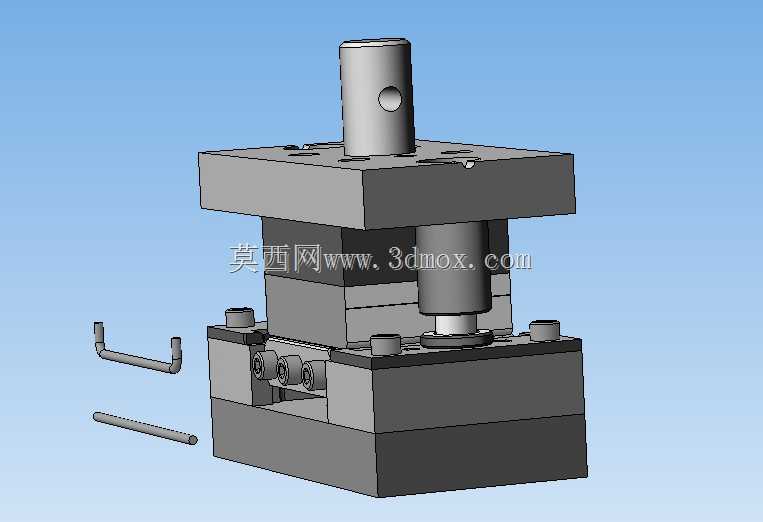

这套结构围绕细杆类耳环零件的一次弯曲成形展开,目标零件是两端带弯折形态的杆状吊耳,材料在平直棒料或预下料线材基础上,通过模具闭合完成端部折弯与局部成形。现场使用时,模具安装在普通开式压力机滑块与工作台之间,上模随滑块下行,先由定位元件约束坯料位置,再由弯曲工作部件对杆料施力,使材料在预定折弯区产生塑性变形;滑块回程后,工件依靠卸料与让位结构脱离工作区,操作者即可取出成形件。

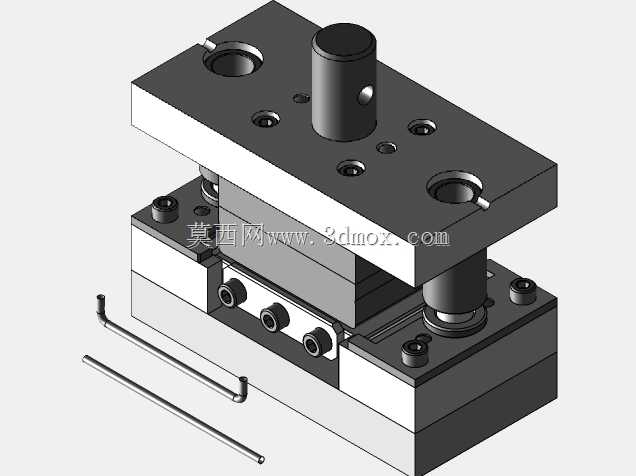

从成形逻辑看,该零件外形并不复杂,但杆料直径小、折弯处容易出现滑移、回弹和表面压痕,因此结构重点不在复杂分型,而在定位可靠性、弯曲行程和卸料避让。上模部分设置模柄,用于与压力机滑块孔连接;模柄下方承托上模座、垫板和固定板,保证冲压力能够均匀传递到弯曲工作件。下模部分由下模座、凹模块、定位件和挡料结构组成,坯料放入后沿定位槽或挡点确定轴向位置,避免合模时杆料窜动。
模具采用典型单工序布置,工作区集中在模架中心。导柱、导套或等效导向元件承担上下模对中,使弯曲凸、凹模在反复开合中保持稳定间隙。对于细杆弯曲,间隙过小会擦伤工件表面并增大卸件阻力,间隙过大则折弯半径不稳定、端部角度回弹明显;因此建模时需要把折弯半径、杆料直径、材料屈服状态和模具闭合高度联动考虑,而不是只按外形堆叠零件。
外形与安装边界方面,模架整体呈矩形分层结构,下部底座承担压机工作台面的支撑,上部模板通过模柄与滑块连接。底座长宽需要覆盖弯曲凹模、导向件和紧固件的布置范围,并在工作台T型槽压板区域留出装夹空间;闭合高度则要同时满足压力机装模高度、滑块行程和工件取放空间。模柄外径、伸入滑块孔的长度以及固定方式,是上机前必须核对的边界;下模座底面应保持平整,避免偏载造成导柱磨损或折弯件角度不一致。
结构设计中,弯曲工作部位需要兼顾成形与取件。杆状坯料放入下模后,定位点不宜只依赖单一平面挡料,最好结合槽形定位和端部挡块,使坯料在水平、轴向两个方向都有明确约束。上模下行时,弯曲件先接触材料中部或折弯受力区,再逐步迫使杆端贴合成形面;这种顺序可以减少材料向一侧滑动。若零件两端折弯方向不同,还需在凹模侧设置让位腔,防止已成形部位在合模终了时被二次挤压。
卸料思路同样影响模具稳定性。细杆耳环成形后可能包紧在上模弯曲件上,也可能卡在下模型腔中,因此结构中需要预留弹性卸料或刚性推件空间。上模回程时,卸料板或挡料装置将工件从凸模上剥离;下模型腔则应避免出现尖角倒钩,开口过渡处保持圆滑,以降低工件取出阻力。对批量生产而言,这些细节直接关系到节拍稳定性和操作安全性。
三维建模时,可按压力机装配关系自下而上搭建:先确定下模座底面与压力机工作台的安装基准,再放入凹模块、定位块、导向件和紧固件;上模以模柄轴线为中心建立装配基准,保证模柄、上模座、弯曲工作件和下模凹腔同轴或按折弯中心线对齐。运动检查中,应重点查看滑块到达下死点时弯曲面是否完全贴合、回程时工件与上下模是否干涉、操作人员取放坯料的空间是否充足。
这类模具常用于五金吊挂、连接件、拉杆附件和小型冲压件生产场景。相比多工位连续模,单工序弯曲模结构直观、制造周期短、维护成本低,适合批量不大或零件规格需要频繁切换的场合;不足是单件生产依赖人工放料取件,生产节拍和定位一致性受操作影响较大。若后续产量提升,可在该结构基础上增加送料导向、自动退件或安全防护,把手动放料工位改进为半自动化弯曲工位。
从工程表达角度看,模型不仅展示模具外观,也清晰呈现了板层叠放、导向、固定、弯曲成形和坯料位置关系。结构中每一层垫板、固定板和模座都承担明确功能:垫板承受局部高压并防止工作件压入模座,固定板保证凸模或弯曲件位置,导向元件控制合模精度,紧固件则确保各部件在交变载荷下不松动。对于需要编制加工工艺或进行模具课程设计的人员,这种单工序弯曲模能够直观说明从坯料定位、压力机安装到成形取件的完整机械逻辑。
