嵌入式暗装拉手建筑通用句柄设计

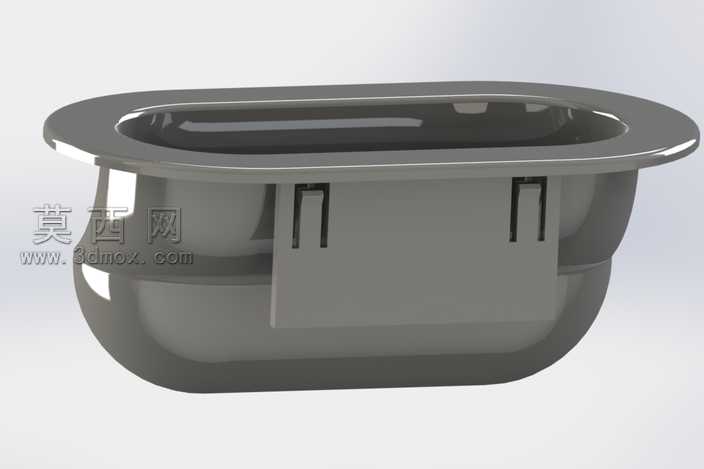

本款嵌入式句柄采用三维参数化建模方式完成整体设计，建模阶段优先确定核心安装基准，以39x75mm的标准开孔尺寸作为定位约束，先绘制长圆形外轮廓的基准草图，通过双向对称约束保证轮廓的规整度，外沿设置均匀等宽的凸缘结构，用于安装后贴合安装面遮盖开孔缝隙，避免安装后出现毛边外露的问题。建模过程中对握持内槽做了多轮曲面优化，内槽边缘全部做R角过渡处理，既避免尖锐边角造成使用划伤，也让手指扣入时的贴合度更佳，握持受力更均匀，不会出现硌手的问题。渲染阶段采用哑光磨砂质感的材质表现，分别模拟了金属喷砂与硬质哑光塑料两种常用材质的视觉效果，金属材质版本添加了细腻的颗粒质感与微弱的环境反射，还原不锈钢、锌合金等常用五金材质的真实触感；塑料材质版本调整了漫反射参数，呈现出ABS工程塑料的柔和哑光质感，适配不同装修风格的搭配需求。结构设计上采用全内嵌式安装逻辑，整体嵌入预先开好的对应尺寸孔洞内，外沿凸缘与安装面齐平，不会突出于安装表面，既避免了外凸拉手容易勾挂衣物、磕碰过往人员的问题，也让安装后的立面更简洁平整，适配柜门、抽屉、舱门等多种需要暗装拉手的场景。设计时充分考虑了不同材质的加工适配性，整体结构无复杂倒扣与特殊曲面，金属材质可通过压铸、冲压后打磨抛光完成加工，塑料材质可直接通过注塑工艺一次成型，无需复杂的后处理工序，有效降低生产加工的成本。同时预留了充足的内部握持空间，手指可轻松扣入内槽完成施力，即使戴薄手套操作也能顺畅施力开启，兼顾了实用性与安全性，适配从金属柜体到塑料面板、木质家具等多种基材的安装使用需求。
