CoreXY架构激光雕刻数控设备结构

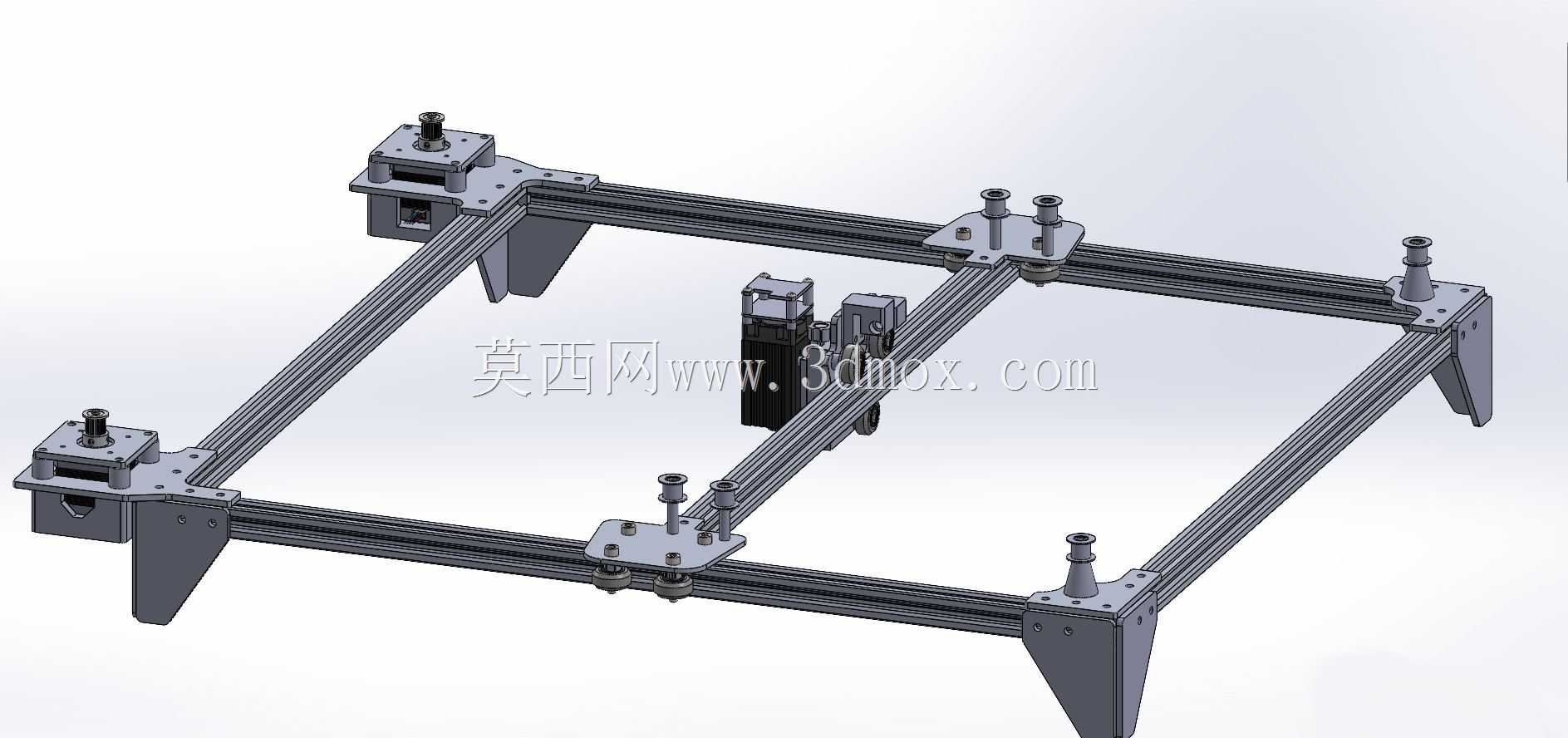

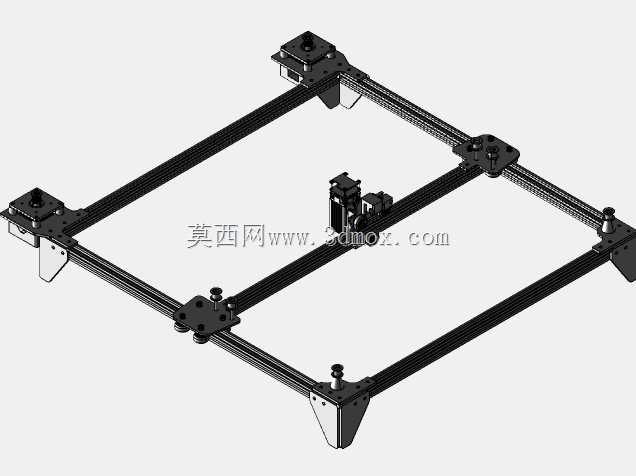

　　这套结构面向小型桌面级数控加工场景，核心采用CoreXY运动架构，搭载激光加工模块，可完成薄材切割、表面打标、图案刻蚀等工艺，常见于文创加工、教学实验、小批量样件试制以及电子辅料裁切环节。设备机架以标准V形槽铝型材作为主体承托构件，型材沿X、Y方向拼合形成矩形外框，四角通过折弯金属支脚落地支撑，支脚与型材端部采用紧固件锁附，既保证框架整体刚性，也控制整机自重，便于在工作台面上搬运与布置。

　　运动部分的设计重点集中在XY平面传动。CoreXY方案通过两组同步带交叉布置，将两个驱动电机固定在机架端部，运动负载不随横梁往复移动，从而降低运动部件质量，提升高速走位时的动态响应。皮带沿铝型材V形槽走向布置，槽内配合径向滚子轴承作为导向与压紧元件，轴承外圈直接贴合皮带或型材槽面，能够约束皮带跑偏，减少长行程传动中的颤动。横梁组件跨接在两侧纵向型材上，滑块与型材槽道配合，激光模块安装座位于横梁运动副上，可沿横梁方向横向移动；两组运动合成后，加工头在平面内完成任意轨迹走位。

　　从安装边界看，机架外轮廓由四根主型材围合，支脚向外下方展开，落地后形成稳定支撑面。设计时需要在设备四周预留皮带张紧调节、电机接线、激光模块散热以及维护操作空间，尤其四角电机与张紧座附近不能被台面上的工装或物料遮挡。加工有效区域取决于内框净空和横梁行程，模型中各连接板、轴承座、电机座均按型材槽宽和装配孔位建立，结构工程师在改型时可直接调整型材长度来扩大加工幅面，但同步长度增加后应复核皮带伸长量、张紧力以及横梁挠度，避免高速启停时出现轨迹偏差。

　　激光模块通过独立安装板固定在运动滑座上，安装板预留调节空间，便于调整焦距与发射方向。实际应用中，该类设备通常配合排烟、防护挡板和限位开关使用；模型虽然重点表达机械本体，但机架上的连接孔位、滑块位置和端部支座已经为电气元件安装提供了结构基础。支脚采用钣金折弯形态，上部与型材角件连接，下部形成落地接触面，这种方式比单纯型材框架更能抵抗加工过程中的水平拉力，也能减少整机晃动。

　　结构建模时，铝型材、角件、轴承、螺栓和电机座均按装配关系分层处理，能够清楚展示皮带路径、运动副约束和支撑受力路线。对设备开发人员而言，该结构的价值在于把CoreXY传动、V形槽导向、型材机架和激光执行模块整合在同一套轻量化平台中，既适合验证平面数控加工逻辑，也可作为小型雕刻、切割设备的机械基础框架进行深化设计。
