80mm快开式公用事业管线抱箍支架

　　市政公用工程的户外管线敷设作业里，架空线缆、过路套管、临时输水输气管的固定环节，长期存在安装效率低、后期拆改繁琐的痛点。传统两片式对合抱箍需要同时穿装2到4根紧固螺栓，高空作业时操作人员要一手托举管线对位、一手扶稳抱箍片，还要逐个对齐螺栓孔拧紧紧固件，单点位安装耗时久，在狭窄的管廊、桥架侧边或者登高车作业面操作时，多余的螺栓零件还容易掉落，带来高空坠物隐患。这款快开式环形支架就是针对这类场景开发的专用固定构件，适配公称外径80mm的圆形管线，把抱箍的开合、夹持、锁固功能整合在一体结构上，现场布设管线时不需要拆分零散零件，翻开铰接端的锁扣结构就能把卡箍整体套在管线外壁，扣合后通过端部的锁紧结构收束抱紧力，单人即可完成单点位固定，大幅缩短户外管线布设的辅助工时。

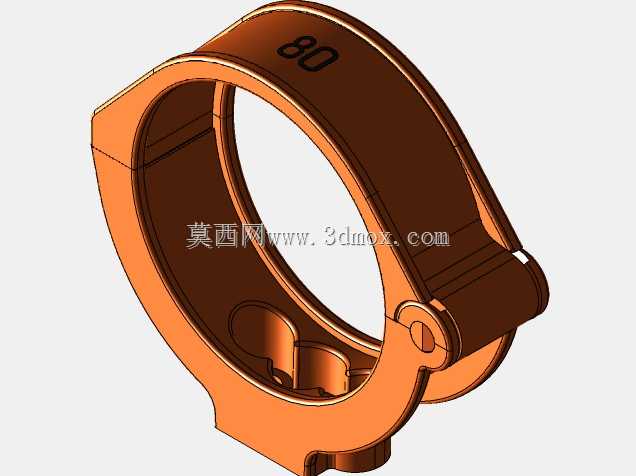

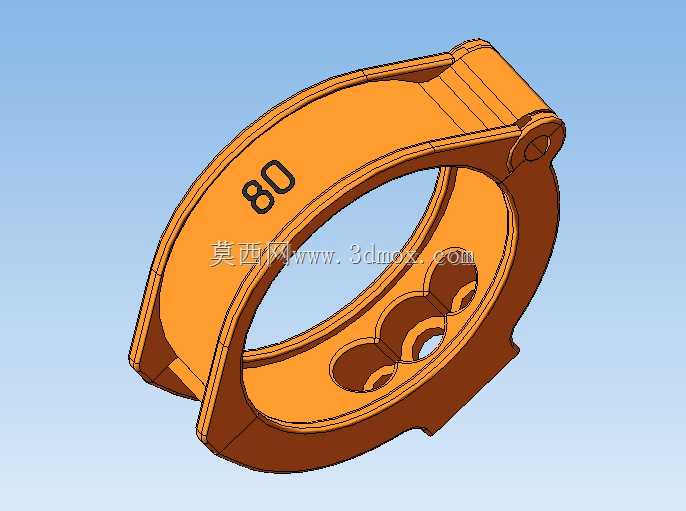

　　从结构设计逻辑来看，这款卡箍没有采用常规抱箍的双片分体形式，主体为大半圆的C型环体，环体一端设置一体式铰接座，另一端延伸出带锁紧配合位的连接耳，环体内侧对应80mm管径做了适配的圆弧贴合面，环身下部一体成型组合式安装底座，底座上预留三个对应安装孔位，既可以通过膨胀螺栓直接固定在墙面、混凝土支墩、桥架侧壁上，也可以配合U型螺栓、管卡转接件固定在角钢支架、型材立柱上。环身外侧标注的80字样直接标识适配管径，现场施工人员分拣物料时不需要测量核对，就能快速匹配对应外径的管线，避免拿错规格。环体侧壁做了等距的加强筋过渡，在控制整体壁厚、降低构件自重的同时，保证环向夹持刚度，锁紧后环体不会出现局部张开变形，长期承受管线自重、户外风载、温度形变带来的交变应力时，夹持力不会出现明显衰减。

　　实际安装边界方面，这款支架的核心适配尺寸为管线外径80mm，环体内壁圆弧直径和管线外径的配合间隙控制在1mm以内，扣合后内壁可以和PE管、PVC管、镀锌钢管、薄壁电缆保护管的外壁均匀贴合，不会出现局部点接触压伤薄壁管材的问题。下部底座的三个安装孔呈三角形排布，相比单孔或者两孔固定形式，抗扭转能力更强，当管线沿轴向出现伸缩位移、或者受到侧向风摆作用力时，底座不会绕固定螺栓转动，固定点位的稳定性更好。铰接端的转轴位置做了卷边加强，反复开合数十次也不会出现铰接处断裂、松脱的问题，运维阶段需要增减管线、更换管段时，只需要松开端部锁扣即可翻开卡箍，不需要完全拆除底座固定螺栓，二次复用率很高。

　　三维建模过程中，这类管线固定件容易被简化成等壁厚圆环，忽略开合状态下的结构干涉问题：建模时需要先验证卡箍翻开最大角度时，环体内壁是否能无障碍套入80mm外径管线，铰接转轴的配合间隙要预留0.2到0.3mm的活动量，避免锁扣扣合时出现对位卡滞。底座的安装孔位要匹配常用的M8、M10膨胀螺栓尺寸，孔边到环身的过渡位置要做圆角卸荷，避免锁紧螺栓时应力集中导致底座根部开裂。环身的加强筋高度不能突出内壁，否则会导致管线和环体之间出现线接触，不仅抱紧力不足，还会在薄壁管材表面压出凹痕。户外使用场景下，该结构可以采用注塑尼龙加玻纤材质，也可以采用冲压钢板折弯后喷塑处理，两种工艺都能适配这个一体铰接的结构形式，满足通讯、水务、电力等不同公用事业管线的架空固定需求。
