本田摩托蜗轮速度表传动替换齿件

　　这套齿形零件围绕老式跨骑摩托车速度表传动链路的失效替换展开，核心场景是车头仪表内部蜗轮蜗杆减速组长期运行后出现齿面崩缺、磨薄打滑，导致车速信号传递丢转、表针摆动失准的维修工况。原车配套的速度表驱动齿多为薄壁斜齿环结构，嵌套在仪表转轴的塑料基座内，没有单独的原厂替换件供应，整表更换成本高且老款车型配件断供，因此采用反向测绘后重新加工齿环的方案完成修复。

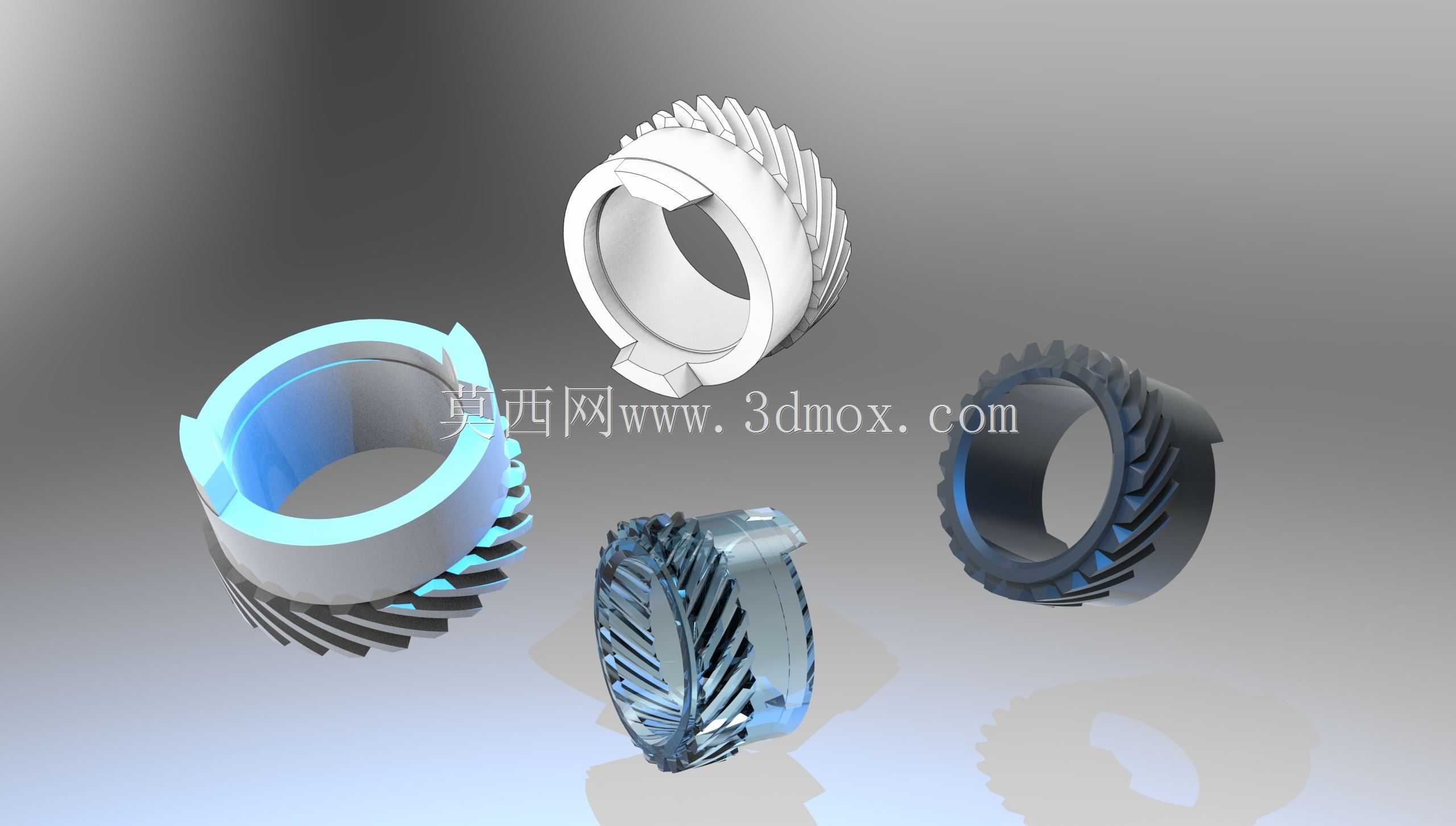

　　从实际测绘边界来看，该齿环属于大直径薄环类斜齿零件，内孔为光面过盈配合面，直接套压在速度表的从动转轴基座上，外周加工连续螺旋斜齿，和输入端的钢制蜗杆啮合，把前轮里程软轴输入的高转速低扭矩运动，按固定传动比降速后带动表针磁钢组件转动。齿环轴向厚度仅十余毫米，径向齿高占环体总半径的比例很小，设计时首先要保证内孔与基座的配合公差：过盈量控制在0.02至0.05mm区间，既可以传递啮合扭矩不出现相对滑转，又不会因为压装应力撑裂薄壁环体。齿向采用和原车蜗杆完全匹配的螺旋角，测绘时通过三坐标采集旧齿残留的三个完整齿面点位，反推螺旋升角与法向模数，保证替换件装入后啮合侧隙在0.03至0.08mm之间，侧隙过大会出现表针起步旷量、低速抖动，侧隙过小则会出现卡滞、软轴扭断的故障。

　　材料选型上没有沿用原车的普通ABS注塑件，而是选择PTFE棒材在CNC车铣复合设备上直接切削加工。PTFE本身自润滑特性优异，和钢制蜗杆对磨时不需要额外加注润滑脂，长期运行不会出现塑料齿常见的干磨发热、齿面熔融掉渣问题；同时材料韧性足够，压装时内孔可以产生微量弹性变形适配轴径公差，不会像脆性工程塑料那样一压就崩边。加工时先车削内外圆与两端面，保证环体两端面平行度小于0.02mm，再用四轴联动铣削逐齿加工螺旋齿面，最后人工去除齿顶锐边毛刺，避免装配初期锐边刮伤蜗杆表面。

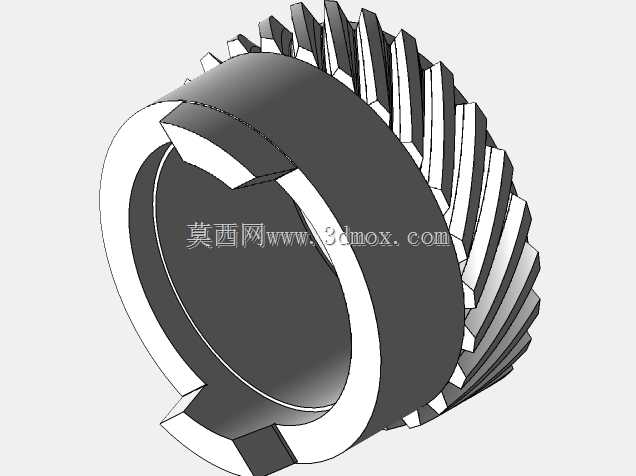

　　建模过程中特意保留了齿环外侧的定位凸耳结构，这个小凸耳卡在仪表基座的限位槽内，防止齿环受啮合轴向力时出现周向以外的窜动；内孔边缘做了0.5mm的导入倒角，压装时可以顺利对准转轴，不会切伤轴面。整个齿组的安装边界完全兼容原车仪表腔体内的空间，不需要修改周边的磁钢、表针支架任何结构，替换后即可恢复速度表的准确传动，适配长期户外骑行、温差变化大的使用环境，解决老款车型配件缺失的维修痛点。
