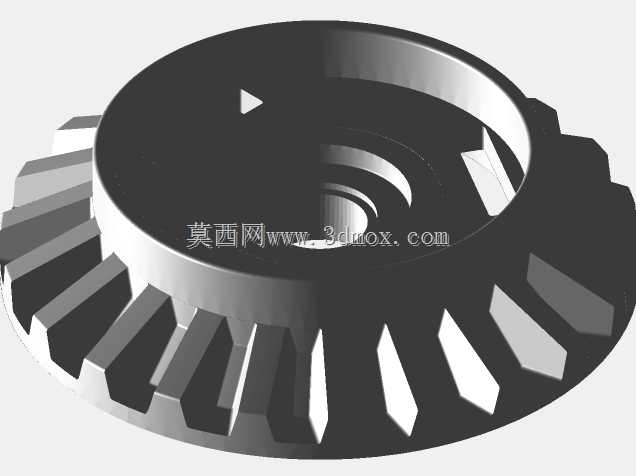

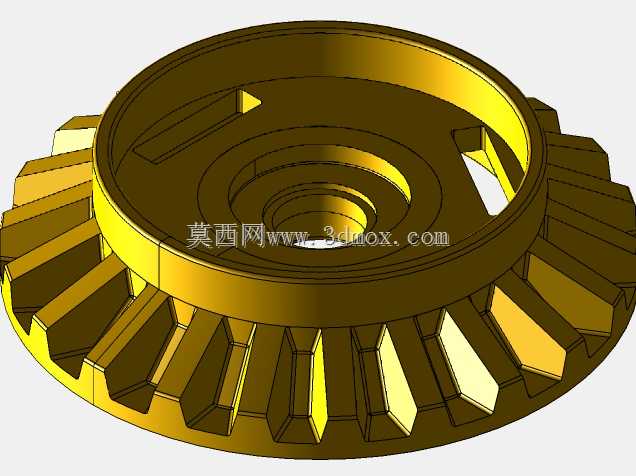

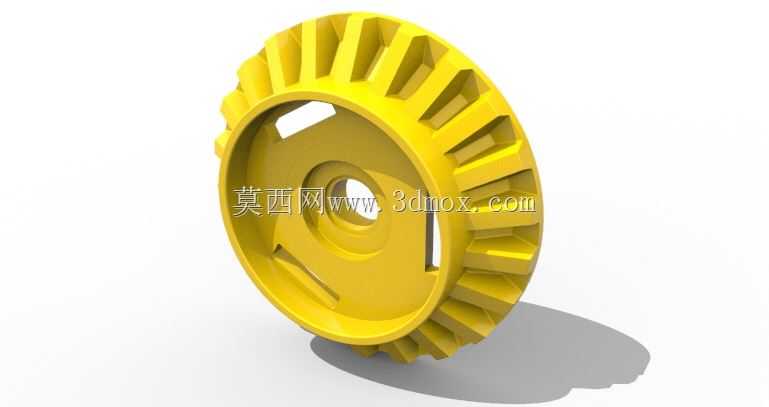

乐高科技组22齿锥齿轮传动件

　　在搭建小型机械传动结构时，锥齿轮承担着改变动力传递方向的核心作用，这款22齿锥齿轮正是乐高科技组体系里用于正交轴动力换向的典型零件。它最常见的应用位置，是积木车辆的前后桥差速器输入端、小型转向机构的动力换向节点，以及教学演示台架上90度交错轴传动的演示单元。在整车模型里，电机输出的旋转动力往往沿底盘纵向布置，而车轮需要绕横向轴转动，直齿轮无法完成轴线垂直的动力交接，这类锥齿轮就通过齿面的啮合，把纵向扭矩平稳折转90度传递给车桥，配合差速壳内部的行星小齿轮，还能让左右车轮在转弯时获得不同转速，避免轮胎打滑、积木销钉承受额外扭转载荷。

　　从结构功能上看，该零件属于伞形锥齿轮范畴，22个轮齿沿锥形基体的外缘均匀分布，齿向顺着锥面母线方向排布，啮合时两个配对锥齿轮的轴线理论上交于锥顶一点，齿面之间为线接触，相比简易摩擦轮传动，它不会出现打滑丢转的问题，动力传递的相位关系完全确定，这对于需要精准同步动作的积木机械臂、翻斗机构、升降平台来说尤为关键。齿轮中心预留了标准十字轴孔，能够直接适配乐高科技组的十字截面传动轴，轴孔和齿圈之间的腹板做了大面积镂空，既减轻了零件整体重量，也让转动惯量维持在较低水平，小型积木电机输出扭矩有限，低惯量的齿轮在启停瞬间不会产生过大的惯性冲击，销接位置不容易松脱。腹板上还预留了多个异形卡槽与销孔，除了穿入传动轴之外，还可以和周边的支架、连杆、限位块进行卡扣固定，不需要额外加装复杂轴承座，就能把齿轮的轴向位置限定在设计工位上，装配时顺着十字轴推入到位，卡槽卡合后齿轮不会沿轴窜动，啮合间隙保持稳定。

　　设计这类积木齿轮时，首先要兼顾啮合精度和积木零件的装配公差特性。注塑成型的塑料零件存在一定拔模斜度，齿面的锥度参数需要和配对的14齿锥齿轮严格匹配，分锥角、齿顶高、齿根高都按照固定传动比换算，保证22齿和14齿配对时传动比稳定在14比22，换向过程中齿面啮合印痕落在齿面中部，不会出现齿顶干涉、齿根卡滞的情况。考虑到积木零件经常被反复拆装、齿面频繁承受冲击载荷，齿根位置做了圆角过渡，避免应力集中导致齿根断裂；齿轮外缘的齿顶厚度均匀，啮合时接触冲击被塑料件自身的韧性吸收，运转噪音远低于金属齿轮，也不会因为磕碰崩齿。

　　从安装边界来看，该齿轮的外圆直径、锥面轴向厚度都符合科技组零件的标准模数网格，装入桥壳内部时，齿轮背面的环形凸台可以贴靠在桥壳的限位壁上，承受啮合时产生的轴向分力——锥齿轮传动和直齿轮不同，啮合过程中除了圆周方向的切向力，还会产生沿轴线方向的轴向推力，这个凸台和桥壳壁面配合，就能把轴向力直接传递到壳体上，不需要额外加装推力轴承。腹板上的镂空槽同时充当装配避让位，当桥壳内部穿过其他连杆或者销钉时，这些杆件可以从镂空区域穿过，不会和齿轮发生运动干涉，在紧凑的车桥空间里大幅提升了布局自由度。在教学场景中，这款齿轮也常被用来演示锥齿轮传动的速比换算、轴向力产生原理，透明外壳的演示台架可以直接观察齿面啮合的全过程，帮助初学者理解相交轴传动和平行轴直齿轮传动的核心差异，在小型自动化积木生产线、转向云台、分度机构里，它也能作为换向核心件，把水平布置电机的动力转化为垂直方向的旋转输出，完成工位翻转、转盘分度这类动作。
