内螺纹连接端口防护密封端盖结构

　　该端盖结构主要面向流体管路、液压气动回路、工业设备外露接口的长期防护与临时封堵场景，在车间装配转运、户外设备存放、管路分段试压、检修端口封闭等工况中使用频率较高。带内螺纹的设备接口在未完成对接时，螺纹牙型直接暴露在环境中，加工残留的切削液、现场扬尘、雨水冲刷都可能造成螺纹锈蚀、牙面磕碰损伤，后续对接时极易出现密封失效、螺纹咬合卡滞的问题，这类旋合式防护端盖正是为解决该类端口防护需求设计。

　　端盖采用M20×1.5普通细牙内螺纹与连接器端口配合，细牙螺纹螺距小、旋合自锁性更好，在设备振动工况下不易出现松脱，旋合过程中沿端口外螺纹逐步进给，盖体端面与连接器端口端面贴合后形成轴向压紧，可在端口处形成封闭防护空间。端盖外侧设计有轴向防滑棱条，棱条沿盖体圆周均匀分布，徒手装配时手部与盖体的接触摩擦力足够，日常拆装不需要借助专用扳手，在批量端口封堵作业时能大幅提升装配效率；盖体根部设计有环形凸缘，凸缘外径大于盖身，既可以作为旋合到位的轴向限位结构，也能在端盖堆叠存放时减少棱条之间的磕碰磨损。

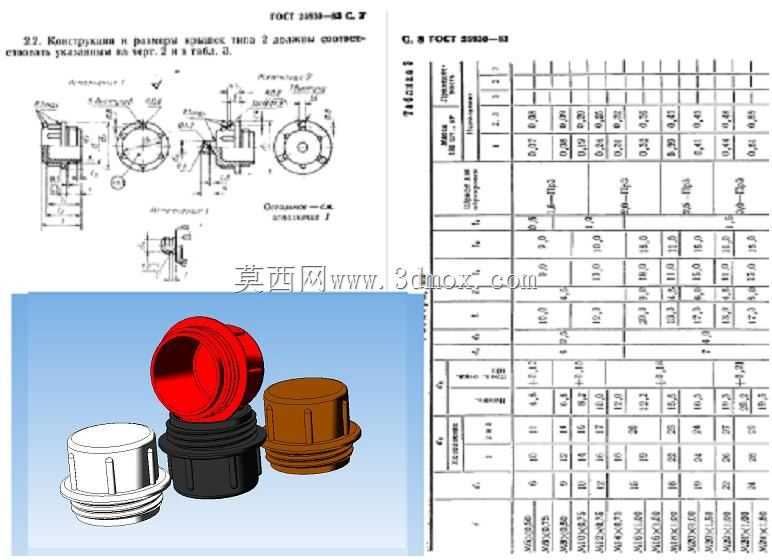

　　建模过程中优先完成端口配合参数的关联定义：先依据GOST 25930-83标准中2型连接器的接口尺寸，提取外螺纹大径、螺距、有效旋合长度、端口端面倒角尺寸作为基础参照，端盖内螺纹的小径、大径公差按照一般防护密封件的配合间隙选取，既保证徒手旋合时无卡滞，又避免配合间隙过大导致盖体在螺纹上旷量晃动。盖体内部预留有密封容腔，旋合到位后盖体内顶面与连接器端口端面之间可放置平垫片，针对有低压防尘、防溅水要求的工况，选配橡胶平垫即可实现IP54级别的端口防护；针对仅需防尘、无密封压力要求的普通转运工况，也可直接不加垫片旋合使用。

　　从安装边界来看，端盖旋合后整体轴向突出连接器端面的尺寸控制在紧凑范围内，盖体最大外径略大于螺纹公称直径，在密集排布的阀组、多通连接器面板上，相邻端口的端盖之间不会出现干涉，设备外包装箱内部也不需要为突出的端盖预留过多避让空间。盖体壁厚按照通用工程塑料注塑成型的工艺要求设计，侧壁厚度均匀过渡，根部凸缘位置做圆角加强，避免注塑冷却过程中出现缩痕、内部应力集中，长期受日光老化、低温环境影响时也不易出现脆裂。

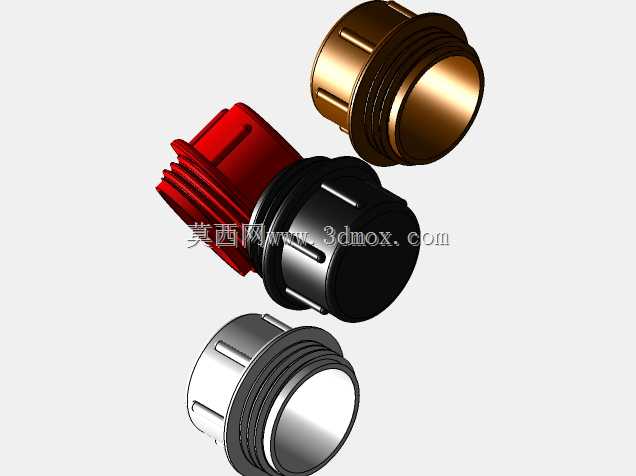

　　不同配色的端盖可用于现场管路的功能区分：比如红色端盖封堵压力油口、黑色端盖封堵回油口、棕色端盖封堵气路接口、白色端盖封堵水路或备用接口，车间检修人员无需逐个核对端口标识，通过端盖颜色即可快速区分回路类型，降低检修后接错管路的概率。端盖的外轮廓无尖锐棱角，所有棱边均做倒圆处理，装配人员徒手操作时不会被毛刺划伤，外露的防滑棱条边缘也做了小倒角，反复旋合拆装时不会磨损手部防护手套。

　　在三维结构校验阶段，需重点核对螺纹旋合的行程干涉：端盖内螺纹的有效旋合长度要略小于连接器外螺纹的有效长度，避免端盖旋到底时内螺纹末端与连接器外螺纹的根部退刀槽发生硬顶；盖体内腔的深度要大于连接器端口外露的导向段长度，保证端面压紧时内腔不会与端口内部的阀芯、密封圈等内置零件发生碰撞。端盖外周的防滑棱条数量、高度经过适配，棱条过高会导致盖体脱模难度增大，棱条过低则防滑摩擦力不足，建模时棱条高度取壁厚的0.6倍左右，兼顾防滑性能与注塑工艺性。

　　这类端盖除了新设备出厂时的端口防护，也可作为备件长期储备，设备现场拆解检修后，暂时不回装的管路接头随时可以用对应规格的端盖封堵，避免检修周期内端口进入杂物，后续复装时不需要再次清洗螺纹内部，能有效减少管路装配前的清洁工作量。
