KINGMAX轻量化34.3克数字舵机结构

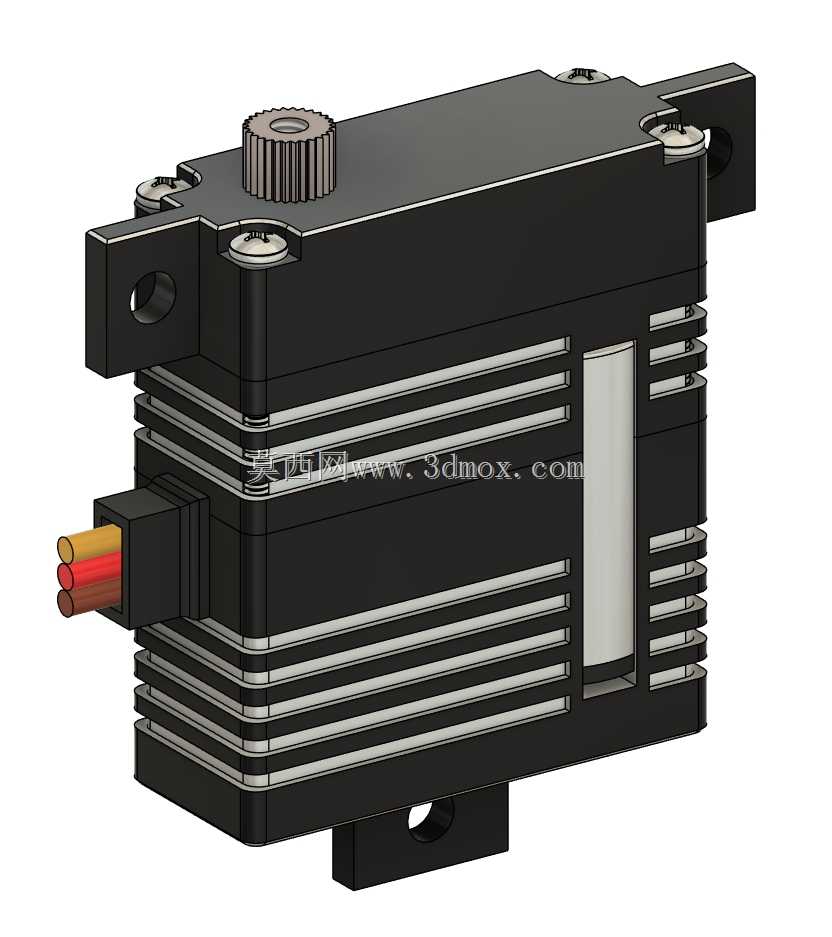

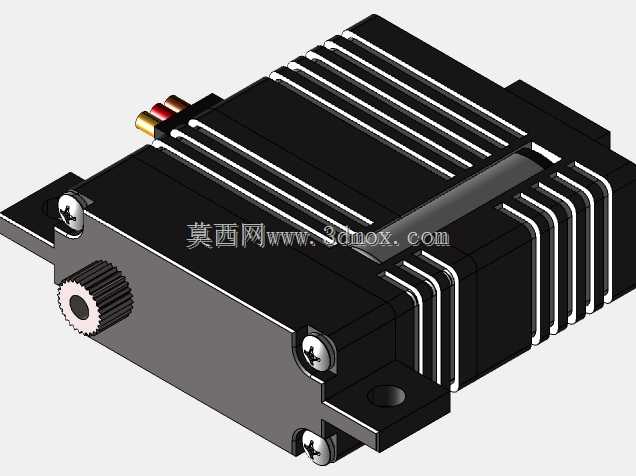

　　该三维结构呈现的是一款面向小型运动机构的轻量化数字舵机，整机采用近似长方体的金属壳体布局，主体以黑色阳极氧化铝合金外壳为承载框架，壳体两侧布置多道平行散热筋，既增加壳体与空气的接触面积，也在有限壁厚下提升外壳抗弯刚度。顶部设置带滚花纹理的输出轴调节端盖，输出轴周边通过多枚内六角螺钉将上盖与主体壳体锁紧，保证内部减速齿轮组、驱动电路板与电位反馈元件处于封闭防护空间内。壳体左右两端延伸出带圆孔的安装耳，底部额外设置居中安装凸台，三类固定位置可适配不同机架的安装约束，安装孔位与舵机标准摆臂连接尺寸保持兼容，方便直接替换同规格航模舵机。前端一侧引出红黑两根动力线缆，用于接入接收机或控制器的供电与PWM信号回路，线缆从壳体侧部的限位槽穿出，避免摆臂运动过程中对线束产生拉扯。

　　从实际用途看，这类小质量舵机大量出现在固定翼航模舵面控制、小型机器人关节、云台俯仰调节、教育竞赛机器人动作执行以及轻载自动化定位机构中。它的核心任务是把控制板发出的脉冲宽度指令转换为输出轴的指定角度，并在负载扰动下维持位置。相比简易电机加连杆的开环方案，舵机内部集成减速机构、位置反馈和驱动电路，外部只需要提供电源和标准控制信号，即可完成角度闭环，对结构设计者来说可以大幅减少传动链设计工作量。

　　建模时需要重点把握几个边界。首先是外形包络，壳体主体呈窄长矩形，顶部输出轴轴线与底部安装面之间存在确定高度，端部安装耳向两侧伸出，若在整机布局中忽略耳片厚度和螺钉头空间，装配时容易与相邻肋板或机身蒙皮发生干涉。其次是输出轴的运动范围，摆臂绕顶部轴线往复摆动，周围应预留足够扇形空间，不能只按静态壳体轮廓留空。再次是线束出口方向，前端线缆需要弯曲半径，线槽和扎带位置应避开舵机摆动区域，同时保证接插件插拔空间。

　　壳体上的横向散热筋并非单纯装饰。数字舵机在高频动作、堵转或持续保持力矩时，驱动MOS管和电机会产生热量，筋条把热量从内部传导到外表面，并通过飞行或设备运动中的气流带走。上下盖结合处采用螺钉压紧，能够抑制齿轮箱在冲击载荷下的错位；端部耳片的开孔用于穿装减振胶圈或金属螺钉，在航模振动环境中可降低壳体直接受载。顶部滚花端盖对应输出轴及齿轮系的装配位置，外观细节也反映了内部传动模块的维护与定位关系。

　　结构设计思路上，该舵机把质量控制放在突出位置。34.3克级别的执行器通常安装在对重心敏感的位置，例如模型飞机机翼根部、尾翼附近或小型机械臂末端，因此壳体在保证螺钉柱、轴承座和安装耳强度的前提下，尽量减少实体材料堆积；散热筋同时承担加强筋作用，使薄壁外壳不易在拧紧螺钉时变形。侧面浅色长条区域可作为壳体标识或内部元件位置的外观分界，模型中保留该特征有助于渲染和工程评审时识别产品方向。

　　在选型和装配校核中，工程师通常会先根据机构所需扭矩、摆角和响应速度确定舵机规格，再检查安装孔距、输出轴高度、摆臂长度以及线束方向。对于机器人关节，还要考虑舵机壳体能否承受侧向弯矩；若输出端通过连杆带动舵面，则需把连杆力分解到摆臂孔位，确认最不利角度下的等效扭矩不超过持续工作能力。对于三维建模人员，模型应保留安装耳、螺钉、输出轴、线缆、散热筋、底脚和壳体分模线等关键特征，因为这些结构会直接影响总装干涉检查、运动仿真和加工支架设计。整体来看，该作品适合用于轻载伺服执行机构的结构展示、航模部件装配、教学机器人设计以及小型自动装置的空间布局验证。
