卧式三相异步电动机整机结构

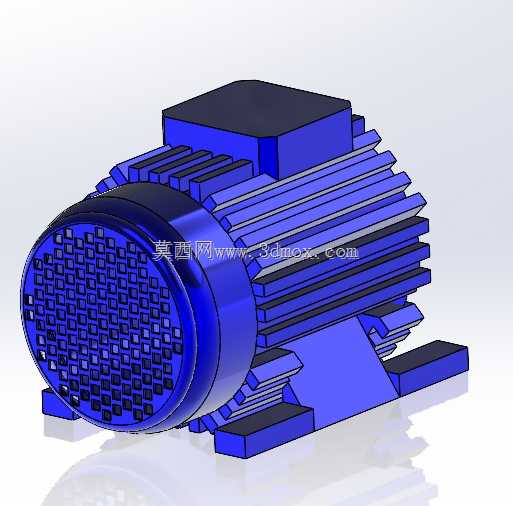

　　这套三维结构围绕卧式三相异步电动机展开，主体包含带散热筋的圆筒形机座、前端盖、输出轴端传动齿轮、顶部接线盒以及底部安装脚座，适合在机床进给、小型输送线、风机水泵配套和普通工业传动场景中作为动力源进行布局校核。实际选型时，电动机往往不是孤立零件，而是要与带轮、联轴器、齿轮箱或泵体对接，因此模型把轴伸位置、端盖止口、地脚螺栓孔间距和接线盒朝向都做了明确表达，便于在总装阶段检查干涉、预留检修空间，并确认皮带张紧或联轴器对中路径。

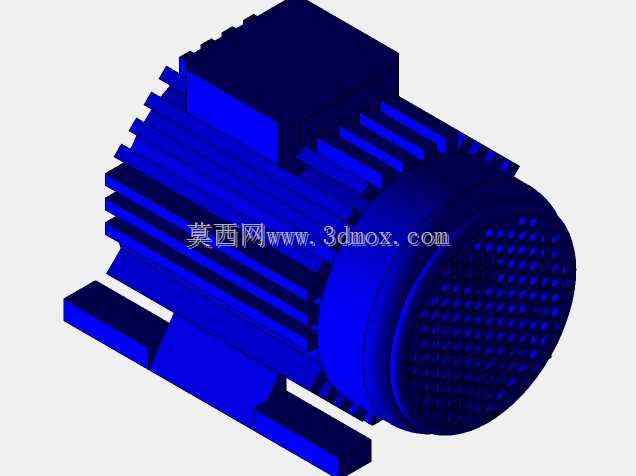

　　从结构功能看，机座外圆密布轴向散热筋，目的不是装饰，而是增加壳体与空气的接触面积。自扇冷电机运行时，内部风扇带动气流沿散热筋轴向穿过，把定子铁芯产生的热量传到机座表面再散出。建模时若把散热筋做成简单贴图，后续做热边界估算、防护罩设计或外部管路避让时就会失真；这里将筋条高度、间距和端部过渡单独成型，能够反映真实外形包络。顶部方盒为接线盒，内部用于容纳三相绕组引出线、接线端子和接地件，盒体位置决定电缆桥架走向，也影响电机靠墙安装时的最小开盖距离。

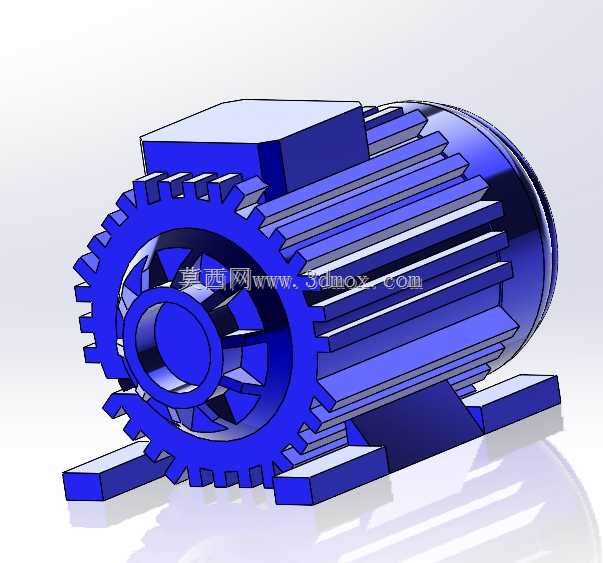

　　前端输出侧采用端盖与轴承室结构，轴端配合齿轮传递转矩。齿轮的齿形、轮毂和中心孔在模型中形成清晰的传动界面，设计人员可以据此核对齿宽是否超出轴伸长度、齿轮端面与端盖之间是否留有拆装间隙，以及键连接位置是否合理。底脚为卧式电机常见的双支承脚结构，脚座平面承担整机重量和工作振动载荷，安装面需要与设备底座或滑轨贴合；螺栓孔周围保留足够压紧面积，避免因孔边过薄导致紧固后壳体局部变形。对于需要频繁调整中心高的设备，地脚外侧还应预留张紧调节余量。

　　建模思路上，整机以机座轴线为装配基准，定子外壳、端盖、转子轴和底部脚座保持同轴或共面关系。散热筋采用阵列方式建立，既能保证筋条均匀分布，也方便在派生不同功率等级时调整筋高、筋数和机座长度。接线盒作为独立子装配位于机座上方，其轮廓与圆筒壳体相交处需要保留合理过渡，避免实际铸件出现尖角应力集中。前端齿轮与输出轴按配合关系定位，端盖螺栓区域、轴承压装空间和轴肩位置共同决定维修拆卸顺序。

　　外形边界方面，圆筒机座构成最大径向包络，散热筋外圆决定电机与防护罩、机架侧板之间的安全间隙；接线盒向上增加高度，底部脚座决定安装基准面；轴伸端齿轮向前扩展传动空间，后端盖则要预留风罩和风扇位置。布置设备时，不能只看电机样本上的中心高，还应把电缆弯曲半径、接线盒开盖方向、地脚螺栓放入工具空间、吊装姿态以及轴向抽轴检修距离一并纳入三维总装。若电机靠近切削液飞溅区域，还需结合接线盒朝向和底脚高度判断排水、防液和维护便利性。

　　在工程应用中，这类模型的价值在于把动力接口、安装接口和维护边界提前暴露。通过三维装配，可以检查齿轮与防护罩是否碰擦，确认传动件拆装时不必拆除相邻管线，也能校核底脚孔与设备底板孔位是否一致。对结构设计人员而言，电机外形不是单纯外观件，而是连接电气供电、机械传动、热扩散和基础固定的核心部件；每一处散热筋、脚座、端盖和接线盒尺寸，都会影响整机布局可靠性与后期维护效率。
