带制动功能交流伺服电机三维结构

　　该三维结构呈现的是一款集成失电制动单元的交流伺服驱动电机，这类执行部件在自动化产线、立式进给轴、倾斜输送机构以及需要断电位置保持的设备中使用频率很高。普通伺服电机在断电后，若负载存在重力分量或外力扰动，输出轴会发生不受控的位移；而带制动器的版本能够在动力切断时迅速锁止转轴，避免工装下滑、工件偏移或机构碰撞，因此在机床Z轴、桁架机械手升降轴、包装设备抬升机构和精密变位机中属于关键选型部件。

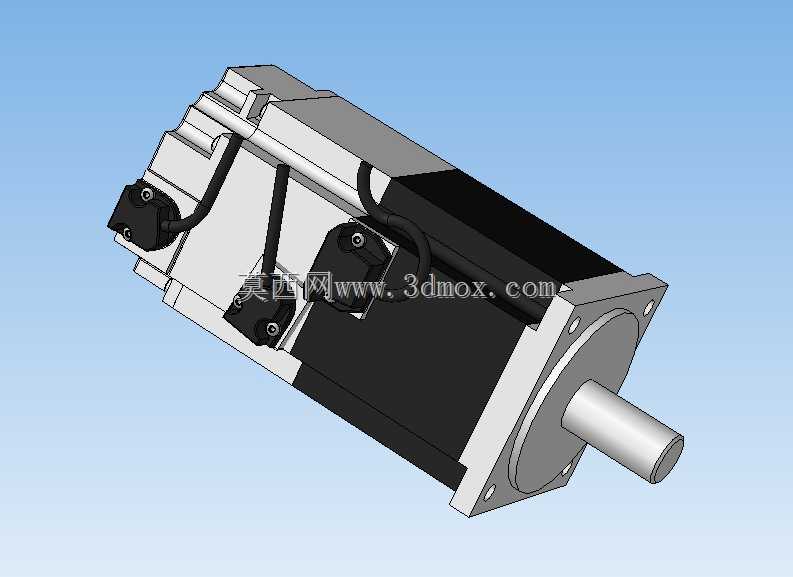

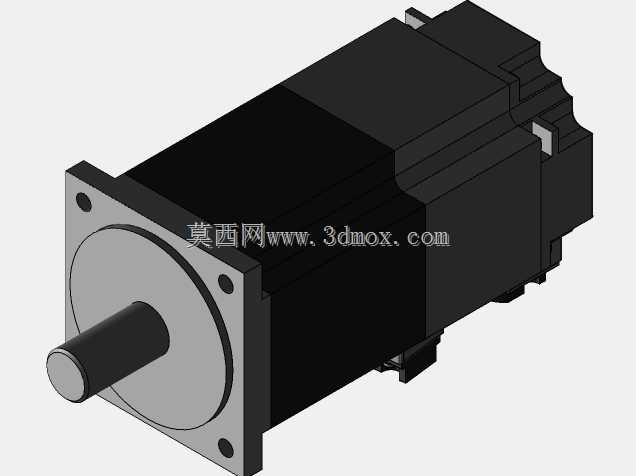

　　从外形结构看，模型完整还原了伺服电机的主体壳体、前端法兰、输出轴、后端制动组件、动力连接器与反馈连接器。前端采用方形安装法兰，止口与轴伸位置按照伺服电机常见安装边界布置，便于工程师在布局时校核联轴器、减速机或同步带轮的配合空间。输出轴为圆柱形轴伸，端部承担扭矩传递，轴径、法兰孔距和止口直径共同决定电机与负载侧的安装兼容性。进行整机三维布置时，不能只关注电机本体长度，还要预留轴端连接件的装配长度，并保证法兰端面与安装板之间贴合可靠。

　　电机中段壳体承担定子支撑、散热和防护作用，外轮廓的棱边、加强筋和接线部位均在模型中有所体现。伺服电机对散热条件较敏感，壳体周围若被线槽、钣金或其他驱动部件过度遮挡，会降低连续运行时的热交换能力。实际设备设计中，通常会在电机侧面保留通风间隙，避免动力线缆紧贴壳体高温区域；在多轴密集排布的机柜或滑台上，还需要结合安装方向检查连接器出线角度，防止线缆在运动过程中被拉扯。

　　后端集成的制动器是该结构区别于常规伺服电机的重点。制动模块一般布置在电机尾部，与转子轴系配合，在通电状态下释放，断电状态下通过弹簧力压紧摩擦副实现抱闸。模型尾部体积相比普通电机略有增加，选型时若设备内部空间紧张，应把制动段长度计入总安装长度，而不能仅按无制动电机样本尺寸预留。制动器的供电与电机动力电源并非同一控制逻辑，设备调试时通常由伺服驱动器或独立制动继电器控制，在伺服使能、电机建立保持力矩后再打开抱闸，停机时则先减速并封锁输出，再释放制动，以减少摩擦片冲击。

　　两个侧向连接器分别对应动力线和编码器反馈线，接口位置和出线方向对走线设计影响明显。模型中连接器位于壳体侧后方，带有明显的插头外形，便于在三维布线阶段检查线缆最小弯曲半径。对于拖链跟随运动的轴，电机线缆应留有松弛段，并通过固定点分担接头受力；若电机随滑台高频往复，连接器根部不能承受持续弯折，否则容易出现断线或接触不良。结构设计时还应注意动力线与编码器线分槽布置，减少干扰对位置反馈的影响。

　　在机械传动配合方面，该类电机常与精密行星减速机、滚珠丝杠、齿轮齿条或同步带轮连接。若直接驱动丝杠，需校核轴伸承受的径向力，避免带轮张紧或皮带侧向载荷超过电机轴承允许值；若通过联轴器连接，应优先选用挠性联轴器补偿同轴度误差，同时保证联轴器外径不与法兰安装螺钉干涉。电机轴中心高、法兰止口和安装螺钉位置构成主要定位基准，安装板加工时需要控制止口配合与端面垂直度，否则会引起振动、噪声和轴承温升。

　　从维护角度看，带制动伺服电机在设备上属于不易频繁拆卸的部件，三维布局阶段应为尾部接线、散热空间和拆装螺钉留出操作余量。若电机安装在垂直轴上，制动扭矩还需结合负载重量、丝杠导程、传动效率和安全系数复核，不能只按电机额定转矩判断。模型将壳体、轴、法兰、连接器和制动段作为完整结构表达，能够用于设备干涉检查、安装板设计、线缆走向规划以及驱动部件选型评审，帮助工程人员在详细设计阶段提前发现长度超差、接线方向不合理和维护空间不足等问题。
