锁钩级进折弯冲压成型模具结构

　　这套模具针对小型锁钩类五金冲压件的折弯成型工序开发，属于薄板冷冲压领域常用的单工序折弯印模结构，在民用锁具五金、箱包扣件、机柜门锁配件的量产车间里，这类模具直接安装在开式固定台压力机的滑块与工作台面之间，完成条料冲裁后坯件的最终折弯压型作业。

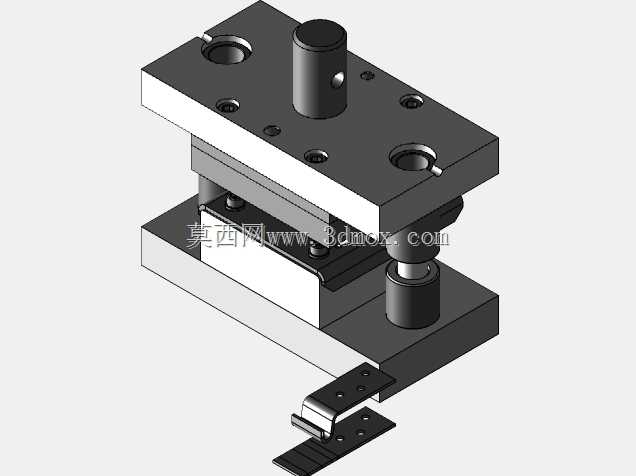

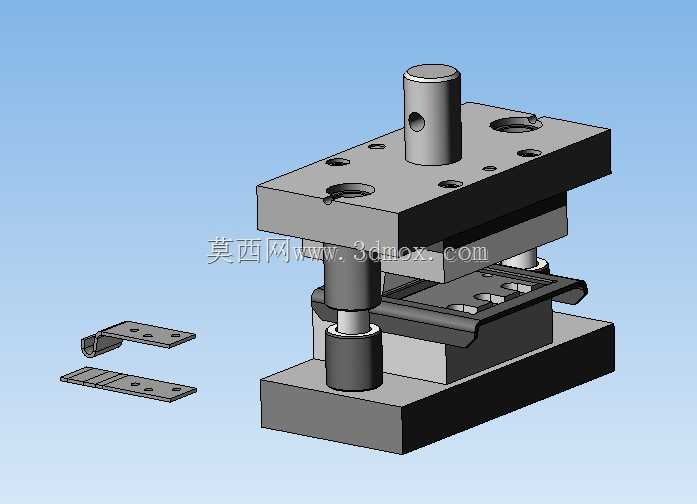

　　整套模架采用标准后侧导柱导向结构，上下模座均为厚钢板铣削加工而成，两根导柱配合可拆卸导套实现合模过程的精准导向，即便压力机滑块存在小幅运行偏差，导柱副也能保证上下模刃口、成型型腔的对位精度，避免折弯过程中出现偏载啃模、工件侧壁厚度不均的问题。上模部分通过模柄与压力机滑块端面的安装孔连接，模柄采用压入式装配，与上模座同轴度控制在0.02mm以内，装模时只需将模柄置入滑块孔后锁紧压块，再调整下模座在工作台面上的位置，让漏料孔与工作台的排料口对齐即可完成装机，不需要额外做复杂的找正操作。

　　成型工作区的设计完全匹配锁钩坯件的外形特征：下模的折弯凹模采用镶块式结构，型面按照锁钩最终的弯折角度、钩头圆弧半径精加工成型，镶块通过螺钉和销钉固定在下模座的安装槽内，后续量产中如果型面出现磨损、或者需要调整折弯回弹量，只需要拆下对应镶块做修磨或者更换，不需要整体报废下模，大幅降低了工装维护成本。上模对应的折弯凸模同样采用独立安装结构，凸模的压合面与凹模型面的间隙按照待加工板材的厚度设定，普通低碳钢薄板时间隙取板厚的1.05到1.1倍，既可以保证板材在折弯过程中顺利发生塑性变形，又不会因为间隙过小挤压划伤工件表面、增大模具的开合负载。

　　模具的工作逻辑完全适配冲压车间的作业流程：待加工的锁钩平板坯件预先完成外形落料、孔位冲裁，操作工将坯件放置在下模的定位挡块之间，定位挡块的位置完全对应坯件的外轮廓，放件时只需将坯件边缘靠紧挡块就能保证成型位置一致，不需要每次做尺寸对齐。压力机滑块带动上模下行时，首先由压料板接触坯件表面，将坯件牢牢压紧在凹模型面上，避免折弯过程中板材发生移位、翘曲；随后凸模继续下行，逐步将板材压入凹模型腔，完成锁钩钩体的弯折与局部印字/压印成型，到下死点位置时适当保压，可以有效抵消低碳钢折弯后的回弹角，保证成型后的锁钩弯折角度稳定在图纸要求的公差范围内。滑块回程后，上模随之上行，成型完成的锁钩工件要么留在下模型腔表面由操作工直接取出，要么通过预留的漏料通道从下模座底部排出，整个作业循环耗时仅数秒，配合自动化送料机构时可以实现连续无人化量产。

　　从安装边界来看，模架的闭合高度、模柄直径、下模座的长宽尺寸都适配车间常用的中小型开式压力机，上下模座的四周预留了标准的压板槽，装模时使用U型压板配合T型螺栓即可将模具牢牢固定在压力机工作台和滑块端面上，不需要额外加工定制连接结构。模具导向副的行程覆盖整个滑块的运行区间，开模状态下导柱依然有足够长度留在导套内部，不会出现导向脱开的情况。日常生产中只需要定期给导柱、导套接触面加注冲压润滑油，及时清理型面周边残留的金属碎屑，就能长期保证成型精度，这类结构在中小批量五金件的冲压生产中通用性极强，调整成型镶块后也可快速适配同类型不同尺寸的钩类扣件加工需求。
