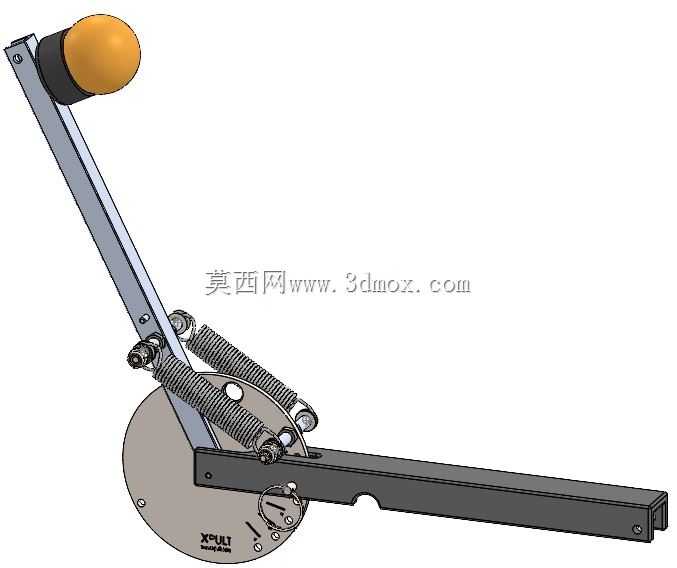

这套弹射实验装置脱胎于课堂演示需求,核心目标是把抽象的弹性势能转化、抛射轨迹与动量传递过程,变成可反复操作、可定量观测的实体机构。装置整体采用长臂杠杆式布局,底部为一块平直的金属承力梁,作为整机与实验台面接触的安装基准;梁体上预留有铰接孔位与刻度区域,既承担支撑作用,也方便在调试时快速读取摆臂转过的角度。摆臂绕底部圆盘处的铰点回转,长臂末端设置球托,用来放置乒乓球一类的轻质抛射物,球托采用半包络结构,发射瞬间既能约束球体初始姿态,又不会在脱离阶段产生额外摩擦干涉。

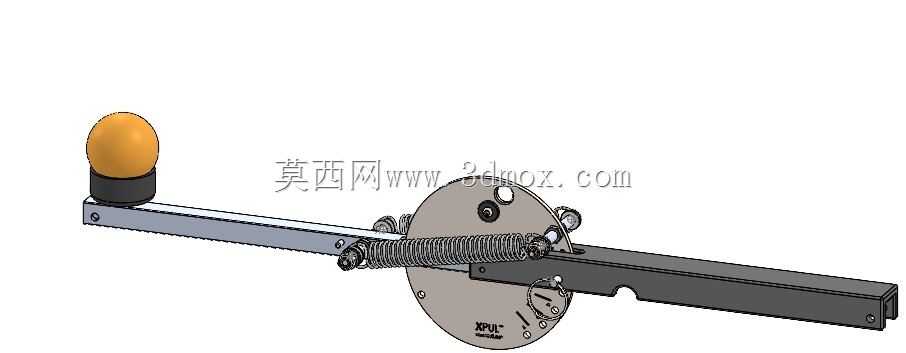

动力来源集中在铰接区域附近的两根拉伸螺旋弹簧。弹簧一端挂接在摆臂中段的调节销上,另一端固定于底梁对应的挂点,摆臂被拉至待发位置时弹簧被显著拉长,储存弹性势能;释放后弹簧拉力沿力臂产生回复力矩,驱动摆臂快速前摆,到达行程末端由机械限位止动,球体因惯性沿切线方向飞出。这种布置把弹簧力作用点放在铰点与球托之间,力臂比例经过权衡:越靠近铰点,所需弹簧拉力越大但结构越紧凑;越靠近球托,手感越轻却需要更长的弹簧行程。最终挂点选在摆臂约三分之一处,兼顾了拉力、行程与整体刚性。
从实际教学场景看,这类装置主要服务于大学物理、工程力学和实验设计课程。讲师可以通过更换挂点位置改变弹簧预紧力,通过调整摆臂起始角度改变发射仰角,让学生分组测量射程、初速度与能量转换效率,再与理论抛物线公式相互校核。底梁圆盘上的角度刻线就是为这种定量实验准备的,读数直观,不需要额外加装 protractor。装置对安装边界要求不高,底梁平放于实验桌即可,必要时通过夹具压住梁体末端,防止发射瞬间整机后坐移位;长臂向上摆动,后方和上方需留出足够净空,避免摆臂及球体触碰障碍物。
结构建模时需要重点处理几处配合关系。铰接轴是整机回转精度的关键,摆臂与底梁之间通过轴套或螺栓形成旋转副,轴向间隙要控制得当,既保证转动灵活,又不能出现明显窜动。弹簧挂点采用销轴加开口挡圈或螺母锁紧的方式,承受反复冲击载荷,销孔周边应视为高应力区,板件在此处做了加宽与圆角过渡。摆臂本体看起来是细长杆件,实际承受弯曲与扭转复合载荷,截面选型和铰接处加强片的布置直接决定发射稳定性;若臂体刚度不足,释放瞬间会产生侧向抖动,球体出射方向就会偏离预期。
限位设计同样不可忽略。摆臂前摆到设定位置必须被可靠止住,才能把动量有效传递给球体,而不是让臂体无约束甩动。模型中在底梁与摆臂之间设置了止动接触面,冲击载荷通过该接触面传回底梁,再由桌面摩擦和压持约束平衡。调试时常见的问题是弹簧预紧量过大导致限位冲击剧烈、整机跳动,或预紧量过小导致初速度不足、实验现象不明显,因此挂点通常做成多档可调,用不同孔位适配不同教学项目。
外形上装置没有封闭外壳,所有杆件、弹簧、铰点和紧固件都外露,这种开放式结构恰恰适合教学:学生可以直接观察弹簧伸缩、杠杆转动和力的传递路径,理解能量如何一步步转化。球体选用亮色轻质球,质量小、安全性高,即便在教室内发射也不易损坏物品。整体拆装比较方便,弹簧、销轴和球托都属于易更换件,磨损后可以单独替换,维护成本低。
从三维建模角度看,该装置涵盖了钣金/板件切割、长杆件、标准弹簧、销轴紧固件和球体等多类特征,装配关系以铰接旋转副和弹簧挂接为主,适合用来练习运动仿真:在软件中定义铰接旋转、弹簧刚度与预拉力、止动接触和球体脱离接触,即可复现发射全过程,输出摆臂角速度、球体初速度等曲线,再与课堂实测数据对照。这种从机械结构到物理现象再到仿真验证的完整链条,正是该装置在实验教学中的价值所在。
