带外螺纹连接器防护端盖结构设计

　　这类带外螺纹的连接器端盖，在工业管路、液压气动接口、电气线缆接头以及设备储运环节中承担着非常关键的防护作用。现场设备出厂前、管路分段预装后、检修期间临时敞口的接头，如果长期暴露在车间粉尘、焊渣飞溅、雨水冲刷或油污环境中，螺纹牙型很容易被磕碰损伤，接口密封面也可能进入铁屑、砂粒，后续对接时不仅装配阻力增大，还会造成密封失效、介质泄漏等隐患。端盖通过内螺纹与连接器外螺纹旋合，把端部接口完全封闭，使外露螺纹和对接端面处于被包覆状态，搬运、吊装过程中即使受到轻微碰撞，外力也先作用在端盖外壁，不会直接损伤接头配合部位。

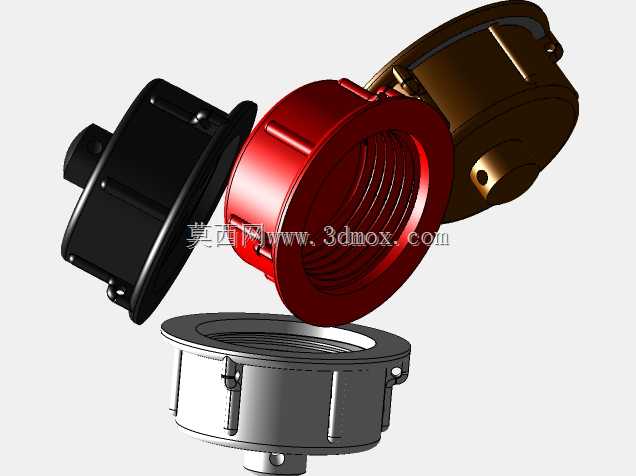

　　从结构思路上看，该端盖没有采用复杂的异形造型，整体以回转体为基础，适配圆形螺纹连接器的装配特征。盖体一端设计封闭顶面，另一端开设内螺纹腔，旋合后顶面压紧连接器端部，形成轴向限位；外壁设置滚花或防滑棱结构，操作人员徒手即可完成拧紧与拆卸，在没有扳手的装配现场也能快速操作，同时避免光滑圆柱面施力时打滑。针对不同规格的连接器，端盖的螺纹公称直径、螺距、旋合长度都随接口参数对应变化，螺纹段长度需要保证足够的啮合圈数：旋合过短会导致连接刚性不足，运输振动下容易松脱；旋合过长则会增加拧入行程，端部还可能与连接器内部零件发生干涉。盖体侧壁厚度在建模时需要兼顾刚性与材料成本，壁厚过薄在拧紧力矩作用下容易产生径向变形，螺纹配合间隙变大，防护可靠性下降；壁厚过大则造成材料浪费，也会让端盖整体重量增加，大批量设备配套时不够经济。

　　外形尺寸方面，端盖的最大外径略大于连接器螺纹大径，留出的外壁厚度既保证结构强度，也让滚花防滑结构有足够的加工空间；总高度由螺纹旋合深度、顶面封闭厚度以及端部避让空间共同决定，装配后端盖不会超出设备周边的安装边界，在密集排布的接头组里，相邻端盖之间不会发生干涉，扳手或手操作时也有足够的活动空间。端盖顶面可根据使用需求设计成平面或带轻微加强筋的形式，平面结构便于在外侧刻印规格标识，车间分拣时可以快速区分不同螺纹尺寸的端盖，避免混用。

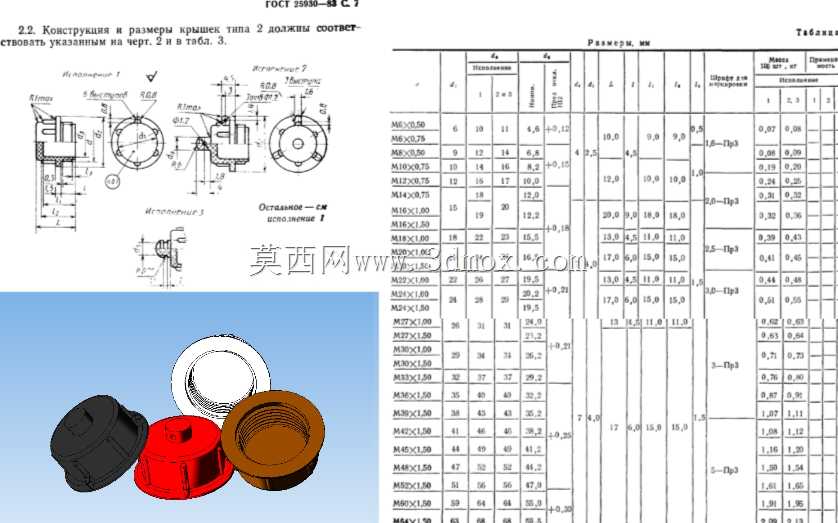

　　在三维建模过程中，首先依据连接器外螺纹的公称尺寸、螺距和牙型参数建立内螺纹特征，保证旋合后配合松紧适度；随后构建盖体的回转轮廓，拉伸旋转出主体结构，再在外壁添加防滑纹理。建模时需要重点核对端盖内腔的避让尺寸：连接器端部可能存在倒角、密封圈槽或定位凸台，端盖内腔底面要留出对应空隙，不能在旋紧时顶压这些细小结构，防止密封圈被挤压变形或接头内部零件受损。工程图中需要标注螺纹规格、端盖内外径、总高度、配合公差以及表面处理要求，关键配合尺寸给出合理公差，既保证批量加工时端盖可以顺利互换，也避免间隙过大导致防护松动。

　　实际应用中，这类端盖既可以作为设备出厂时的临时防护件，在管路完成现场对接后拆除重复使用，也可以作为长期备用堵头，在设备闲置接口上长期装配，防止异物进入系统。不同工况下还可以在盖体内部增加密封垫片，进一步提升防尘防水能力，适配户外施工、船舶港口、矿山采掘等多粉尘、高湿度的使用场景。
