双作用迷你气动气缸多规格结构

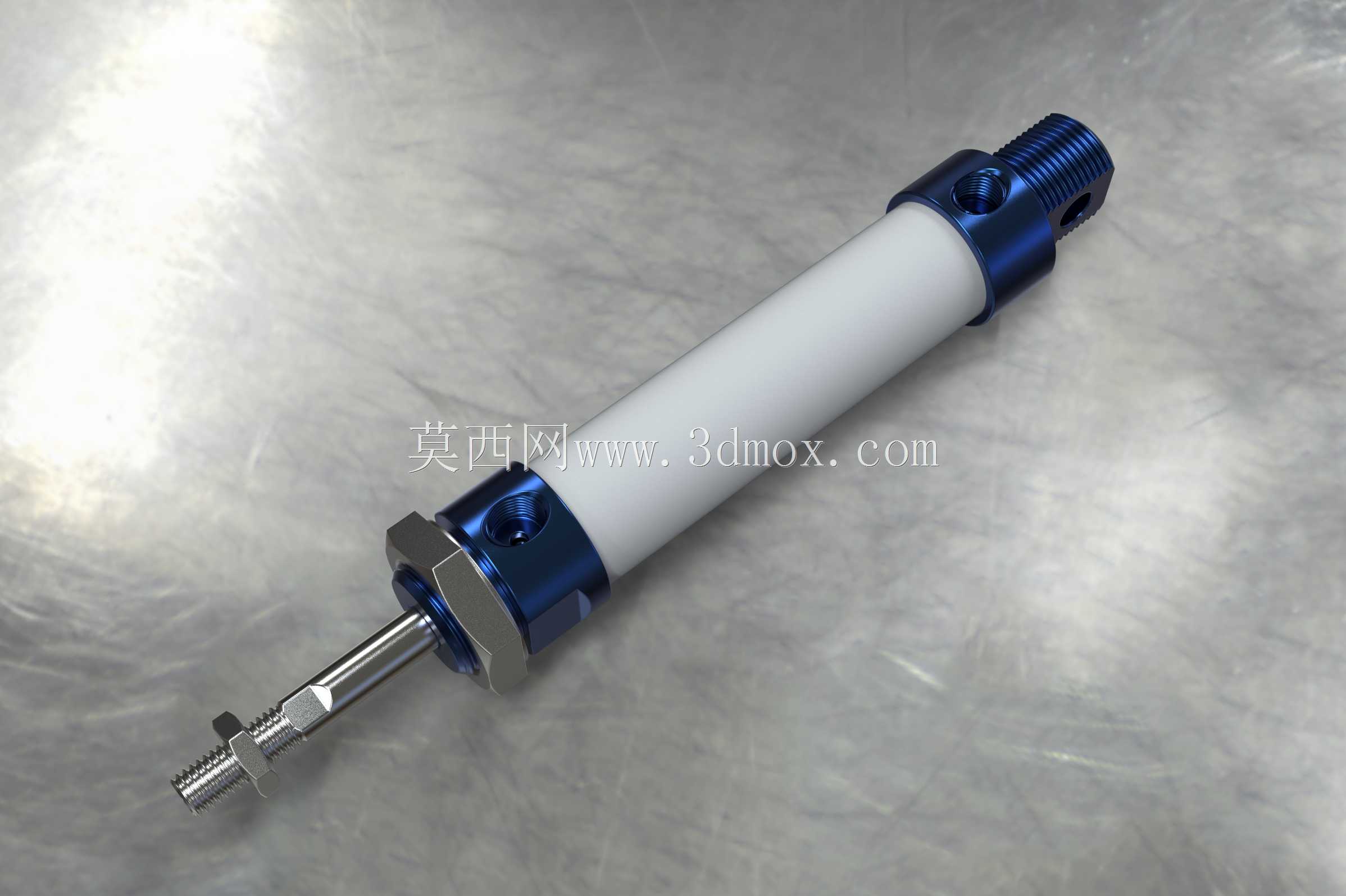

　　这款小型双作用气动执行元件主要面向轻工装配、自动上下料、夹具压紧、检测工位推送、包装线挡停以及小型专机中的短行程直线动作需求。整机采用细长圆缸外形，前端布置六角锁紧螺母与外螺纹安装段，后端保留铰接式连接结构，缸筒两侧设置径向气口，活塞杆伸出端带外螺纹和锁紧螺母，能够在有限安装空间内完成推、拉、顶紧、让位和顺序动作。

　　从实际设备布置来看，这类气缸常用于工装板阻挡、料道分料、压头辅助进给、传感器摆入摆出、小型工件夹持以及治具开合。相比大缸径标准气缸，迷你圆缸占用横向宽度小，缸体可通过前端螺纹直接旋入支座，也可配合法兰、脚架或耳轴形成固定连接；后端铰接孔允许活塞杆在受载过程中承受少量角度偏差，适合安装基准不完全平行、机构存在轻微摆动的场合。设计时需要重点校核活塞杆中心线与负载运动方向的同轴度，避免侧向力长期作用在导向段上，造成密封偏磨、杆面拉伤或动作卡滞。

　　双作用结构的核心在于活塞两侧均由压缩空气驱动。正向进气时，气压作用在活塞无杆腔面积上，推动活塞杆伸出；反向进气时，气流进入有杆腔，活塞两侧有效面积差使活塞杆收回。由于有杆腔承压面积小于无杆腔，理论伸出力通常大于收回力，选型时不能只按缸径估算推力，还要结合工作压力、杆径占比、负载摩擦、背压和安全系数综合判断。对于压紧工位，应按实际需要的保持力选择缸径；对于快速往复工位，则要关注排气通路、接头通径和缓冲能力，避免末端冲击带来的噪声与紧固件松动。

　　模型在结构表达上覆盖了缸筒、前后端盖、活塞、活塞杆、密封件、径向气口、端部铰接孔、前端锁紧螺母以及杆端螺纹等关键区域。缸筒采用光滑圆柱外形，有利于在密集机构中贴近墙板或导杆布置；两端金属接头与白色缸筒形成明确分区，便于在三维装配中识别密封边界和气流接口。径向气口位于缸体两端附近，接管方向垂直于气缸轴线，适合侧面排布气管；在狭窄腔体内使用时，应预留接头旋入空间和气管弯曲半径，不能只按缸体外径判断占位。

　　安装边界方面，前端外螺纹配合六角螺母可实现轴向位置微调。螺母压紧在安装板两侧后，气缸轴线相对固定，调整时应先确定活塞杆伸出后的工作位置，再锁紧并复核行程末端是否与夹具、传感器或工件干涉。后端铰接孔不宜作为强制定心结构使用，它更适合补偿小角度偏差；若负载导向完全由气缸承担，长期侧向载荷会明显降低密封圈和导向套寿命。杆端外螺纹用于连接浮动接头、鱼眼接头、推块或压头，连接件拧紧后应保留防松措施，尤其在高频往复、冲击挡停或多工位循环设备中，螺纹松动会直接改变动作位置。

　　结构设计思路上，细长缸体优先满足紧凑安装，活塞与活塞杆组成的运动子件承担直线力传递，端盖负责密封、导向和气口分配。建模时可将缸筒长度、活塞厚度、端盖旋入长度、活塞杆直径、伸出端螺纹长度和铰接孔尺寸作为关键参数，通过方程关联行程与总体长度，使不同规格在同一骨架下切换。行程加长后，活塞杆屈曲风险和缸体挠曲影响会增加，不能简单按比例拉长；长行程工况应增加外部导向，或让气缸只提供驱动力，不承担横向约束。

　　在三维布局阶段，需要同时检查收回位、伸出位和气管装配状态。收回位时，杆端连接件不能撞击前端螺母或安装板；伸出位时，活塞不应越过密封有效区域，外部推块也不能与相邻输送带、治具压爪冲突。气口周围要留出扳手操作空间，若气缸藏在墙板内侧，应优先在设计阶段确定接头形式和气管走向。对于需要位置反馈的工位，可在缸体外部附加磁性开关槽或支架，用磁簧开关检测活塞位置；开关安装后应随实际行程调试，避免把检测点设在末端撞击区。

　　密封与维护也是这类气缸不可忽视的工程细节。活塞杆表面应保持光洁，设备运行环境中若存在切屑、粉尘、冷却液或焊渣，需要增加防尘罩或避开污染源。前端导向套与密封圈是易损部位，长期侧向受力、低速爬行、气源含水或润滑不足都会造成动作不顺。气源处理单元应提供合适的过滤和润滑条件，低速平稳动作场合还要关注压力波动对夹紧力的影响。

　　总体而言，该结构适合作为自动化设备中的基础直线执行模块使用。工程人员在套用此类模型时，应把缸径、行程、杆端连接、后端铰接、气口方向、安装螺母厚度和维修空间一起纳入装配校核，而不是仅把气缸视为一根可伸缩的圆柱件。把力传递路径、运动边界和管路干涉处理清楚后，这类迷你双作用气缸能够在轻载高频工位中提供稳定、直接且成本可控的直线动作。
