工业钣金机柜防护柜体结构设计

项目分类:配电柜 发布时间:2024-01-09 ID:719885
  • 工业钣金机柜防护柜体结构设计
  • 工业钣金机柜防护柜体结构设计

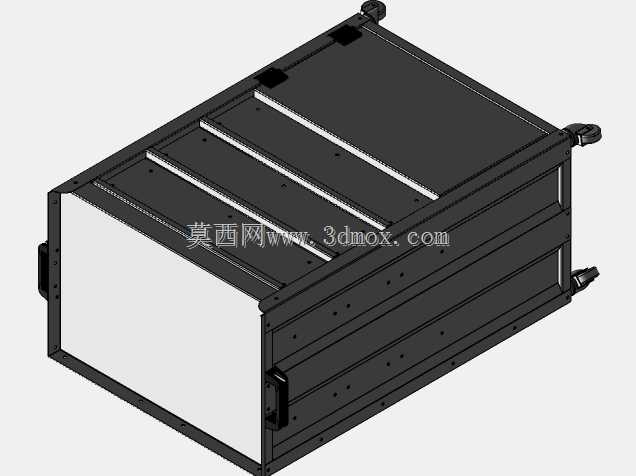

  这套钣金机柜的结构设计,首先要匹配工业现场的安装边界,常规落地式机柜的外形尺寸遵循通用机架安装规范,宽度适配19英寸标准设备安装位,深度可根据现场布线、设备进深需求调整,高度方向预留多层设备安装空间,柜体底部配置可调节支撑脚与移动脚轮,既可以在车间内短距离推移就位,就位后调平支撑脚即可抵消地面平整度误差,固定后不会出现晃动。柜体的安装边界需要提前核对现场通道宽度,柜体整体推入电控间时,两侧预留不小于五十毫米的间隙,方便后续接线与检修操作,背部距离墙面预留至少一百毫米的散热走线空间,避免通风路径被遮挡。

  从实际用途来看,这类机柜主要用在工业自动化生产线、车间电控系统、通讯机房、测试工位等场景,内部用来安装PLC控制器、伺服驱动器、开关电源、接线端子排、网络交换机等电气元件,把零散的电气部件整合在封闭壳体内,一方面隔绝车间内的粉尘、切削液飞溅、油污侵蚀,另一方面避免人员误触带电部件,同时屏蔽外界电磁干扰,保证内部精密控制元件稳定运行。不同场景下的柜体配置会有细微调整,焊接工位旁使用的机柜会在通风口加装防火防尘滤网,潮湿车间使用的柜体门板接缝处会增加密封胶条,户外临时布设的机柜顶部会做防雨檐结构。

  设计思路上优先兼顾结构强度与装配工艺性,柜体主体采用钣金折弯拼接工艺,侧板、顶板、底板、框架立柱分别折弯成型后通过紧固件连接,相比整体焊接结构,既减少了焊接变形带来的尺寸误差,也方便拆解运输,到现场后可以快速组装。柜体框架的立柱上预留等间距排列的安装方孔,内部安装板可以根据元件尺寸任意调整高度,不用额外打孔,适配不同规格电气元件的排布需求。门板采用双层折弯加强结构,单扇门板长度较大时内侧加装加强筋,避免长期开关出现门板变形、密封不严的问题,门板和柜体框架之间采用隐藏式铰链连接,开合角度可以达到一百八十度,检修时门板完全打开不会遮挡操作空间,门板侧边配置快开式锁具,日常运维不用额外工具即可开启,锁闭后非授权人员无法随意打开。

  功能特性方面,柜体顶部预留通风扇安装位,底部开设进线孔,进线孔配备橡胶护圈,防止穿线时划伤电缆外皮,内部可以根据散热需求选配顶部排风风扇或者底部进风滤网,形成下进上出的散热风道,把内部元件工作产生的热量及时排出,避免柜内积热导致元件过热报警。柜体表面做喷塑处理,黑色哑光涂层既耐油污擦拭,也能在工业车间环境下防锈防腐蚀,轻微磕碰不容易掉漆。柜体边角位置做折弯圆角处理,没有尖锐外露边角,避免现场人员搬运、检修时被划伤。顶部预留吊环安装孔,重型柜体就位时可以通过吊具整体吊装,不用人工抬升,降低现场安装的劳动强度。

  结构建模过程中需要重点核对配合间隙:门板和框架的间隙控制在均匀两毫米,开关门过程中不会出现剐蹭;铰链安装位置的同轴度要保证,多组铰链在同一条轴线上,避免门板开合卡滞;内部安装板的固定孔位和立柱方孔的间距匹配,安装板滑动调整时不会出现卡滞;脚轮安装位的承重经过校核,四个脚轮的总承重满足柜内装满电气元件后的总重量要求,推移过程中脚轮不会出现变形卡滞。柜体的拼接法兰面都做了平面度处理,拼接后接缝平整,密封胶条压缩量均匀,关闭门板后可以达到预期的防尘防护等级。针对需要并柜使用的场景,柜体侧板预留并柜连接孔,多台机柜并排安装时可以通过连接件把相邻柜体锁紧,连成整体后排布整齐,相邻柜体之间的缝隙均匀,方便统一布设顶部走线槽与底部汇流排。
