4千伏培训用开关设备柜体结构

　　该模型呈现的是一套面向教学与操作演练场景的4千伏开关设备柜体，整体采用多柜并列的落地式结构，主要服务于职业院校电气实训、供电企业岗前操作训练以及工业配电系统认知教学。设备在真实低压开关柜的布局逻辑基础上，保留了高压开关设备典型的母线排布、仪表观测、柜门联锁和检修分区特征，同时针对培训使用需求，将内部功能区域进行了适度开放与可视化处理，使学员能够直观理解配电设备从进线、计量、保护到出线的完整链路。

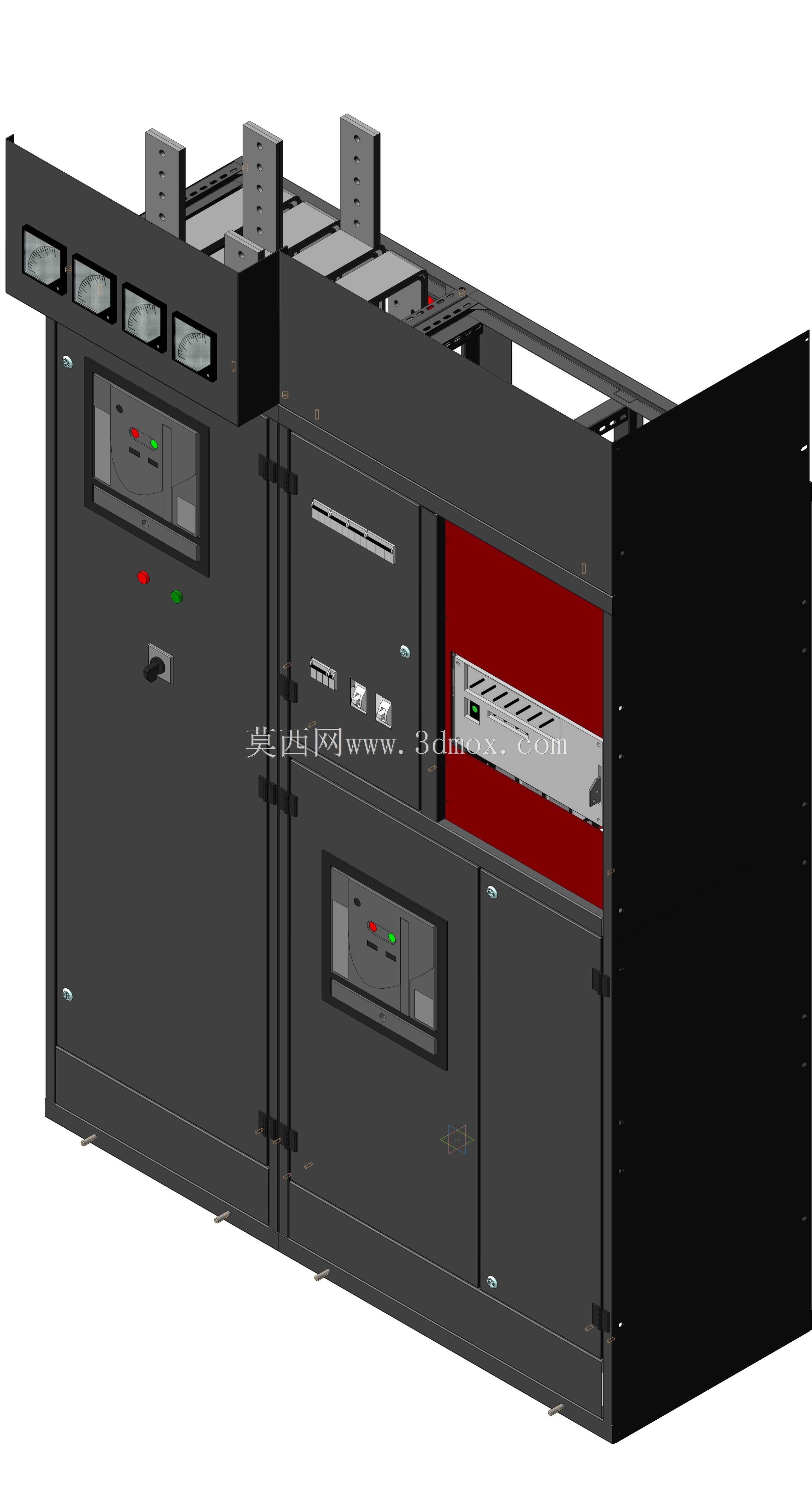

　　从外观结构来看，柜体由多个功能单元拼接而成，顶部设置外露母排安装位，母排通过绝缘支撑件固定，能够清晰展示三相母线的相序排列、搭接位置和紧固方式。柜体正面分区布置观察窗、操作面板、状态指示元件和柜门，上部仪表窗用于显示电压、电流等运行参数，中部面板集成开关操作、分合闸指示和控制按钮，下部柜门后可布置断路器、互感器、二次端子及布线线槽。模型中红色内部分区对应主要电气元件安装腔，既体现真实设备的绝缘隔离要求，也便于教学时区分带电区域、操作区域和检修区域。

　　设计思路上，该培训开关设备并没有单纯追求外观仿真，而是围绕“可看、可讲、可操作、可拆装理解”展开。柜体框架采用钣金折弯与型材支撑结合的方式，侧板、门板、横梁和安装板之间通过螺栓、铰链和锁具连接，方便在三维环境中检查装配关系。门板开启方向、铰链位置、门锁间距、观察窗开孔以及面板元件排布均参照工程柜体习惯建立，能够用于结构干涉检查、门板开启范围确认和维护空间评估。对于教学装备开发人员而言，这种完整柜体模型可直接作为方案沟通载体，用于确认实训工位尺寸、元件布置密度和学员操作面高度。

　　在实际用途方面，该设备可模拟配电房内开关柜体的运行与检修流程，包括送电前检查、分合闸操作、故障状态识别、柜门闭锁逻辑讲解、母排连接认知以及二次控制回路识读。与纯示教板相比，整柜形式更接近工业现场，学员在训练时能够建立真实的空间尺度感，理解仪表高度、操作手柄位置、检修门开启角度和顶部母排维护距离之间的关系。设备也可用于电工安全培训，通过柜体分区和防护结构讲解高压配电装置中的隔离、接地、防误操作和人员安全距离。

　　柜体外形为长方体并列布置，底部为整柜承重基座，适合落地安装在平整混凝土地面或型钢底座上。建模时需要重点控制柜体总宽、单元柜宽度、深度、高度以及顶部母排外露高度，这些尺寸会影响实训教室布置、通道预留和吊装运输。正面操作区应预留足够站立空间，柜门完全开启后不能遮挡相邻工位；顶部母排区域在安装时需考虑上方净空，便于母排连接和维护；柜体后侧若作为检修面，应保留开门或抽拉维护距离，若采用靠墙布置，则需将主要维护元件前移至正面可触及区域。

　　结构细节上，柜体外壳承担防护、支撑和安全隔离作用，门板内侧应预留加强筋，避免大面积钣金在长期开合中产生变形。观察窗采用嵌入式安装，窗框与门板之间需考虑密封和固定孔位。顶部母排支撑件不仅要满足固定间距，还要体现绝缘隔离和相间安全距离。内部安装板用于承载断路器、指示灯、转换开关、端子排等元件，板上孔位应与元件外形、走线方向和接线空间匹配。二次线宜沿柜体侧边线槽布置，强电母排与弱电控制回路分区走向，减少教学演示中的线路交叉。

　　从三维建模角度看，该作品适合用于柜体方案展示、实训设备投标演示、结构装配教学和钣金件拆图参考。模型能够清楚表达框架、门板、仪表窗、母排、操作面板和内部腔体的相对位置，也可在此基础上继续补充断路器、互感器、接地开关、联锁机构和端子排等细节，使其进一步接近可制造的培训装备。整体结构兼顾工业开关设备的真实形态与教学设备的展示需求，对电气柜体设计人员和实训装备开发人员具有较强的参考价值。
