机床配套立式工业电控柜体结构

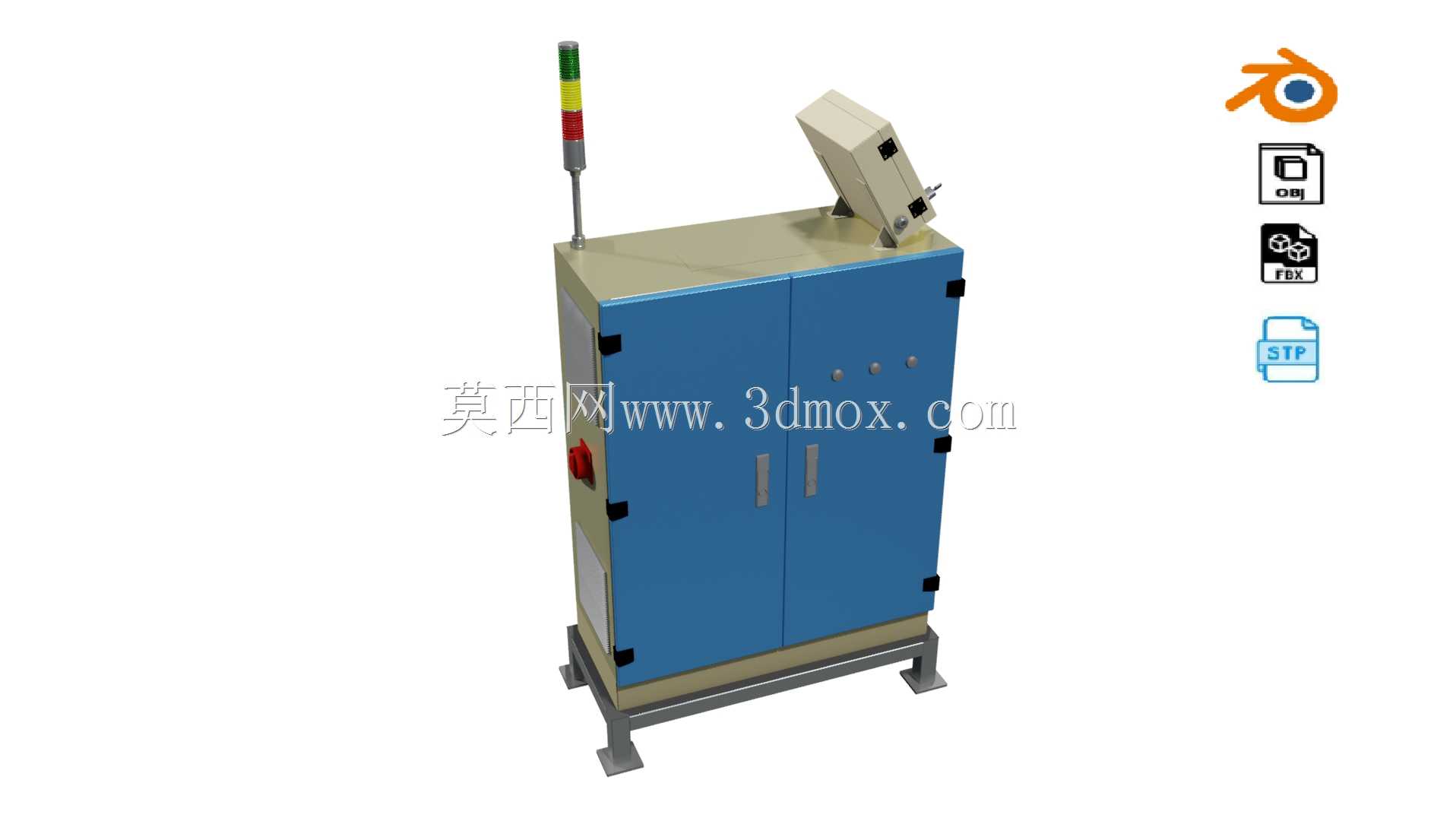

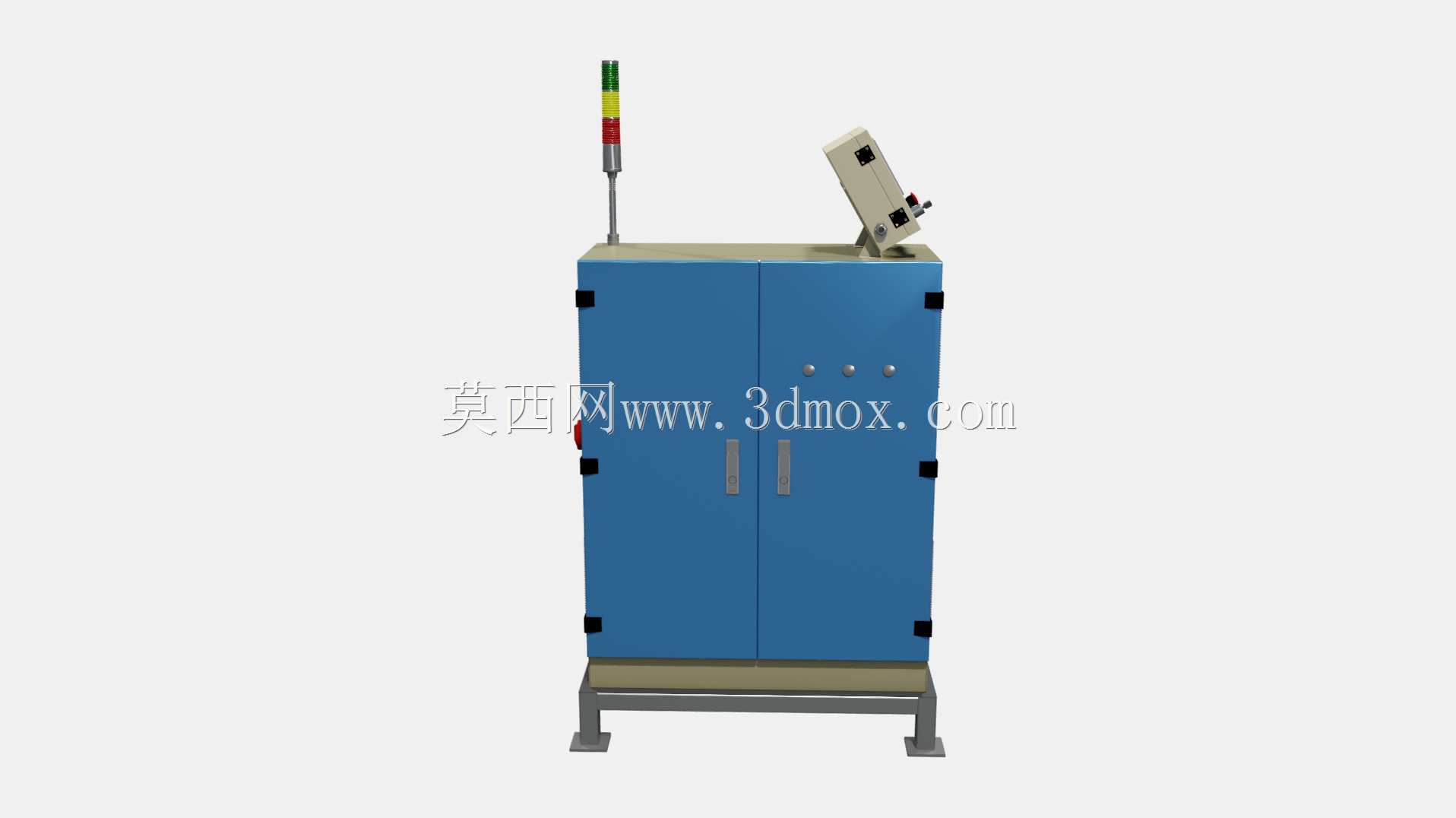

　　这款立式电控柜体主要面向机床加工车间的单机设备配套场景，可直接落地安装在CA6140这类普通车床的侧方工位，承担整台机床的动力配电、逻辑控制、信号中转与运行状态指示功能，是机床电气系统的核心承载载体。柜体整体采用落地式支脚结构，底部预留100mm左右的抬升空间，既可以避免车间地面的切削液、积尘直接侵入柜体底部，也能给底部进出线的电缆弯折、接线端子排布留出足够操作余量，安装时只需在地面打四个膨胀螺栓固定支脚即可完成主体固定，不需要额外做焊接基座，适配车间现有设备布局的快速改造需求。柜体正面采用双开门结构，两门对开的设计可以在检修时完全露出内部安装板的全部区域，柜门与柜体框架之间加装了黑色的密封胶条与防撞垫块，

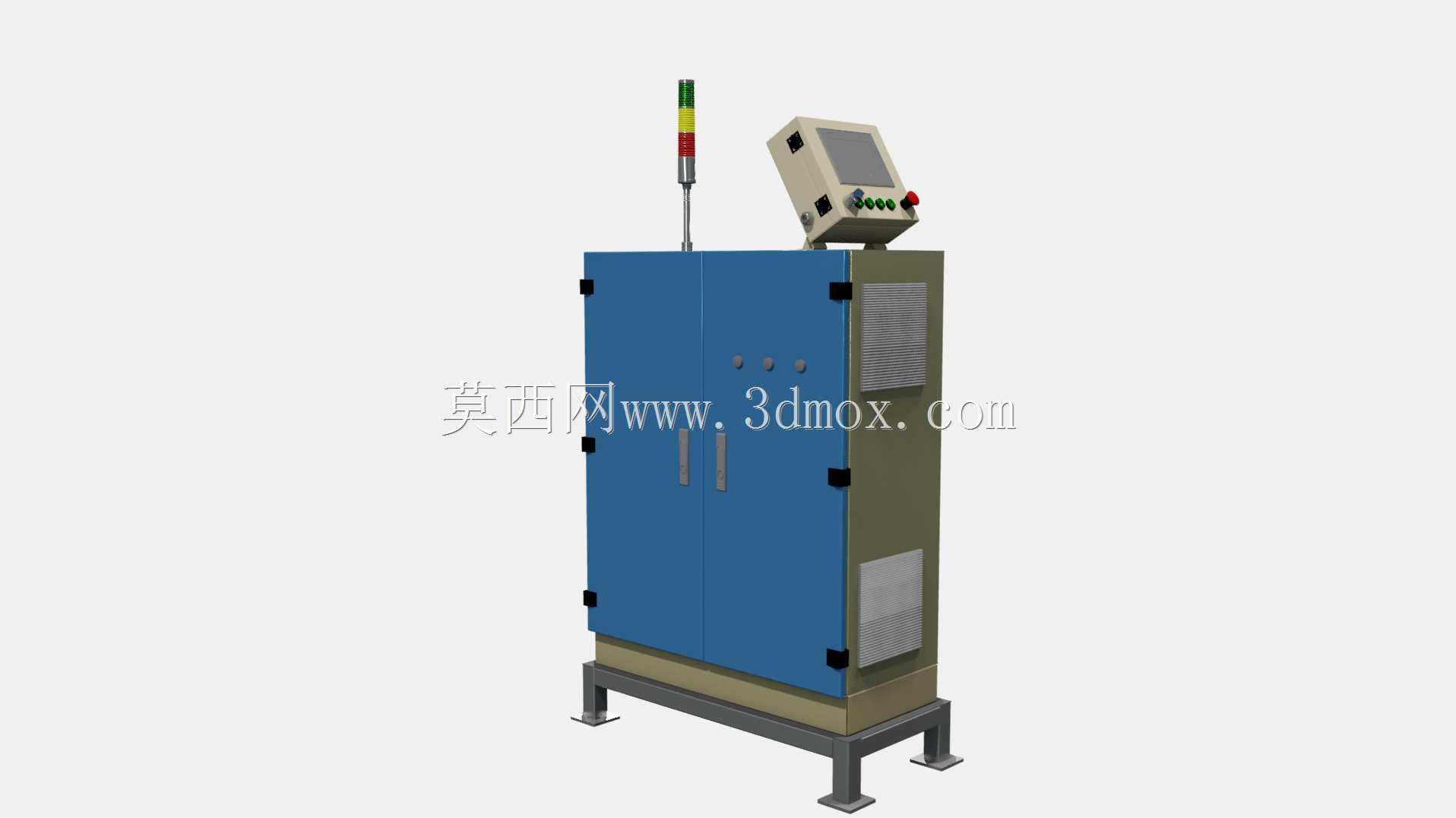

　　关门后可以达到IP54左右的防护等级，能够阻挡车间内的金属切屑、切削液飞溅进入柜内，避免电气元件出现短路、积尘过热的问题。柜门左侧设置了外露的急停按钮，操作人员在设备出现异常时可以在不打开柜门的情况下直接拍下切断动力回路，符合机床设备的安全操作规范。柜体顶部的斜置操作盒采用可小角度调整的安装结构，面板上预留了按钮、指示灯、触摸屏的安装开孔，操作人员站在机床操作位就可以直接完成参数调整、启停操作，不需要弯腰或者走到柜体正面操作，符合人机工程学的操作高度要求。柜体顶部后侧安装了三色警示灯，通过红黄绿三色灯光搭配蜂鸣输出，可以直观反馈设备的运行、待机、故障状态，车间现场的巡检人员在较远位置就能识别设备运行状态，不需要走近查看操作面板。

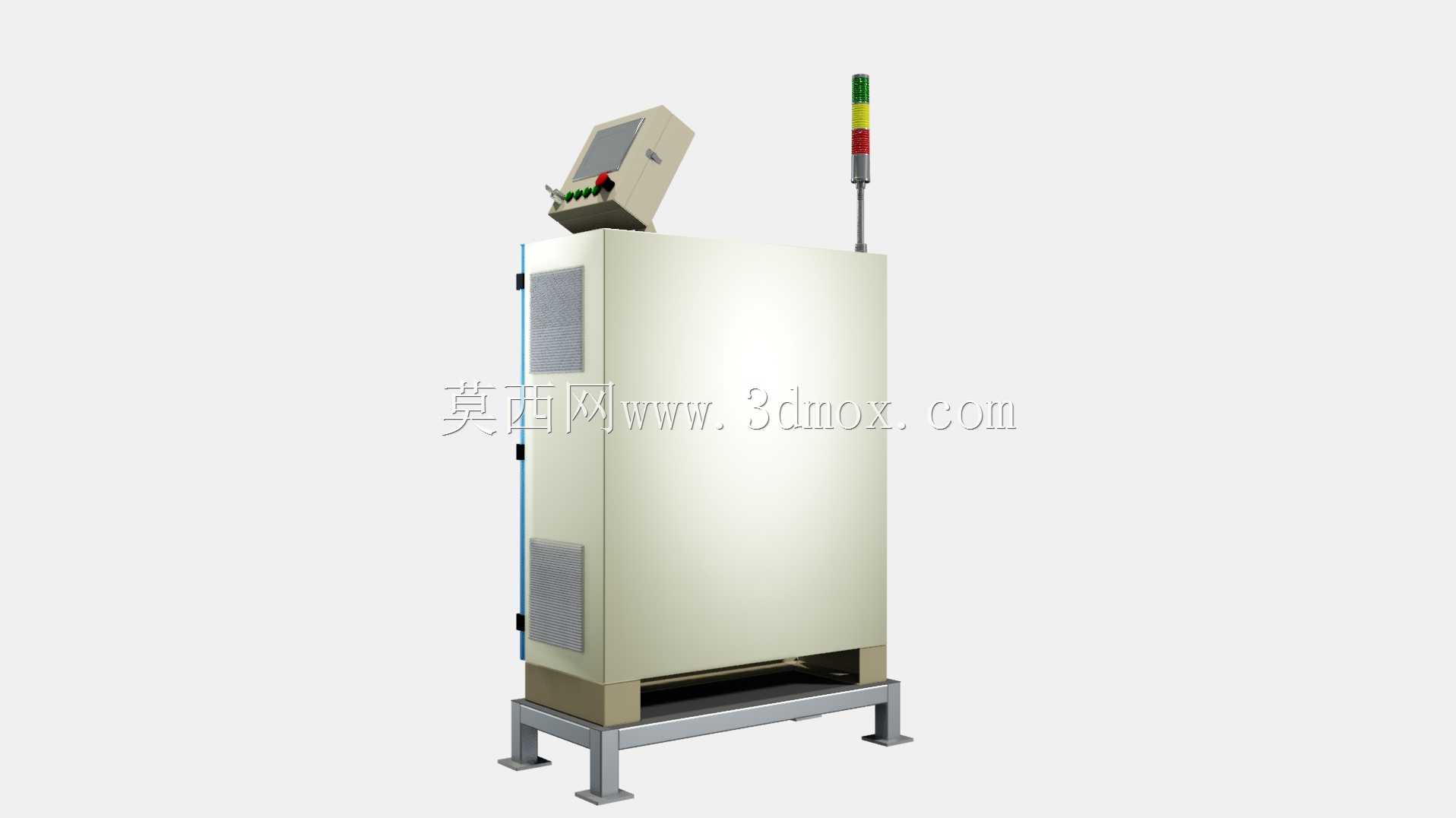

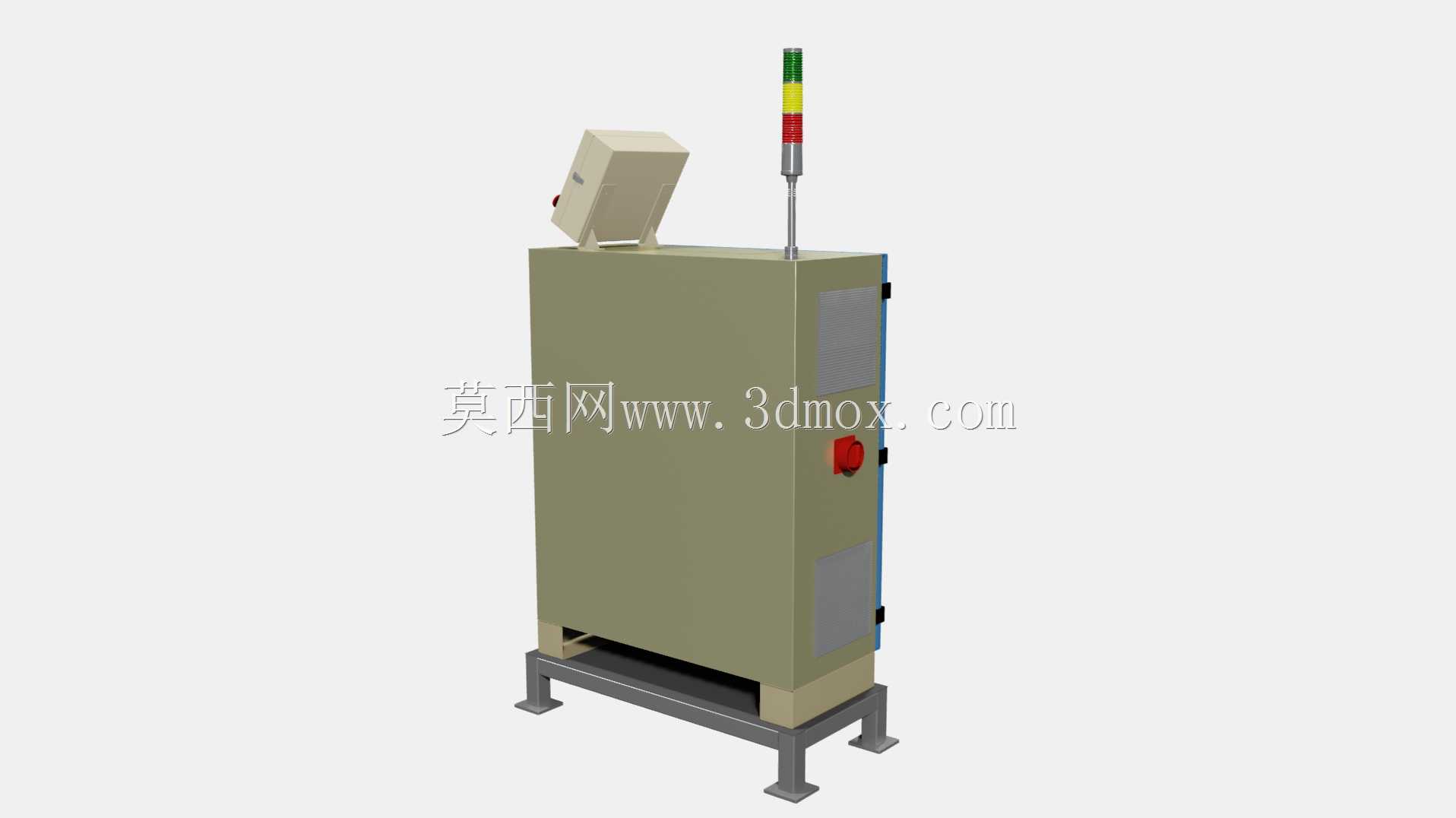

　　柜体侧面预留了多组进出线格兰头的安装位置，强电动力线、弱电信号线可以分开从不同侧的开孔进出，避免强弱电走线干扰，内部的安装板采用镀锌钢板材质，可以根据实际的电气元件排布需求灵活打孔安装导轨、线槽、接触器、PLC模块等元件，不需要额外做表面处理。设计时充分考虑了车间现场的维护便利性，柜门的铰链采用可拆卸结构，后期如果需要更换柜门或者在柜门上加装元件，可以快速拆卸柜门而不影响柜体内部的接线，柜门锁采用通用型的工业柜锁，运维人员用通用钥匙就可以打开，避免出现多设备钥匙不通用的管理问题。整体柜体的外形尺寸控制在宽800mm、深400mm、高1600mm左右，不会占用过多的车间通道空间，同时内部的有效安装容积可以满足普通车床所有电气元件的安装需求，不需要额外扩展柜体，适配多数中小型金属加工机床的电气控制配套需求。
