五工位联动回转式机床液压工装夹具

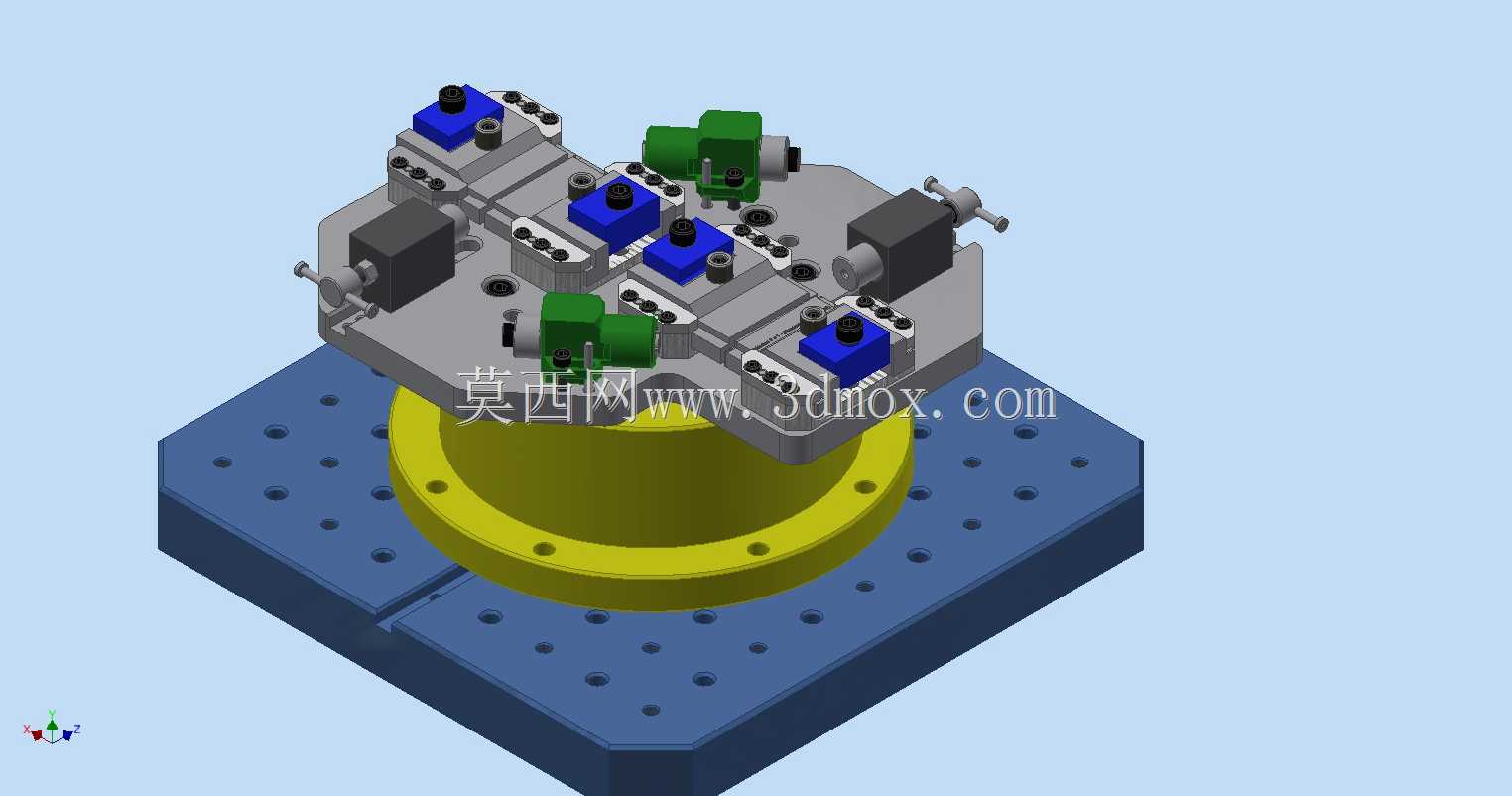

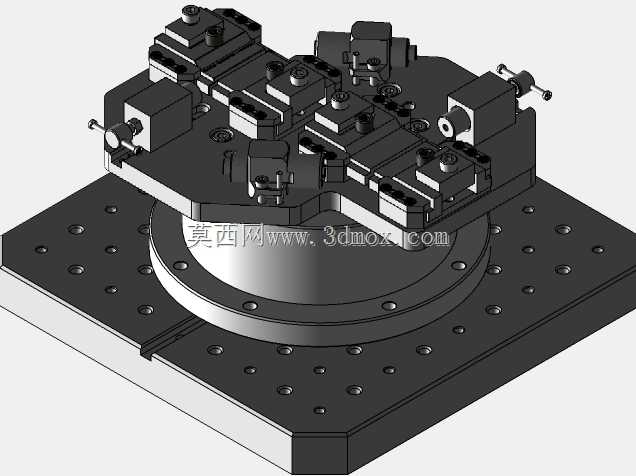

　　这套工装结构在中小批量精密机加工产线里，主要承担多工位工件的装夹定位任务，适配加工中心回转工作台的上下料与工序切换需求。整套机构坐落在带网格安装孔的铸铁基座平台上，底部大直径法兰盘直接和机床第四轴回转输出端对接，法兰周向布置的沉头孔可匹配标准转台的螺栓孔位，安装时先找正法兰端面跳动，再锁紧连接螺栓，保证回转过程中整套夹具的同轴度误差控制在机加工允许范围内。上方的夹具体采用六边形分层布局，五个独立装夹工位沿回转中心均匀排布，每个工位都配置了独立的夹紧执行元件：蓝色方块为液压转角油缸，绿色组件是侧向定位夹紧块，灰色本体上加工出密集的定位销孔与安装螺纹孔，黑色方块为油路分配或挡屑防护块，侧边伸出的手柄用于工位手动微调与初始定位锁止。

　　从实际加工逻辑来看，这种五工位布局的核心优势是把工件的装夹辅助时间和机床切削时间重叠：当其中一个工位处于主轴加工区域时，操作人员可以在防护门外侧的其余工位完成工件卸料、清理定位面、重新上料的动作，转台每完成一次分度切换，就直接进入下一个工件的切削工序，大幅减少机床待机等待的空程时间。夹具体上的每个工位都设计了两到三个定位支撑点，配合工件毛坯的基准面做六点定位，液压油缸的压紧点避开了刀具走刀路径，侧面的绿色夹紧块负责对工件的侧向自由度做约束，防止铣削过程中工件受切削力产生窜动。油路从底部法兰中心引入，通过夹具体内部加工的通油孔连通到各个油缸，外部没有裸露的冗长油管，既避免切屑刮碰油管造成泄漏，也方便加工结束后高压气枪清理切屑。

　　设计阶段首先要核算的是工位分布的回转半径，五个工位的最外轮廓不能超出机床工作台的允许回转直径，同时要和机床主轴端面、刀库换刀位置保留足够安全间隙，避免转台分度时夹具和机床护罩、主轴头发生碰撞。基座平台上的阵列孔为T型槽标准孔距，整套夹具不需要额外做过渡连接板，直接通过T型螺栓就能固定在机床工作台上，适配不同型号立式加工中心的工作台安装尺寸。夹具体本体选用调质钢材整体铣削成型，各工位的定位面一次装夹加工完成，保证多个工位之间的定位一致性，单件夹具的形位公差可以稳定控制在0.02mm以内，满足有色金属、结构钢零件的铣削、钻孔、攻丝工序的装夹精度要求。

　　日常使用中，这套工装可以快速更换不同的定位垫块与压头，针对外形相近的同系列工件，只需要替换工位上的定位销和油缸压头，不需要重新制作整套夹具体，柔性化程度远高于专用单件夹具。切屑会顺着夹具体的倾斜面落到下方平台的网格孔中，不会堆积在定位基准面上，操作人员每班只需要快速擦拭定位面、检查油缸压力是否在额定区间，就可以连续运行，维护点非常少。整个结构没有复杂的传动齿轮，回转动作由机床转台本身完成，夹具自身只负责装夹，故障率低，非常适合汽配、液压阀块、3C精密结构件的批量加工场景，在多工序集中的加工单元里，能有效提升设备综合利用率，降低单件工件的装夹辅助工时占比。
