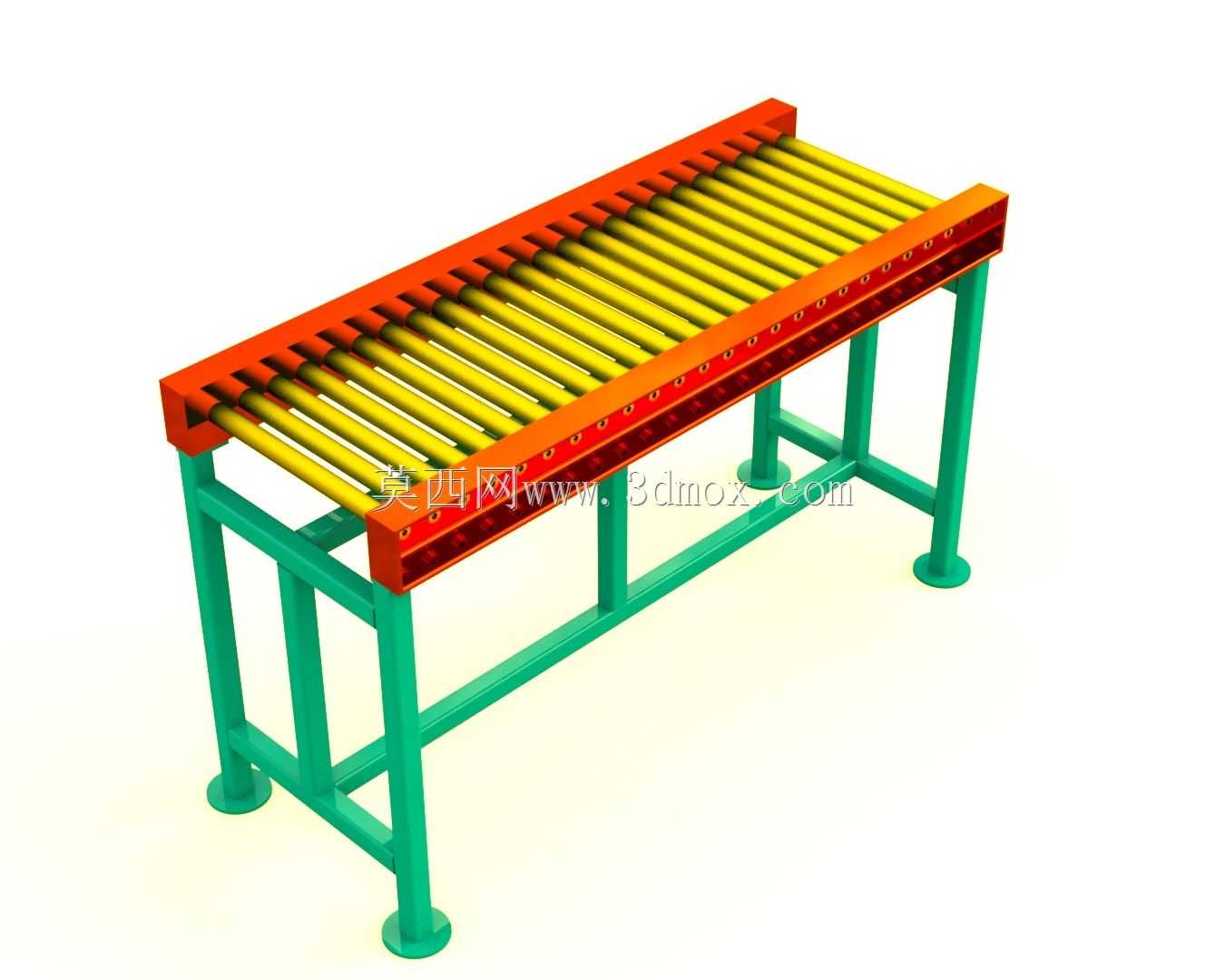

这套辊道输送设备的三维结构,面向车间工序间工件转运、装配线旁物料接驳以及机床上下料工位的短距离输送场景搭建,在机加工车间里,常布置在数控车床、加工中心的出料侧,承接加工完成的轴类、盘类或者箱体工件,把工件从设备作业区平稳转移到人工检验位或者下一道加工工位;在装配流水线中,多台同规格辊道线首尾拼接,就能组成贯穿装配工位的工件承载主线,工人无需搬抬重型工件,只需要沿辊面轻推工件,就能让工件在不同装配工位间流转,大幅降低工位间的搬抬劳动强度。

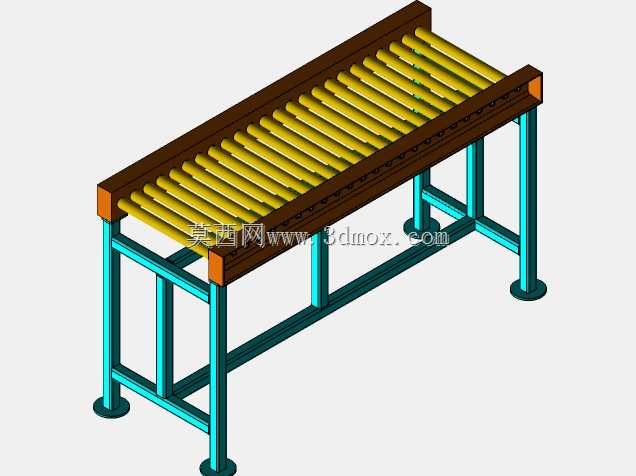

整套设备的承载主体分为上部辊道框架与下部支撑机架两部分,上部辊道框架采用双侧槽钢式纵梁结构,纵梁侧壁沿长度方向等距加工安装孔位,每一根输送辊的两端转轴都嵌入纵梁的预设安装位,辊体沿输送方向平行排布,辊面高出纵梁顶面,工件直接接触转动的辊面,推送时辊子随工件移动同步转动,把工件和支撑面之间的滑动摩擦转化为辊子自身的滚动摩擦,哪怕是重量达到数百公斤的重型工装托盘,单人也能轻松推动移位。纵梁的外侧立面预留了整排均匀分布的安装孔,这些孔位一方面用于固定辊子端部的轴承座,另一方面也为后续加装阻挡器、工位传感器、侧边导向条、工件限位挡块提供了通用安装接口,不需要在现场临时钻孔焊接,适配不同生产工艺的改造需求。
下部支撑机架采用方管焊接的门型支腿结构,四条支腿沿辊道长度方向分两组布置,支腿之间用横向方管横梁拉结固定,形成稳定的空间桁架结构,避免辊道承载重型工件时出现框架扭转变形;支腿底部设计了圆形可调支撑脚盘,脚盘和支腿之间通过螺纹连接,安装时可以旋转脚盘调整单根支腿的支撑高度,既能够抵消车间地面的平整度误差,保证整段辊道的辊面处于同一水平面上,避免工件因辊面倾斜出现自行滑移的问题,也可以通过调整支腿高度,让辊道输送面的高度和对接的机床工作台、装配工装台面高度齐平,实现工件在不同设备之间的无台阶过渡转运。支腿之间的横向拉结梁除了增强机架整体刚性之外,也可以作为现场布线的走线架,铺设传感器线缆、气动管路时可以直接沿梁体固定,让设备外观整洁,避免管线散落磕碰。
设计过程中首先确定输送面的有效宽度,辊子的有效工作长度要大于常规承载托盘的宽度,两侧留出不小于五十毫米的安全余量,防止工件偏移时从辊道侧边滑落;辊子的排布间距根据输送工件的最小底面尺寸设定,保证任何位置的工件下方至少有三根辊子同时接触承载,避免工件出现倾斜卡滞;辊道的整体支撑高度按照人机工程学的作业高度设定,让工人在辊道旁进行工件装配、检验操作时,手臂处于自然作业高度,减少长期弯腰操作的疲劳感。设备的安装边界需要在车间布局阶段提前预留,辊道本体的长度方向两端要留出至少两百毫米的维护空间,方便后期拆卸更换磨损的辊子,机架支腿的 footprint 要避开车间地面的预埋管线、地坑边缘,支撑脚盘下方的地面需要保证足够的承载能力,避免满负载时机架出现下沉倾斜。
这套结构没有配置复杂的动力驱动部件,属于无动力辊道输送机型式,依靠人力推送或者工件自身重力实现输送,结构简单可靠,没有易损的传动部件,日常维护只需要定期检查辊子转动是否顺畅,对辊轴轴承位置补充润滑即可,非常适合不需要连续自动输送、仅作为工位间承载接驳的生产场景,框架采用的模块化开孔设计也支持多段辊道自由拼接,用户可以根据车间的走线长度灵活组合,适配不同的生产线布局需求。
- 上一篇:带挡边皮带式物料输送线结构
- 下一篇:工业生产用辊道式输送机底盘结构设计
- 全部评论(0)
- 模板大小: 719.18 KB
- 售价:5金币
- 下载次数: 28
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 输送机
