CA6140车床配套深沟滚珠轴承结构设计

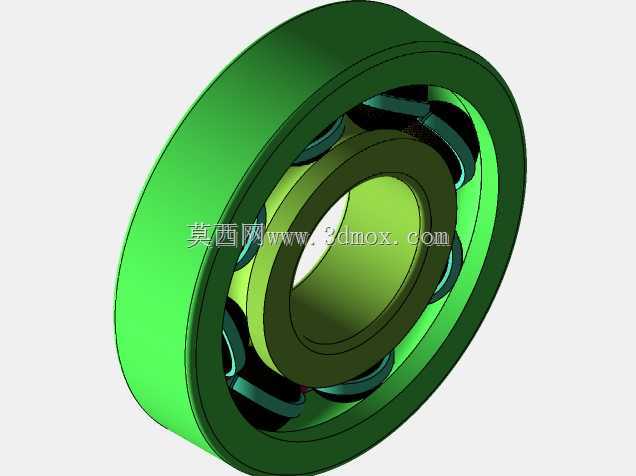

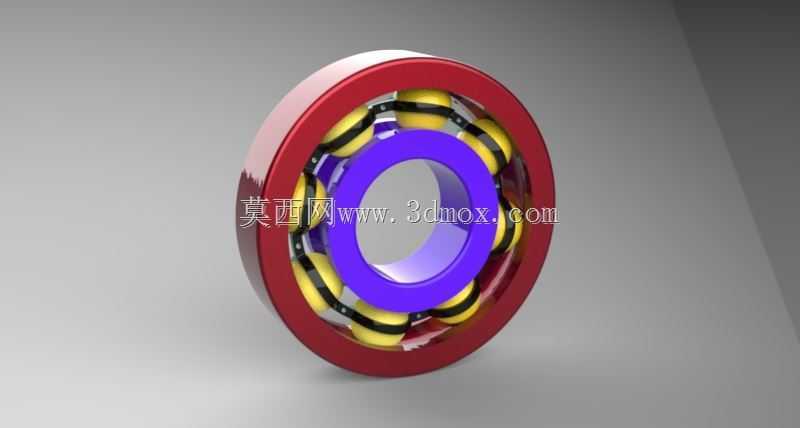

　　在普通卧式车床的主轴传动、进给箱传动以及溜板箱传动链路中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支承部件，本次设计的滚珠轴承适配CA6140系列普通车床的中间传动轴支承位，可直接替换同规格原厂标准件，满足车床常规切削工况下的旋转支承需求。从实际应用场景来看，CA6140车床在进行车削外圆、内孔、端面以及螺纹加工时，传动轴的转速范围覆盖每分钟几十转到一千余转，切削过程中产生的径向切削力会直接传递到支承轴承上，这就要求轴承在持续运转过程中保持稳定的回转精度，同时具备足够的疲劳强度，避免长期交变载荷下出现滚道点蚀、保持架断裂等失效问题。设计过程中首先确定了轴承的基本结构组成：外圈、内圈、滚动体、保持架四个核心部分，

　　其中外圈采用过盈配合安装在车床箱体的轴承座孔内，内圈与传动轴采用过渡配合随轴同步转动，滚动体选用标准钢制滚珠，均匀分布在内外圈的弧形滚道之间，保持架采用兜孔结构将每颗滚珠分隔开，避免滚珠之间直接接触产生摩擦磨损，同时保证滚珠在滚道内均匀受载。从安装边界尺寸来看，该轴承的内圈内径匹配CA6140车床对应传动轴的轴径尺寸，外圈外径适配箱体轴承座的镗孔尺寸，轴承宽度符合箱体安装位的轴向空间要求，安装时无需额外修改原有轴系或箱体结构，可直接完成装配。设计时针对车床的实际工况做了结构优化：滚道的曲率半径略大于滚珠半径，保证接触应力分布均匀，同时预留了合适的径向游隙，避免车床运转过程中温升导致热膨胀卡死；保持架的兜孔间隙控制在合理范围，

　　既允许滚珠有微小的自转调整空间，又不会出现过大窜动引发运转噪音。在功能特性上，该轴承相比滑动轴承摩擦阻力更小，启动阶段无粘滞问题，低速进给时不会出现爬行现象，能够保证车床进给运动的平稳性，提升加工表面的光洁度；同时轴承的密封结构适配车床切削液、金属粉尘较多的工作环境，可阻挡外界杂质进入滚道，延长润滑脂的使用寿命，减少日常维护频次。建模过程中严格遵循机械设计手册中滚动轴承的尺寸规范，对滚道的接触角、滚珠的排布数量、保持架的壁厚都做了参数化设定，每一个结构特征都对应实际加工装配的工艺要求：比如内圈和外圈的倒角尺寸符合装配导向要求，安装时可顺利压入轴径和座孔，不会刮伤配合表面；保持架的材质选用冲压钢板，兼顾强度和轻量化需求，

　　高速运转时不会因为离心力过大出现变形。从选型适配角度，该轴承除了适配CA6140车床的传动位，也可通用在同转速范围、同载荷等级的其他通用机械设备旋转支承位，只要安装尺寸匹配即可替换使用，建模时保留了所有结构的参数可编辑性，后续如果需要调整尺寸适配其他安装位，可直接修改对应参数快速生成新的模型，无需重新从零搭建结构。在实际装配验证逻辑上，该模型的所有配合面都预留了符合机械加工公差的设计余量，内圈与轴的配合公差选用k6，外圈与座孔的配合公差选用H7，符合过盈配合的装配要求，装配时可通过热装或者压装的方式完成固定，运转过程中不会出现内圈跑轴、外圈转套的问题。针对车床运转时的冲击载荷，比如断续切削时产生的瞬时冲击力，轴承的滚道和滚珠都做了等强度设计，接触应力控制在轴承钢的许用接触应力范围内，保证额定动载荷满足车床三年以上的日常使用需求，不会因为短时过载出现压痕或者碎裂问题。
