工业生产用辊道式输送机底盘结构设计

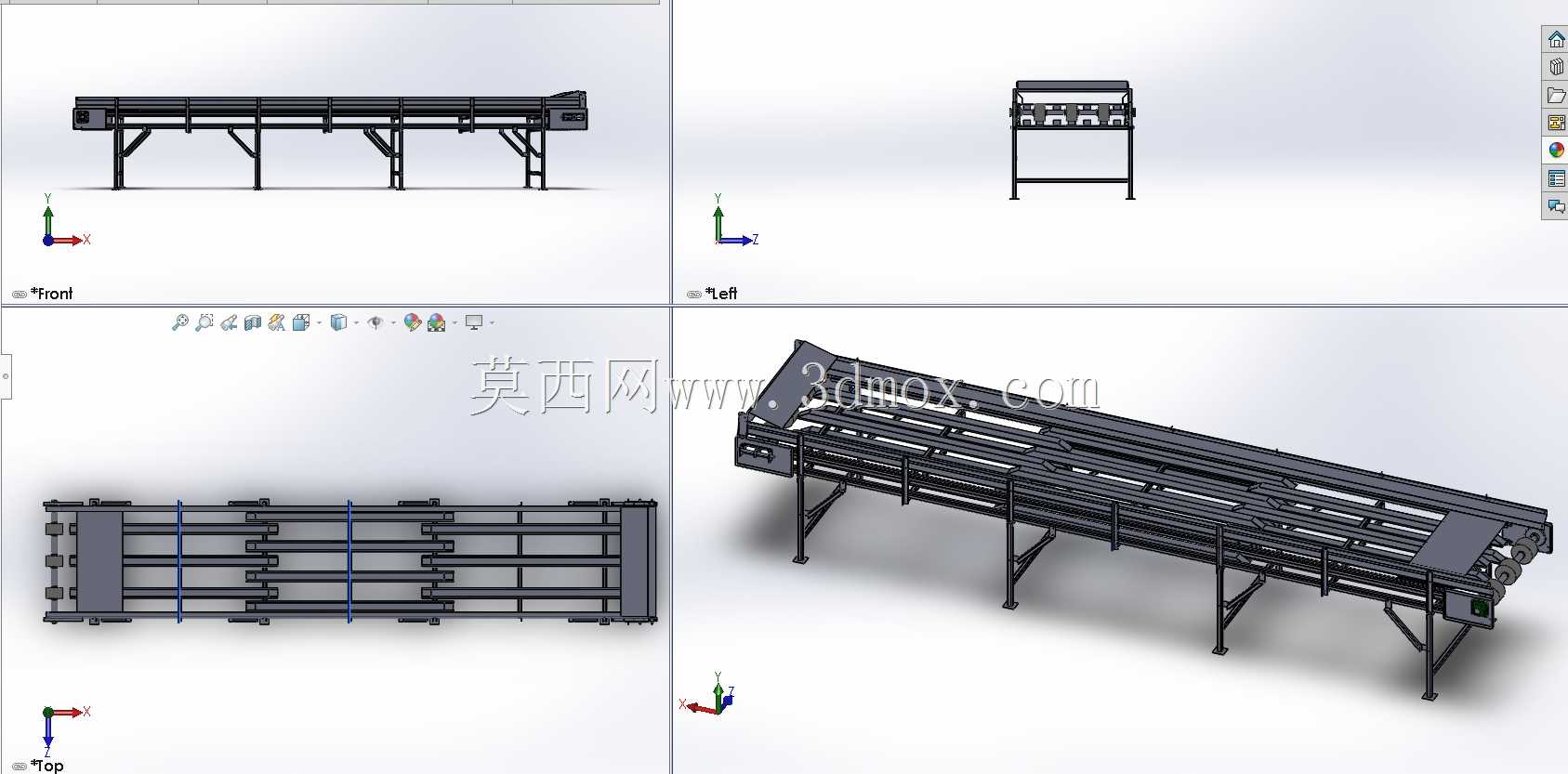

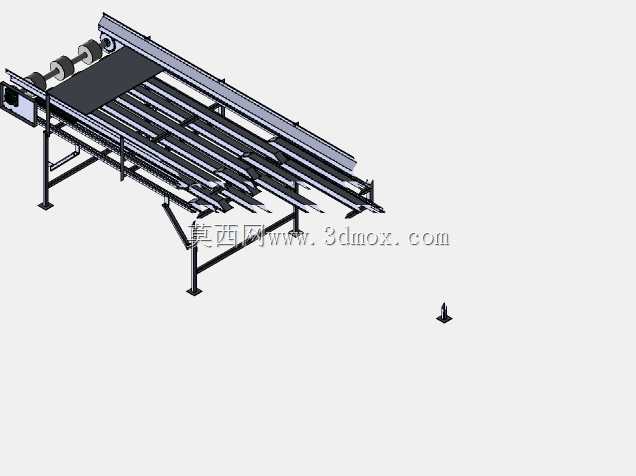

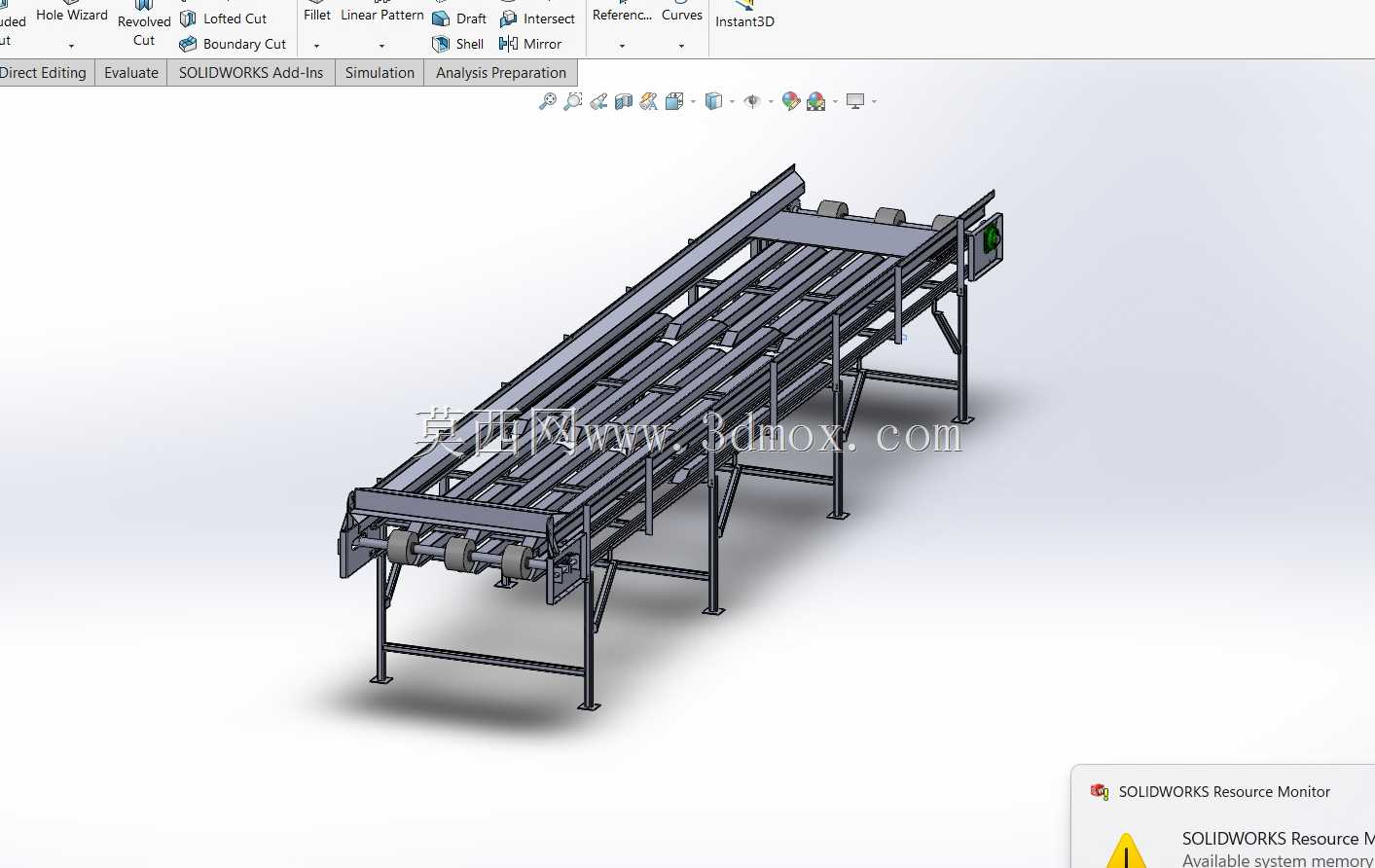

　　该结构为辊道输送设备的核心承载底盘，主要应用于生产车间工序间物料转运、仓储线体货物输送、加工单元工件流转等场景，可适配箱装件、托盘载物、成型工件等多种形态物料的水平输送需求，是连续式输送系统的基础支撑单元。从结构设计逻辑来看，整体采用型钢焊接成型的框架式结构，主纵梁选用标准槽钢作为主要承力构件，横向等距布置支撑横梁用于安装辊道支座，支腿部分采用方管型材制作，底部配置可调式脚杯结构，可根据现场地面平整度调整整体安装高度，抵消地面沉降或铺装误差带来的水平度偏差，保证辊道面整体处于同一水平基准，避免物料输送过程中出现跑偏、卡滞问题。辊道安装位沿输送方向等距排布，预留的辊子安装轴孔同轴度公差控制在合理区间，

　　可适配不同直径的无动力辊筒或动力驱动辊组，用户可根据实际输送载荷、输送速度需求灵活选配辊子类型，无需对底盘主体结构做二次改动。底盘两侧预留了驱动单元、侧边防护栏、导向挡边的安装孔位，端部设置有与其他线体模块对接的连接法兰，可直接与转弯段、升降段、分拣工位等模块拼接，快速组成完整的输送线系统，无需额外设计转接连接件。从安装边界来看，整体宽度适配常规工业托盘的通行需求，支腿横向跨距经过载荷校核，在满载工况下整体结构挠度控制在允许范围内，不会出现明显的下沉变形，支腿底部的安装底板预留膨胀螺栓固定孔，可直接与混凝土地面做刚性连接，满足大载荷、长时间连续运行的稳定性要求。设计过程中充分考虑了现场安装的便捷性，

　　所有型材拼接处均采用满焊后打磨处理，关键受力位置增设加强筋板，避免长期受交变载荷出现焊缝开裂问题，整体表面做除锈喷塑处理，可适应车间内多粉尘、少量油污的工作环境，降低后期维护成本。该底盘结构既可以作为独立输送单元单独使用，也可以作为线体基础模块扩展搭建长距离输送系统，结构冗余量充足，适配性强，能够覆盖轻工制造、机械加工、仓储物流等多个行业的常规输送需求。
