气枪膛口消音抑制器剖视结构

　　该结构围绕气枪膛口末端的气流抑制需求展开，模型采用纵向剖切方式呈现内部腔体、隔板、导流通道与外筒装配关系，便于在方案评审时直接观察燃气或压缩空气在膛口后的膨胀路径。实际使用场景多集中在气动发射装置的降噪、后坐冲量缓和及膛口扰动控制环节，安装位置处于枪管前端，属于枪管轴线延长段上的末端功能部件。

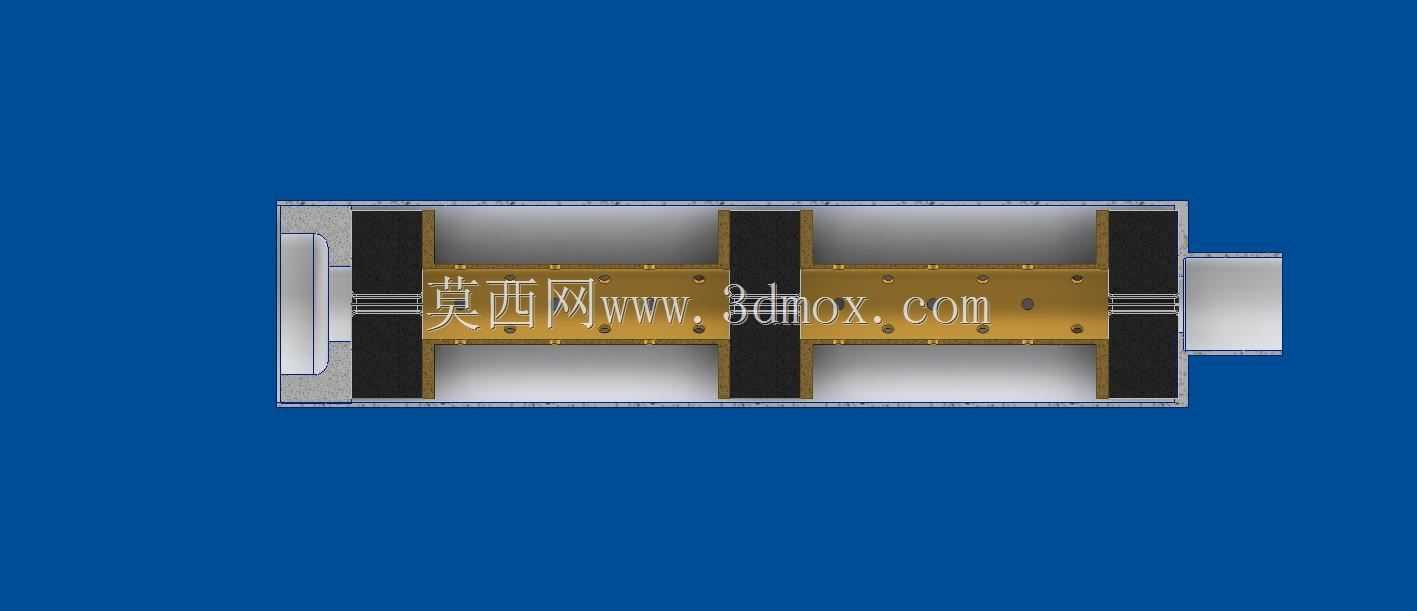

　　从功能逻辑看，抑制器并不改变发射主体的核心动作，而是在弹丸离开枪管后，对紧随其后的高速气流进行连续扩容、转向和耗散。外筒形成封闭的膨胀空间，内部多道隔板将长筒分隔成若干腔室，气流经隔板中心或偏心通道逐腔释放，压力峰值被逐级削弱。黄色承载件在剖切模型中对应内部支撑与隔板定位结构，其作用是保证各腔室轴向间距稳定，避免隔板在反复冲击下发生位移。端部接口则承担与枪管或膛口装置的同轴连接，安装边界需要控制外径、总长、接口螺纹或套入段长度，确保弹丸通道与枪管内孔保持一致。

　　设计时首先要确定膛口轴线方向的连续通孔，该孔是所有内部结构的基准，任何隔板、衬套和端盖都不能侵入弹丸安全通过范围。围绕这一中心通道，外筒壁厚需要兼顾强度与外形尺寸，筒体内径决定单次膨胀容积，容积过小会使降压效果不足，容积过大又会增加前端重量和悬挂长度。隔板数量并非越多越好，腔室过多会增大轴向尺寸，并可能使气流在末段形成不必要的湍流；腔室过少则难以把压力波动拆分成多个较小阶段。工程上通常结合口径、筒长和预期降噪目标，在隔板间距、开孔面积和腔室容积之间取得平衡。

　　模型中可见的隔板采用沿筒身轴向排布的方式，这种结构便于加工和装配，也利于控制同轴度。隔板与外筒之间可采用焊接、压装、螺纹锁紧或端盖压紧等方案，具体选择取决于维护频率、材料和工作载荷。若需要拆装清理，端盖与筒身应保留可靠定位面；若为一次性密封结构，则可优先考虑焊接或粘接，以减少界面漏气。气枪工况虽然相较火药武器温度压力更低，但高频脉冲气流仍会对薄壁件产生振动，因此隔板边缘与外筒内壁的配合不能只依赖视觉贴合，必须在模型中明确接触、固定和密封关系。

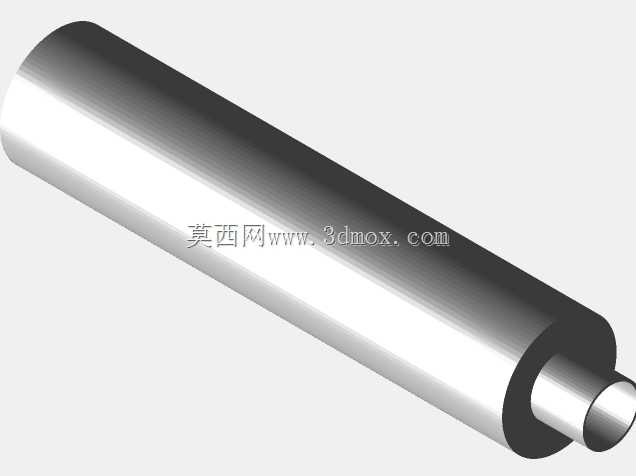

　　外形尺寸方面，这类装置的核心边界包括总长度、最大外径、入口接口直径、中心通道直径以及末端出口直径。总长影响膛口外伸悬臂量，过长会改变枪口指向惯量；外径影响与护木、瞄具或其他附件的间隙；入口接口决定装配互换性；出口直径则关系到弹丸通过安全裕度和末段气流收敛效果。建模时应把这些尺寸作为关键参数保留，尤其是入口同轴度、隔板孔同轴度和端面垂直度，若这些基准失控，实际装配后可能出现碰弹、偏心气流或精度下降。

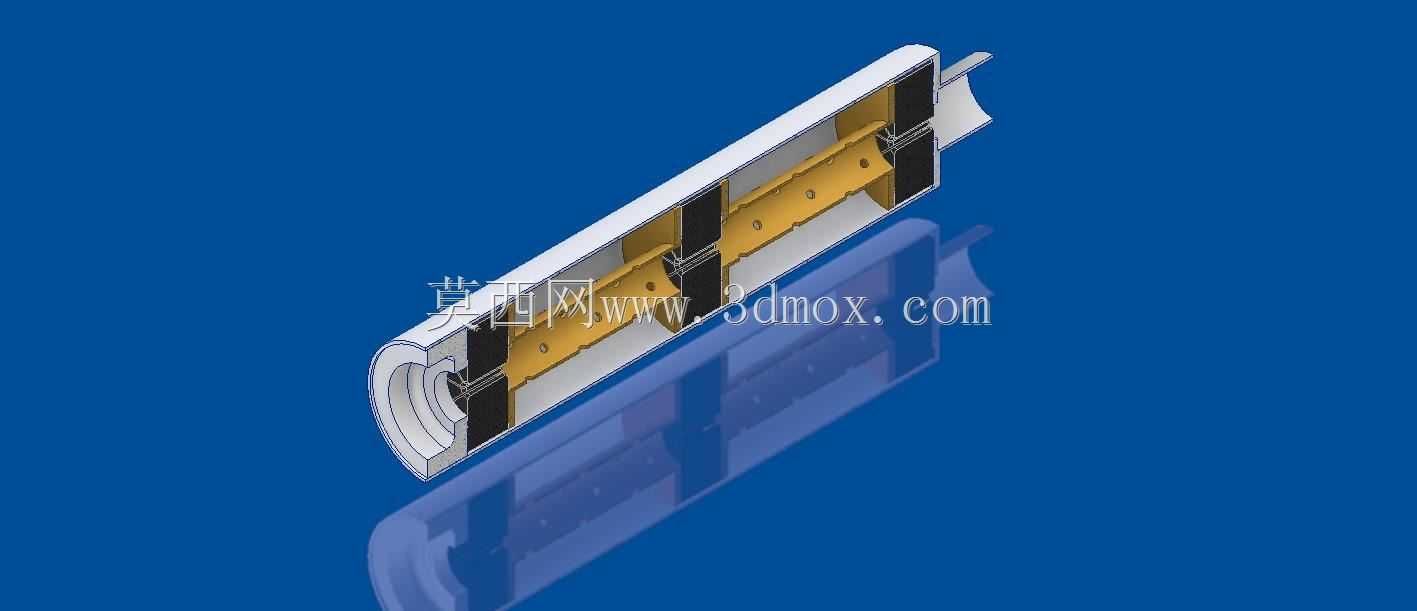

　　从三维结构表达角度，剖视模型把外部圆筒、内部隔板、端部连接段和支撑件分层展示，能够帮助设计人员检查腔体是否连续、隔板是否存在装配冲突、端盖压紧行程是否合理。外筒表面可按圆柱薄壁件处理，内部隔板则需要建立明确厚度，避免在后续工程图中出现零厚度面。导流边缘可根据工艺能力设置倒角或圆角，既减少应力集中，也能降低气流在锐边处产生的尖锐噪声。

　　在设备选型和结构验证阶段，该类部件还需关注材料与使用环境的匹配。外层筒件可采用轻质金属或高强度工程材料，内部承力隔板宜选择尺寸稳定、耐冲击的材料；若存在拆装需求，接口处应预留扳手位或防滑结构。模型所呈现的不是单一外观件，而是一个由承压外筒、多级膨胀腔、轴向定位件和同轴接口共同组成的膛口功能系统，结构设计的重点在于让气流路径清晰、装配基准统一、外形边界可控，并在有限长度内完成压力释放与扰动抑制。
