紧凑型ITX规格亚克力透明电脑机箱结构

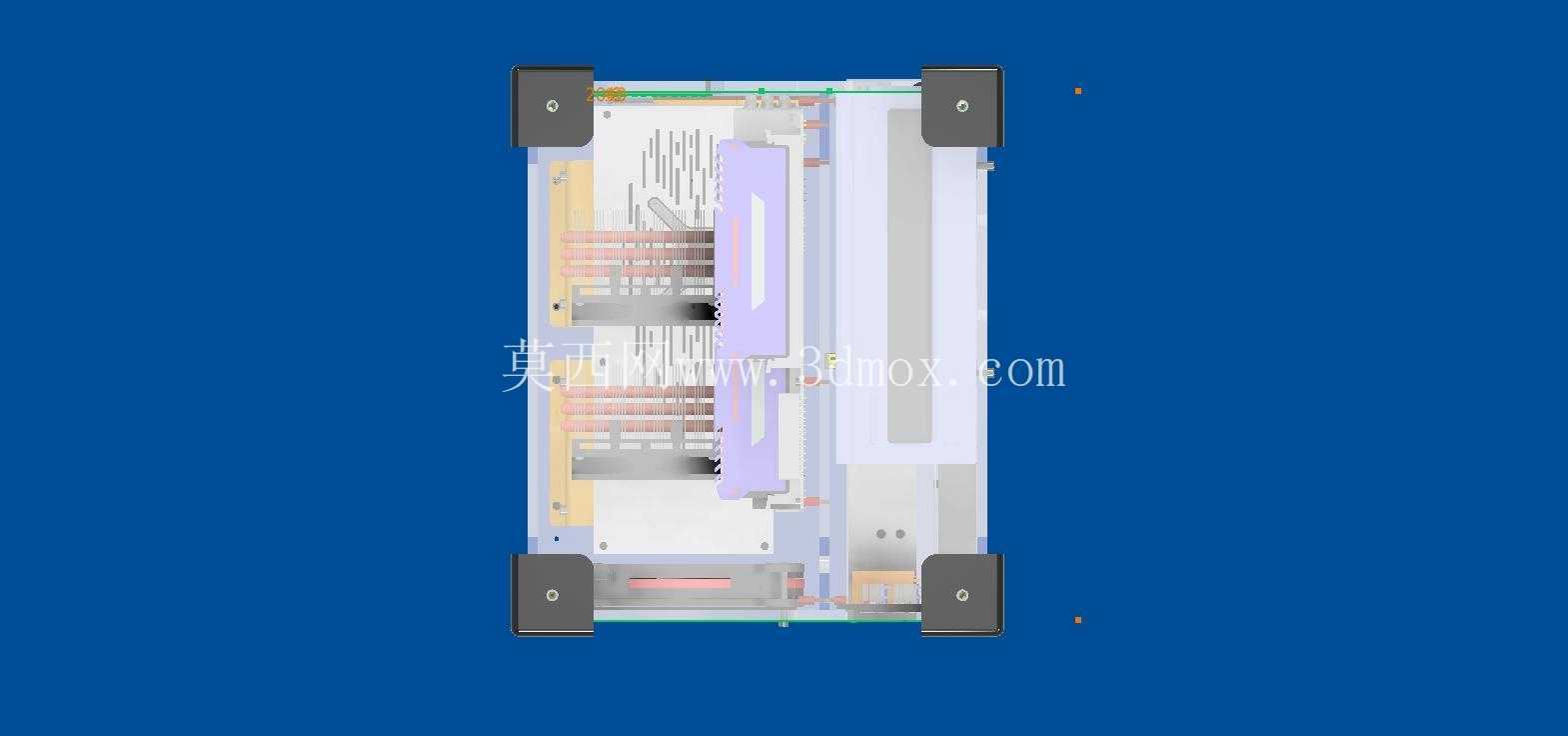

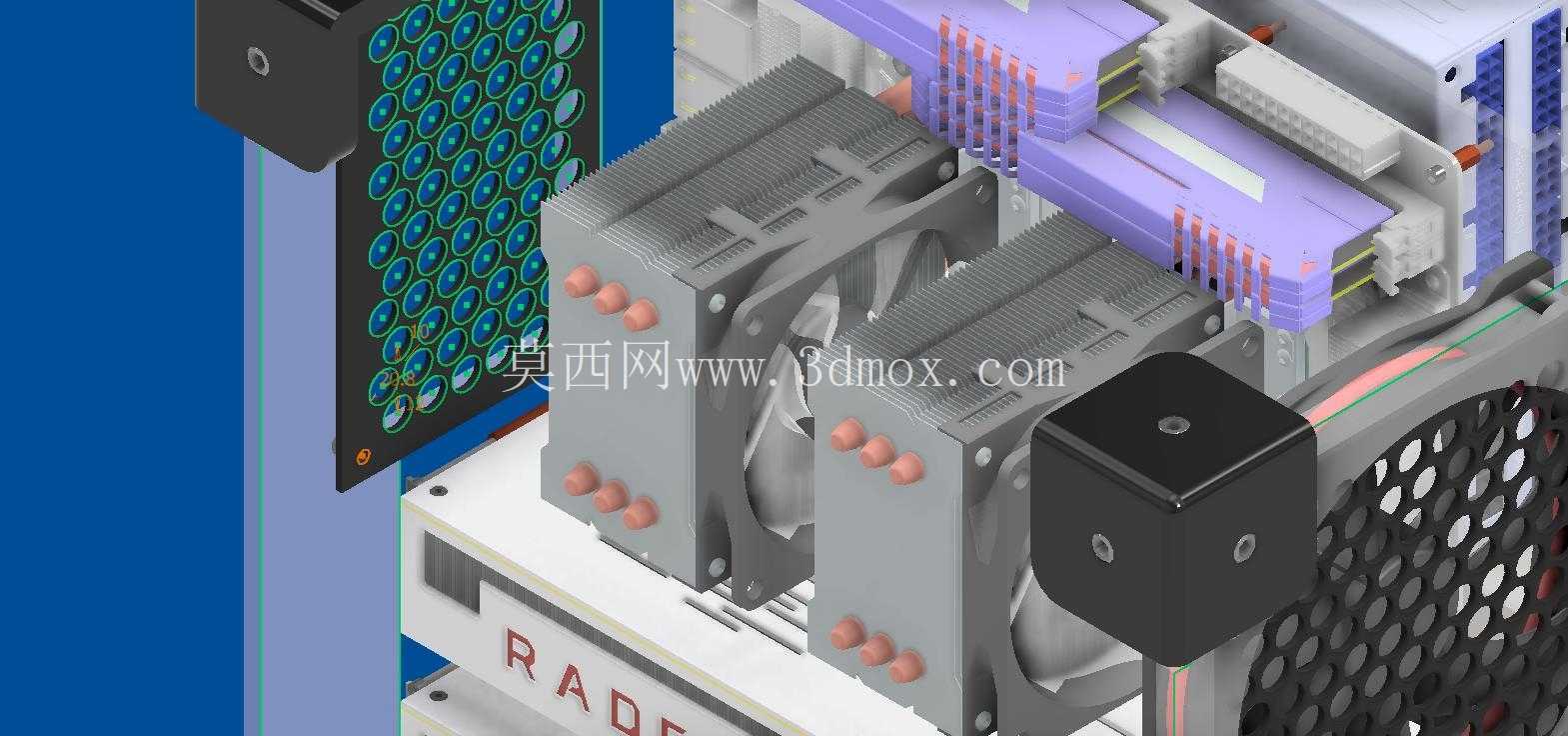

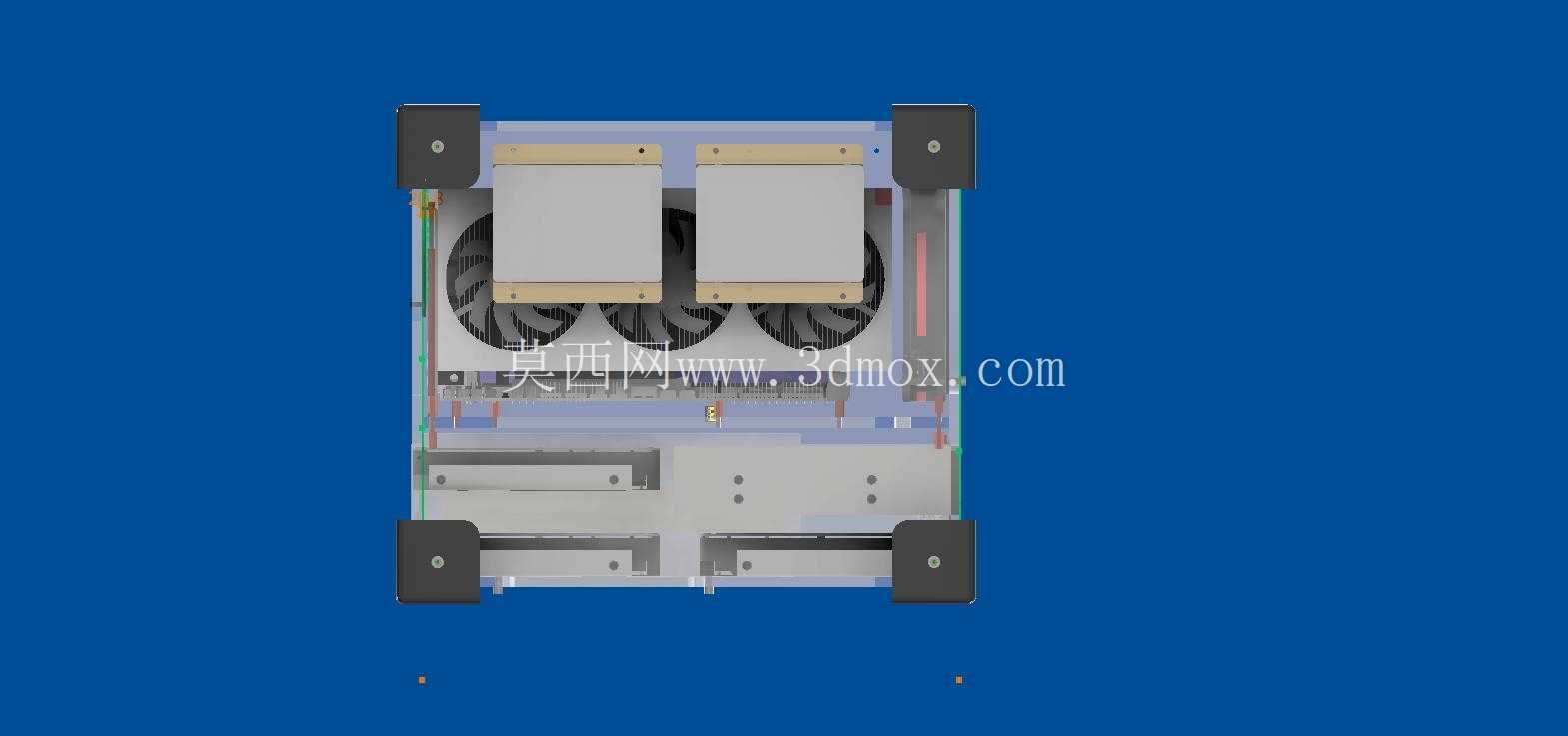

　　这款紧凑型ITX机箱的结构设计，完全围绕小空间内的硬件兼容性与散热效率展开，适配桌面级紧凑工作站、家用迷你服务器这类对占地空间有严格要求的使用场景，相比标准ATX机箱能够减少60%以上的桌面占用，同时保留完整的硬件扩展能力。从安装边界来看，机箱整体围绕ITX主板的固定孔位做布局规划，主板安装位严格遵循ITX版型的170mm×170mm标准孔距，预留的CPU散热区域高度不超过70mm，适配下压式风冷与薄型塔式风冷两种方案，对应双120mm规格的风扇安装位，采用直吹风道设计，冷风从机箱前部的亚克力开孔进入，直接掠过内存、硬盘安装区后，经过主板供电、CPU散热鳍片，最终从后部风扇位排出，避免小机箱常见的热量淤积问题。

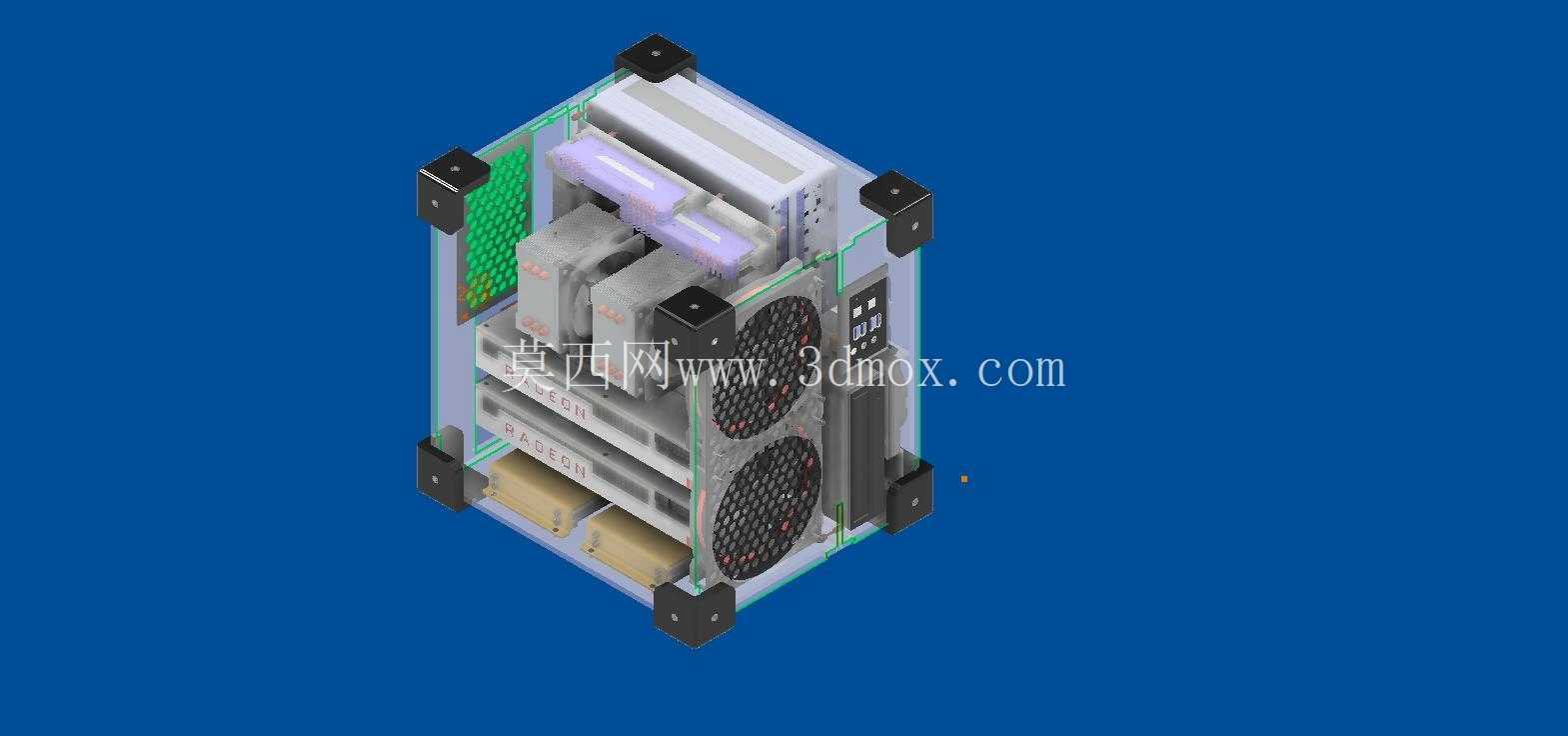

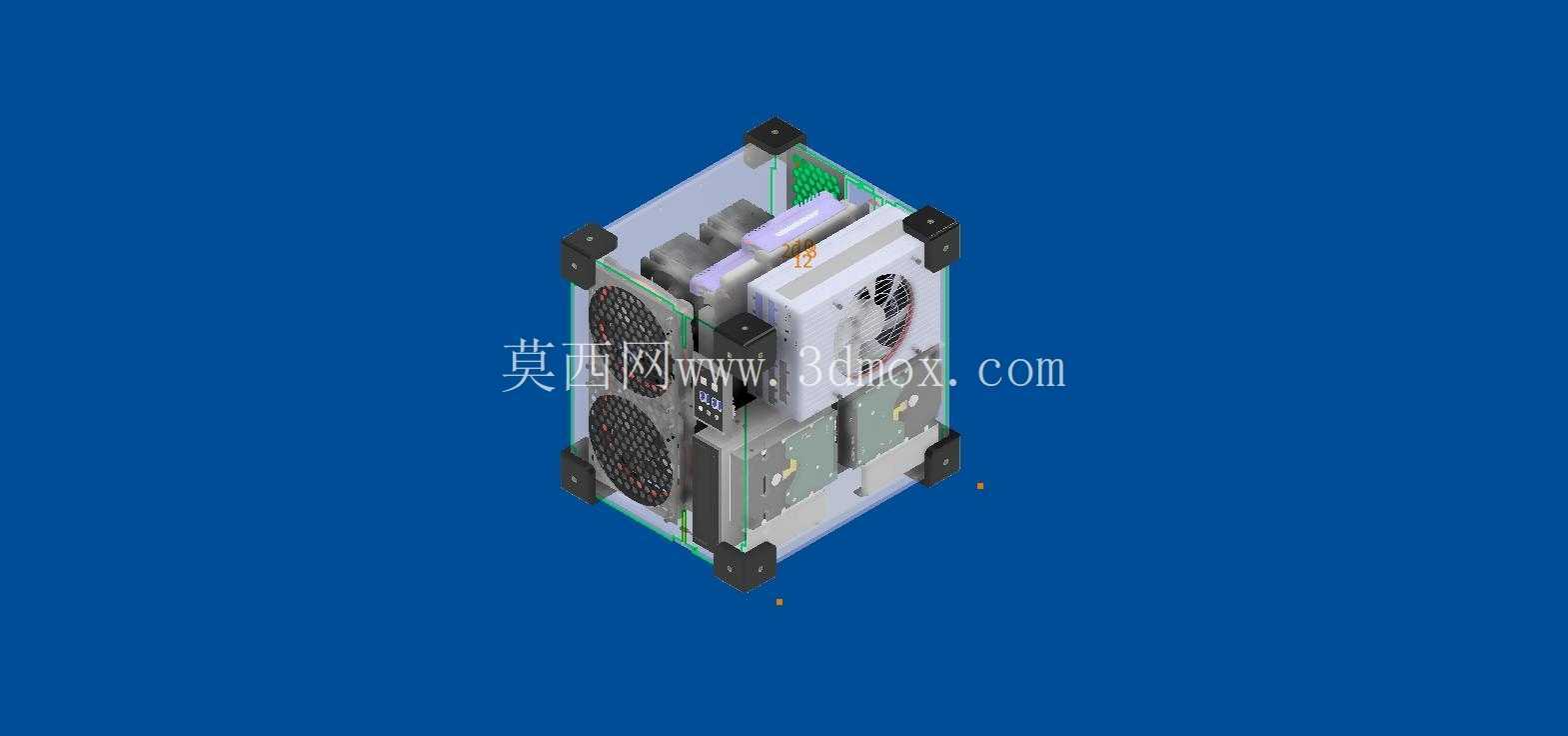

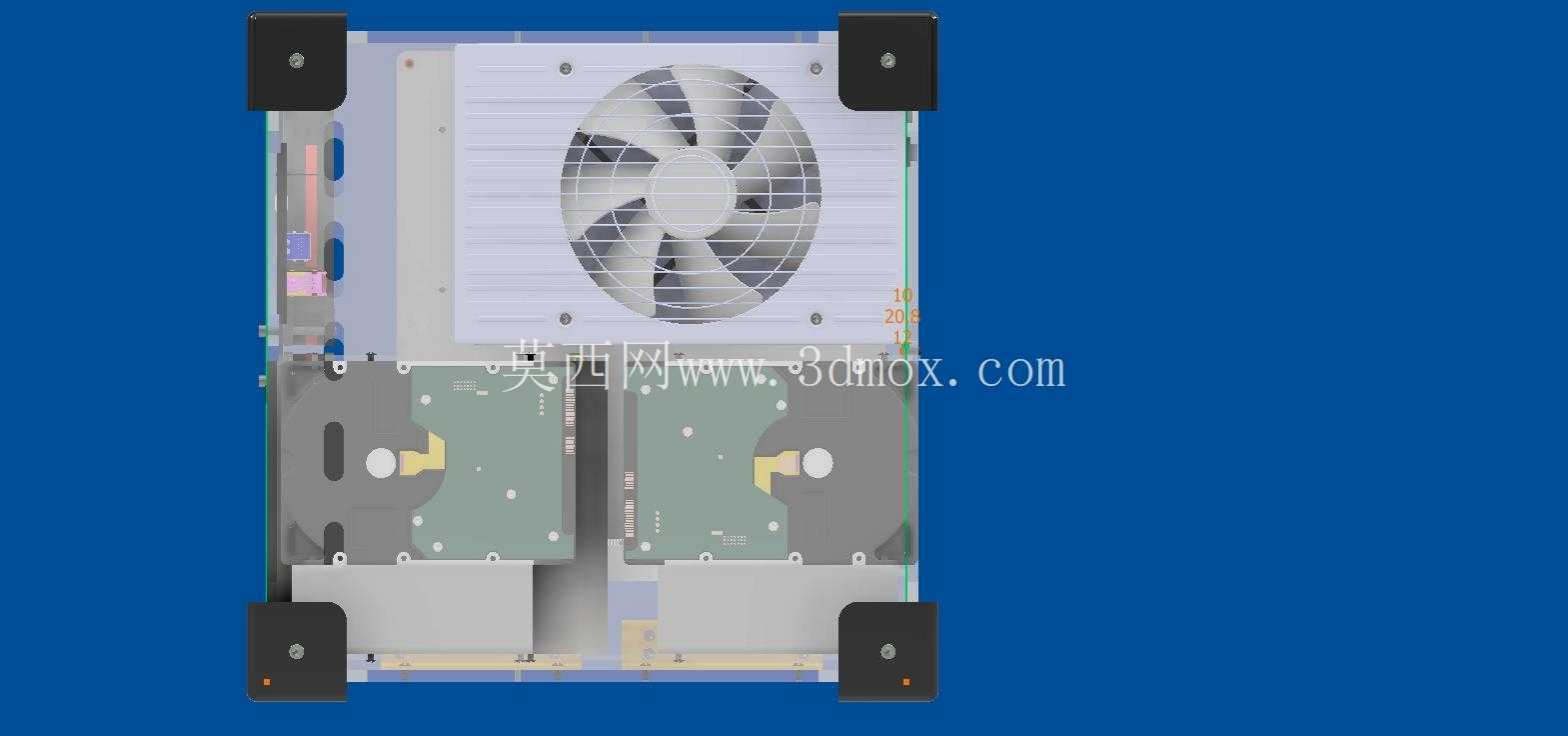

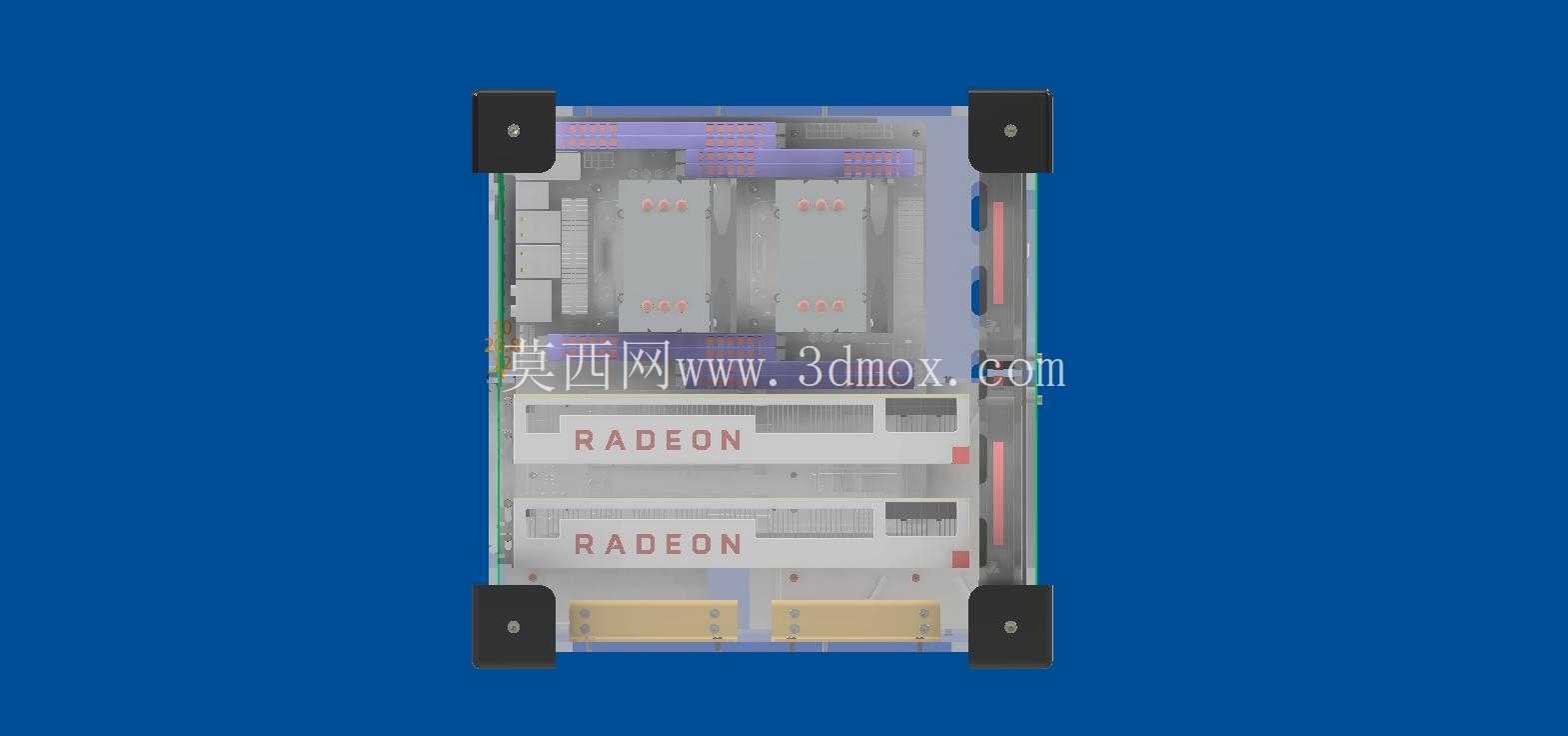

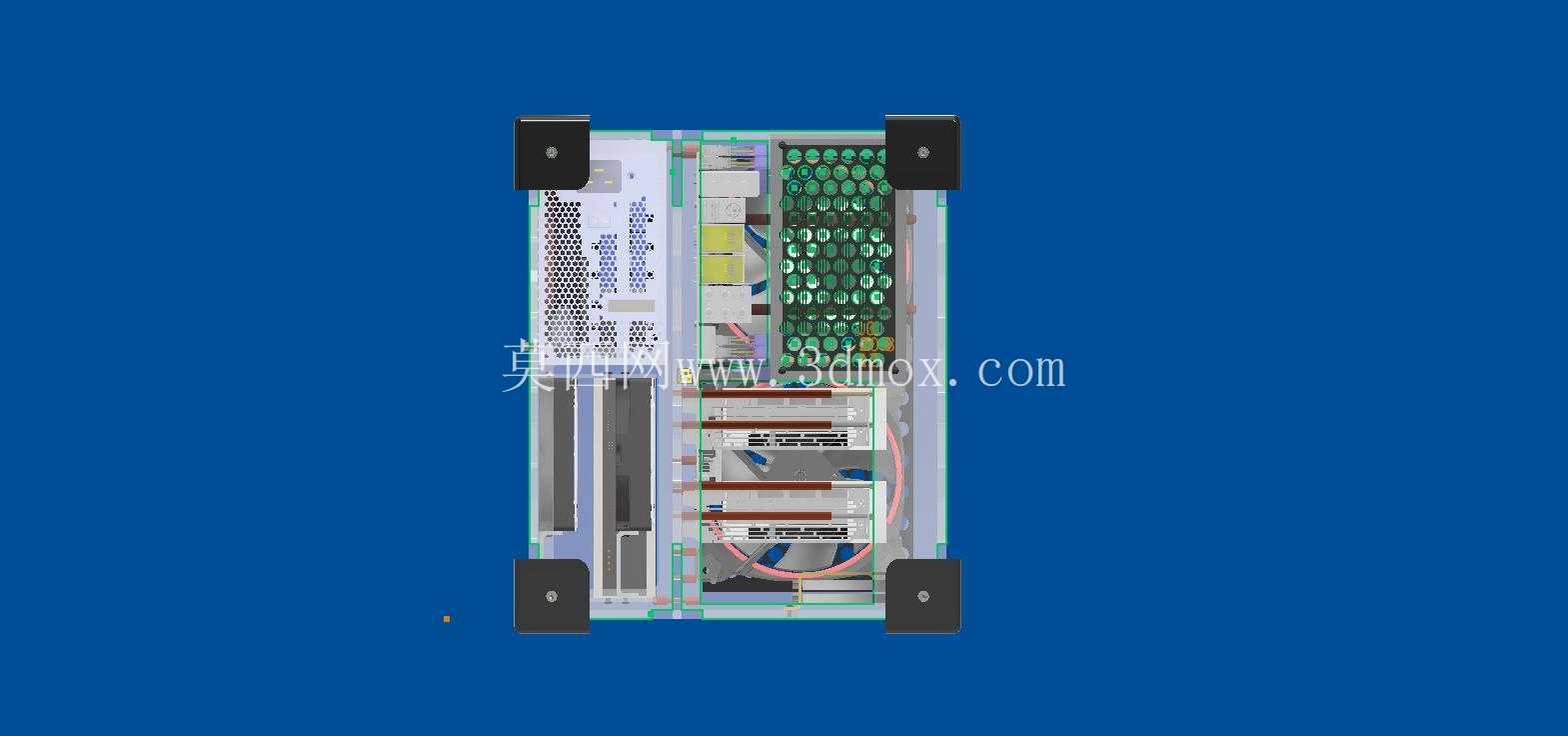

　　机箱侧壁采用6mm厚度的亚克力板材加工，相比传统0.8mm钢板机箱，亚克力材质的加工难度更低，小批量定制时无需开模，通过激光切割即可完成板材下料，四个角部采用3D打印的角件做连接固定，角件同时承担脚垫与板材定位的作用，每个角件预留M3规格的螺丝孔位，与亚克力板的预钻孔位精准对齐，组装时无需额外做定位治具，手工即可完成整机组装，大幅降低DIY制作的门槛。存储扩展方面，机箱内部规划了3个3.5英寸机械硬盘的安装位，安装位采用侧向抽拉结构，每个硬盘位预留4个减震胶钉的安装位置，避免机械硬盘运行时的振动传递到机箱板材产生共振噪音；同时设置2个2.5英寸SSD安装位，直接固定在主板侧的支架上，缩短SATA线材的走线长度，减少机箱内部的线材杂乱对风道的阻挡。

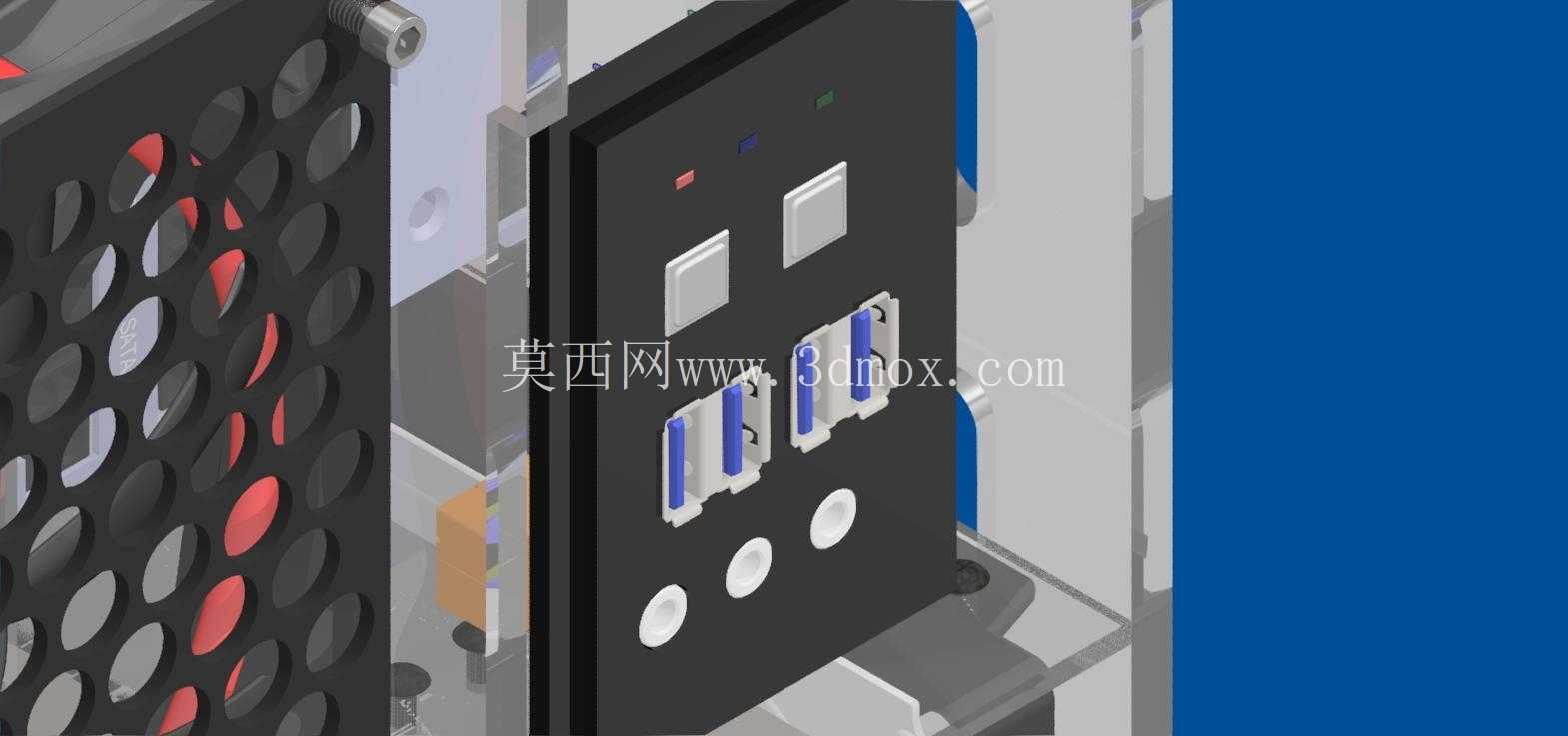

　　电源适配位严格遵循标准ATX电源的安装尺寸，支持140mm长度以内的标准ATX电源，电源采用下置式安装，进风口直接朝向机箱底部的脚垫间隙，独立于硬件散热风道，避免电源吸入CPU排出的热风，提升电源的长期运行稳定性。扩展槽位预留2个全高PCIe挡片位置，支持双槽厚度的独立显卡安装，显卡长度限制在200mm以内，适配多数入门级专业图形卡与游戏显卡，满足小型工作站的图形处理需求；前部预留一个标准5.25英寸光驱位，可兼容光学驱动器或前置面板扩展模块，满足老旧设备的使用需求。

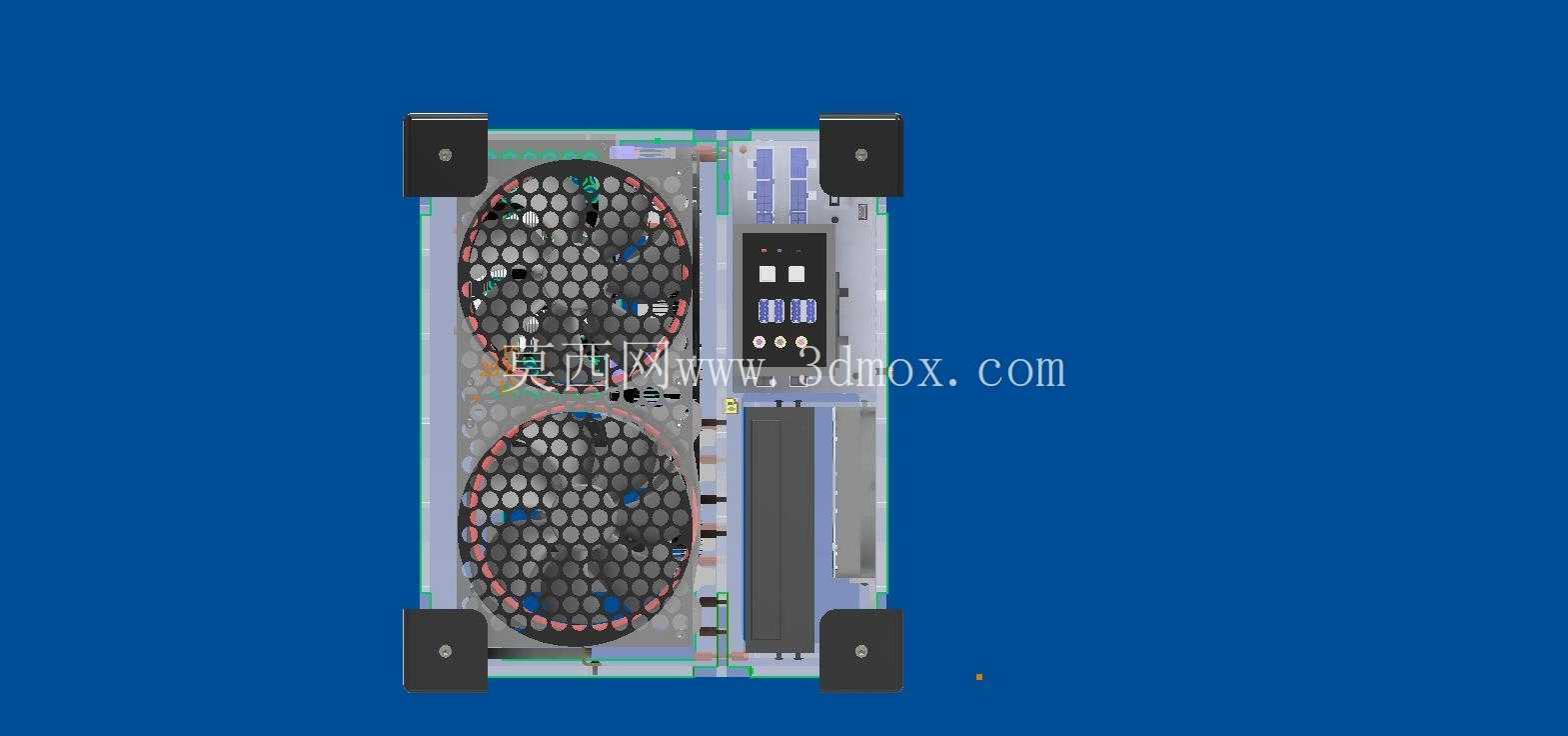

　　走线空间方面，主板托盘后侧预留10mm的走线间隙，所有线材可通过主板托盘边缘的理线卡扣固定，避免线材凸到主板正面干扰风扇转动，亚克力侧板的边缘做R2圆角处理，组装时不会划手，同时板材边缘做抛光处理，透明材质可以直接展示内部硬件的运行状态，兼顾实用性与展示效果。从结构强度来看，6mm亚克力板的抗弯曲强度足够支撑内部所有硬件的重量，四个角件将六块亚克力板材连接为一个整体框架，整体抗扭强度相比单纯板材拼接提升40%以上，即使搬动时机箱产生轻微形变，也不会出现板材开裂或硬件松动的问题。散热设计上，双风扇位均预留12025规格风扇的安装孔位，支持安装标准PWM调速风扇，可根据内部温度自动调节转速，在低负载时降低运行噪音，高负载时提升风量带走热量，硬盘安装位紧邻进风通道，机械硬盘运行时产生的热量可以被进风直接带走，避免硬盘长期处于高温环境缩短使用寿命。
