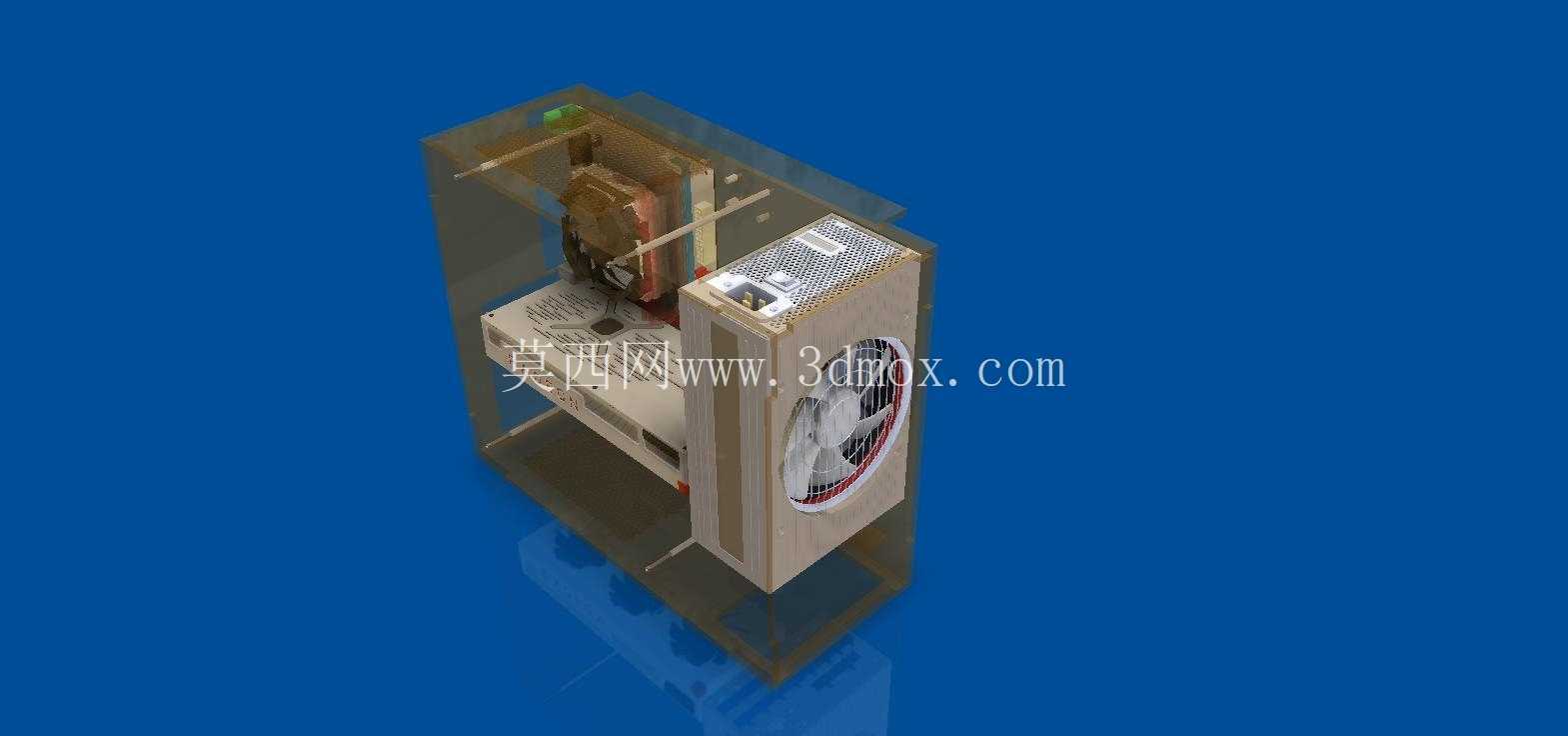

紧凑型亚克力材质ATX台式电脑机箱结构设计

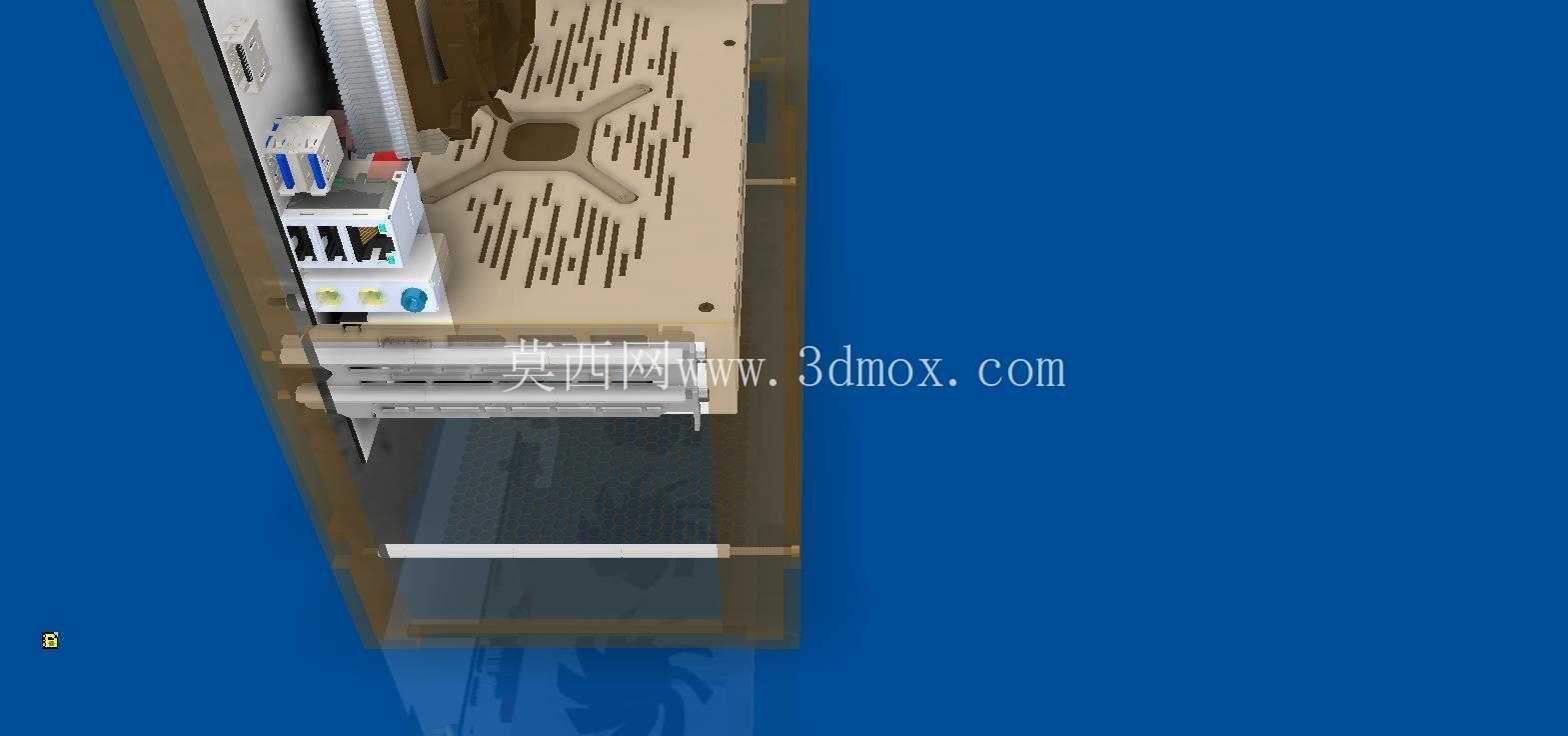

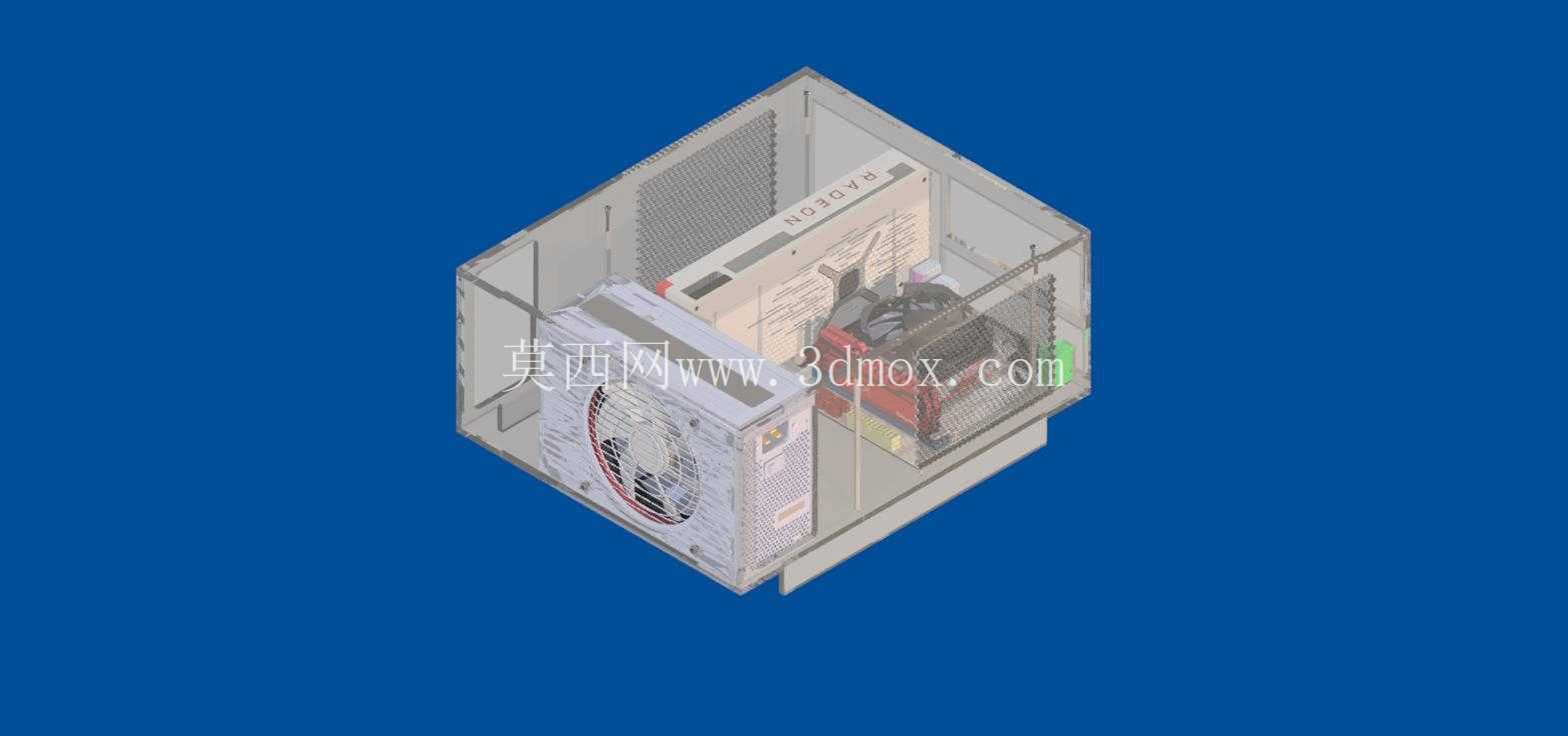

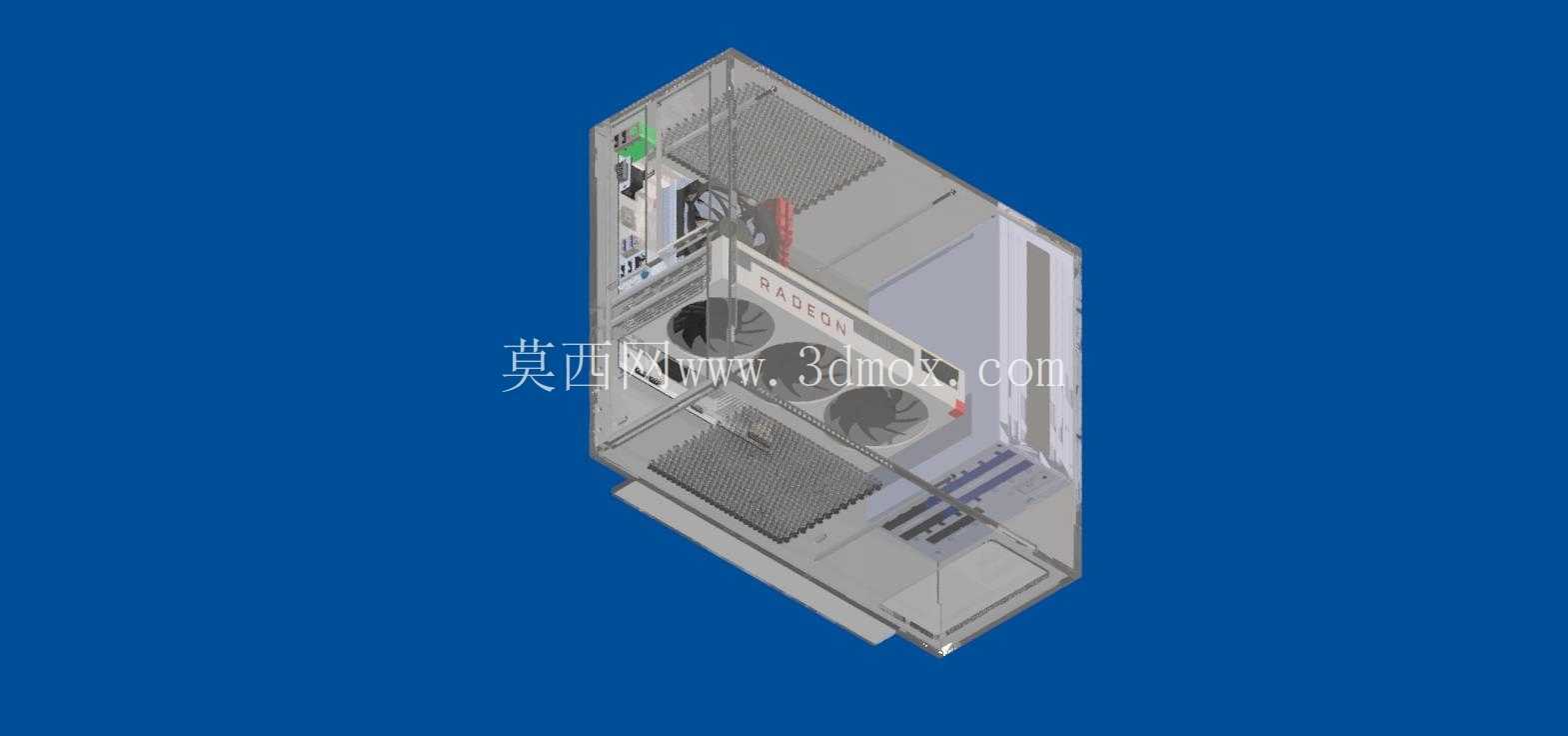

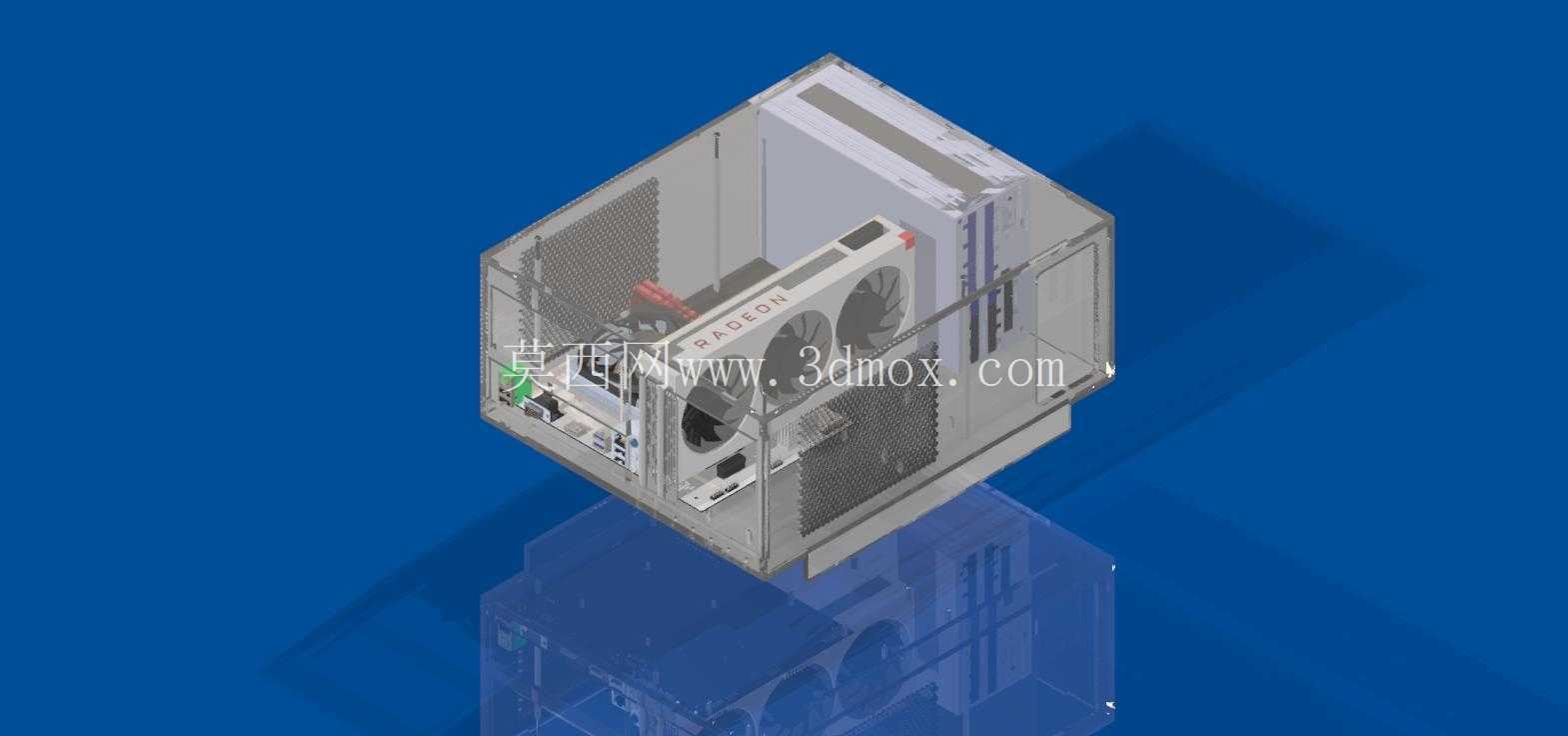

　　在桌面DIY硬件装机、小型工作站搭建、嵌入式工控设备部署这类场景里，机箱作为硬件承载的核心结构件，其结构合理性直接决定硬件安装效率、散热表现与长期使用稳定性。这款紧凑型ATX机箱采用6毫米厚度亚克力作为主体加工材质，区别于常规冷轧钢板机箱的冲压成型逻辑，亚克力材质可通过激光切割、粘接工艺快速完成定制化加工，适配小批量定制装机、硬件展示类场景的需求，同时半透明的材质特性可直观展现内部硬件布局，适合硬件展示、MOD改装类应用场景。

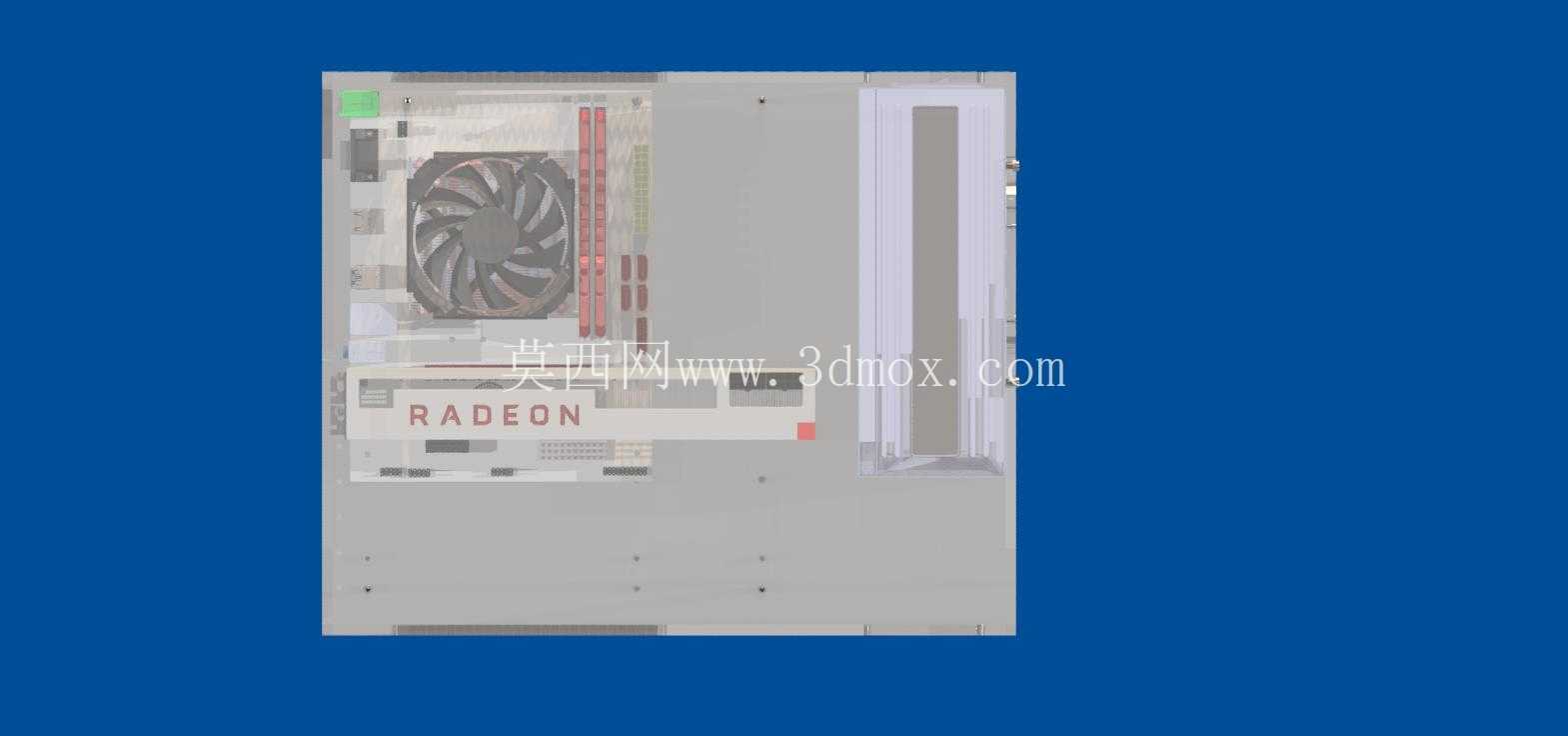

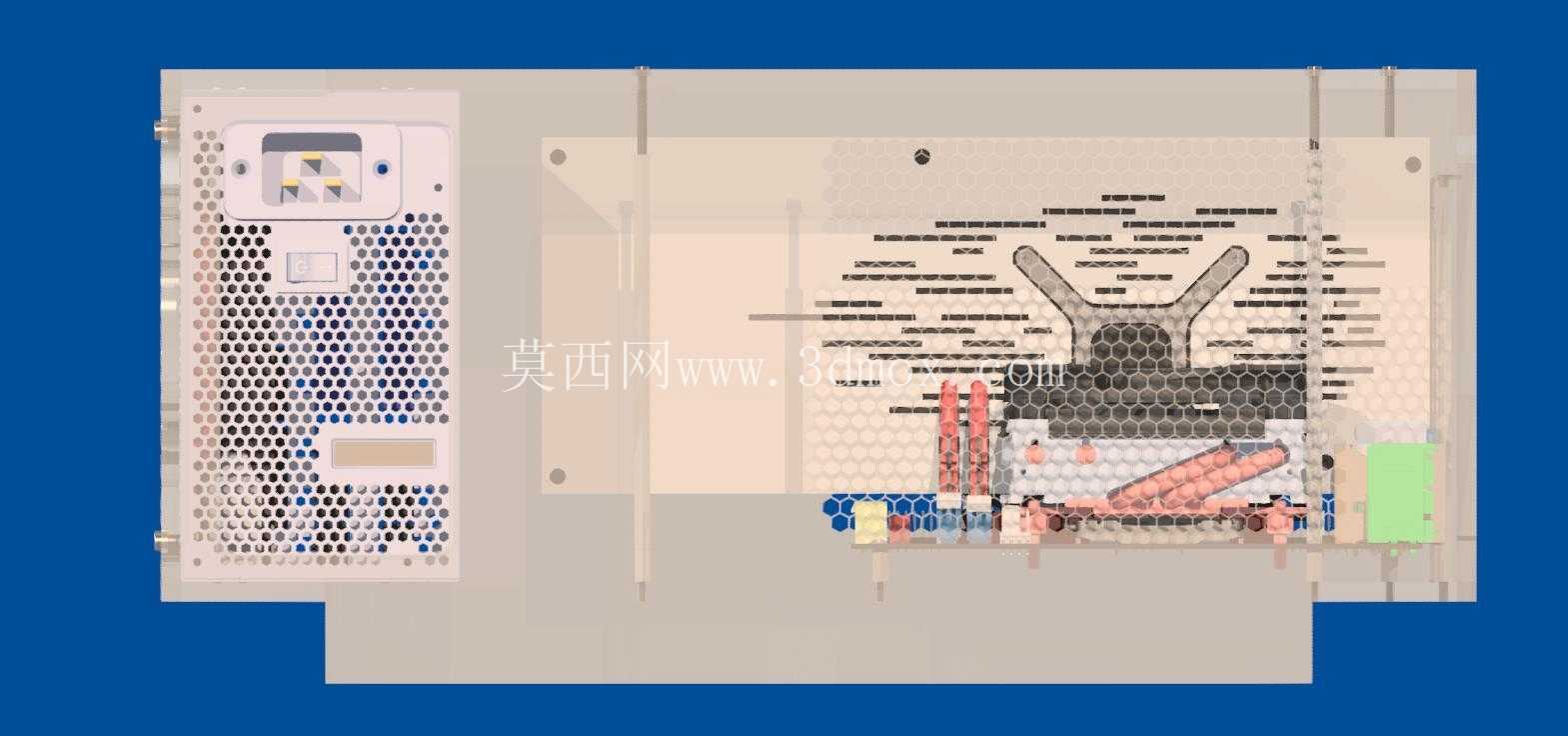

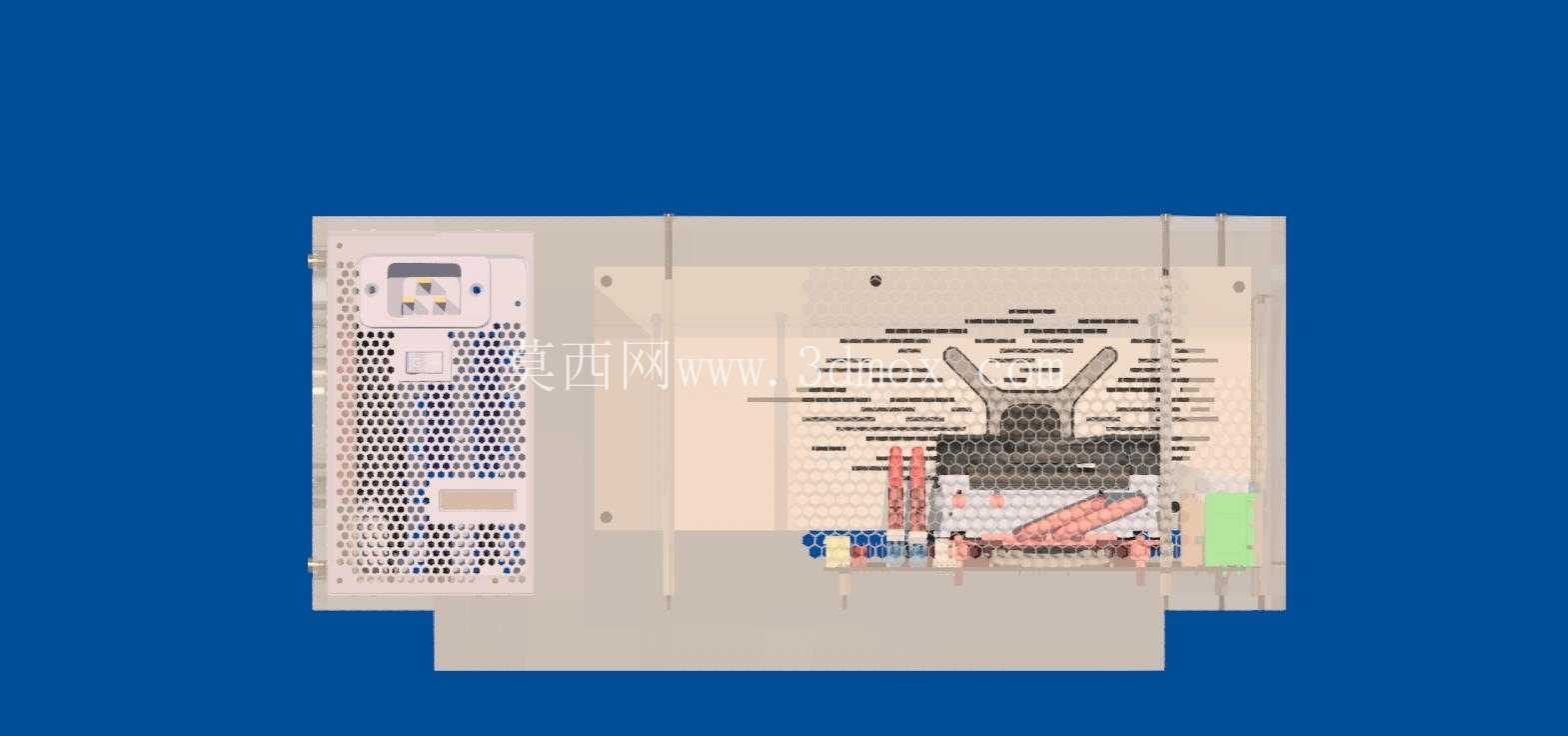

　　从结构适配边界来看，这款机箱严格遵循标准ATX主板的安装孔位规范，可完整容纳全尺寸ATX规格主板，安装孔位公差控制在0.2毫米以内，避免主板安装时出现对位偏差导致的PCB板受力变形问题。机箱内部预留了标准ATX电源的安装仓位，电源位设置在机箱后侧下部位置，与主板供电接口的走线距离控制在150毫米以内，减少供电线材的冗余长度，优化内部走线空间。针对独立显卡的安装需求，机箱内部预留了最长320毫米的显卡安装空间，可兼容市面主流全尺寸独立显卡，显卡位设置了对应的支撑固定点位，避免长显卡长期使用出现PCB下垂变形的问题。

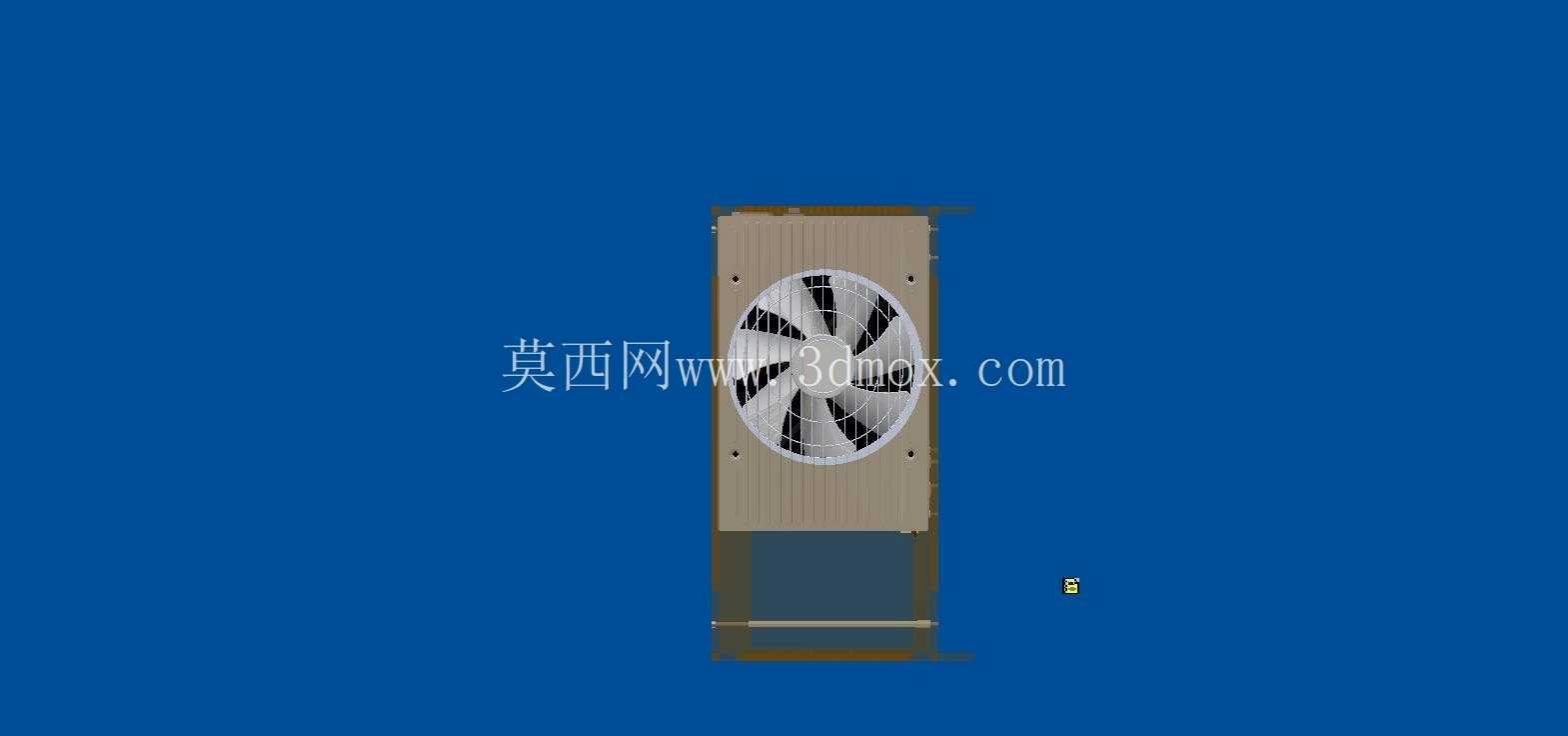

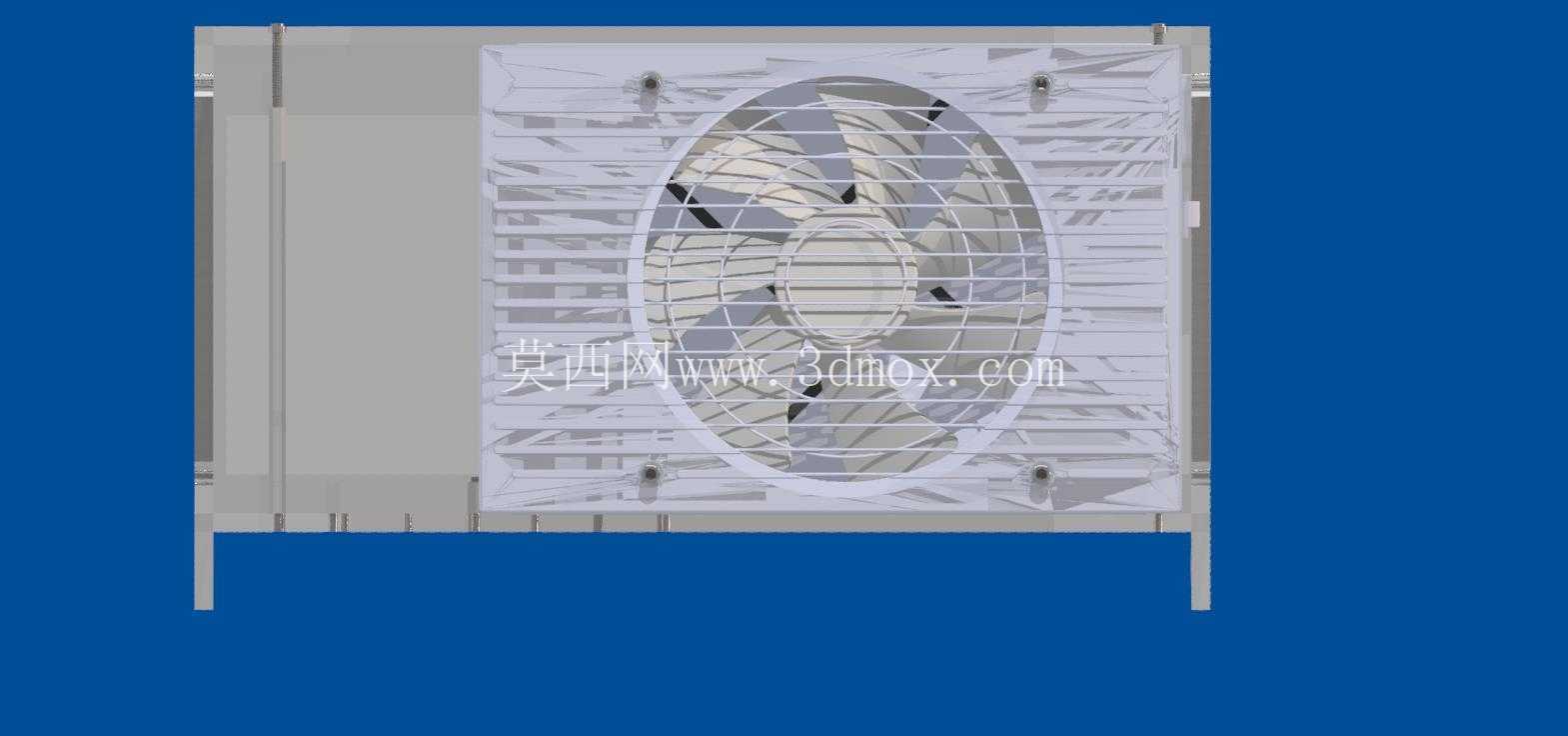

　　在散热结构设计上，机箱侧板预留了120毫米规格散热风扇的安装位，前部可支持240规格冷排的安装固定，内部风道采用前进后出的常规正压差设计，冷空气从前部进风区域进入，经过硬盘、显卡、主板供电区域后，从后部电源位与后置风扇位排出，可有效带走硬件高负载运行产生的热量。机箱的IO接口区域设置在机箱后侧上部位置，严格遵循ATX主板后置IO挡板的标准尺寸规范，可兼容所有标准ATX主板的后置IO面板，无需额外定制转接挡板。

　　从安装便利性角度考虑，机箱的主板托盘位置设置了对应的走线开孔，开孔边缘做了圆角处理，避免穿线时刮伤线材绝缘层，主板托盘与机箱侧板之间预留了20毫米的背线空间，可容纳所有供电线材与信号线从背板后侧走线，让内部硬件区域更加整洁，减少线材对风道的阻挡。硬盘安装位设置在机箱前部内侧，可支持2块3.5英寸机械硬盘与2块2.5英寸固态硬盘的安装固定，硬盘位设置了橡胶减震垫，减少硬盘运行时的震动传导到机箱主体产生共振噪音。

　　这款机箱的外形尺寸控制在紧凑型ATX机箱的常规范围内，整体宽度190毫米，高度430毫米，深度460毫米，可放置在常规桌面工位、标准机柜层板上，不会占用过多桌面空间。亚克力材质的拼接采用专用亚克力粘接剂，拼接接缝处的结构强度可满足硬件安装后的承重需求，整体承重可达到15千克以上，完全覆盖常规台式机所有硬件的总重量需求。机箱的边角位置做了R3毫米的圆角处理，避免安装维护时尖锐边角划伤操作人员，同时提升整体外观的精致度。

　　针对日常维护需求，机箱侧板采用快拆式固定结构，无需额外工具即可拆卸侧板，方便用户进行硬件升级、清灰维护等操作。机箱底部设置了4个高度8毫米的橡胶脚垫，将机箱主体与桌面抬离一定间隙，既可以提升底部进风的效率，也可以避免桌面水渍直接接触机箱底部材质，同时橡胶脚垫可起到防滑减震的作用，减少机箱放置时的滑动风险。
