全地形车后悬架桁架焊接总成

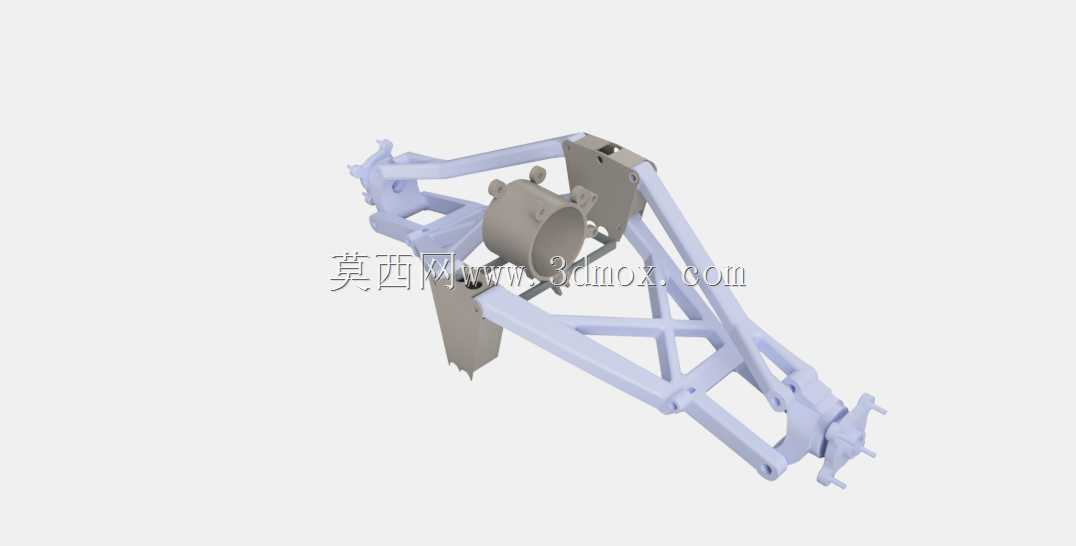

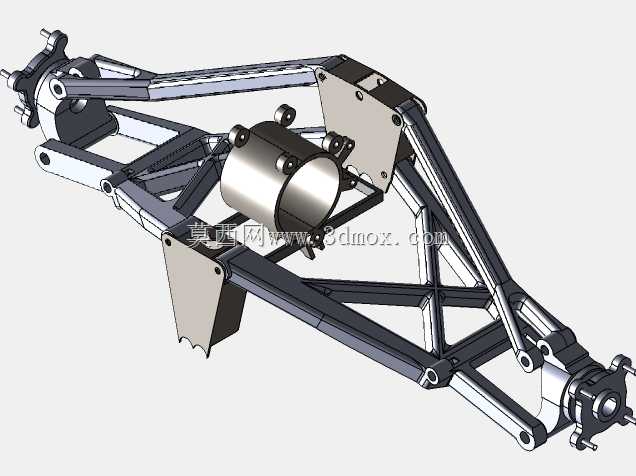

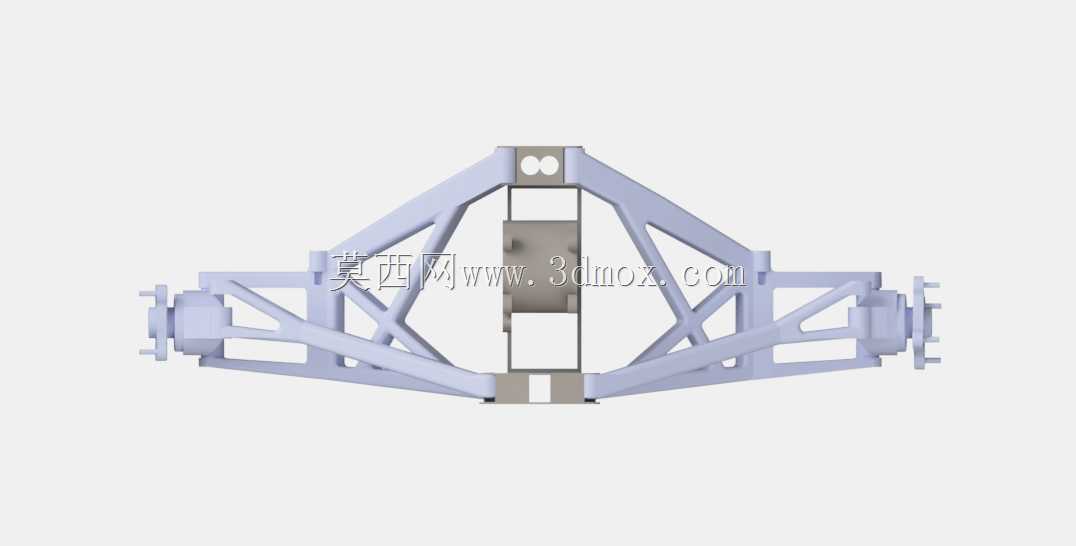

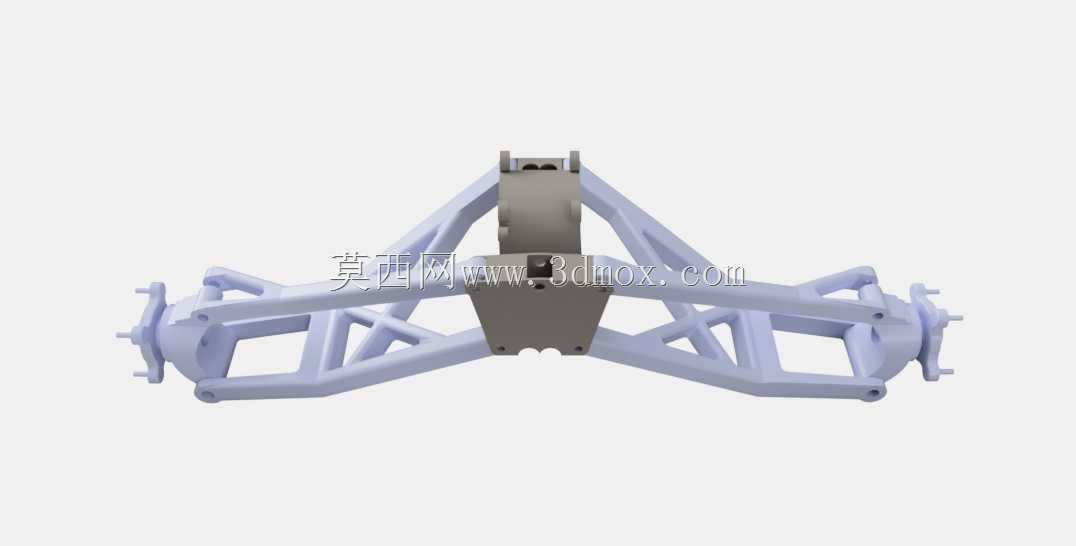

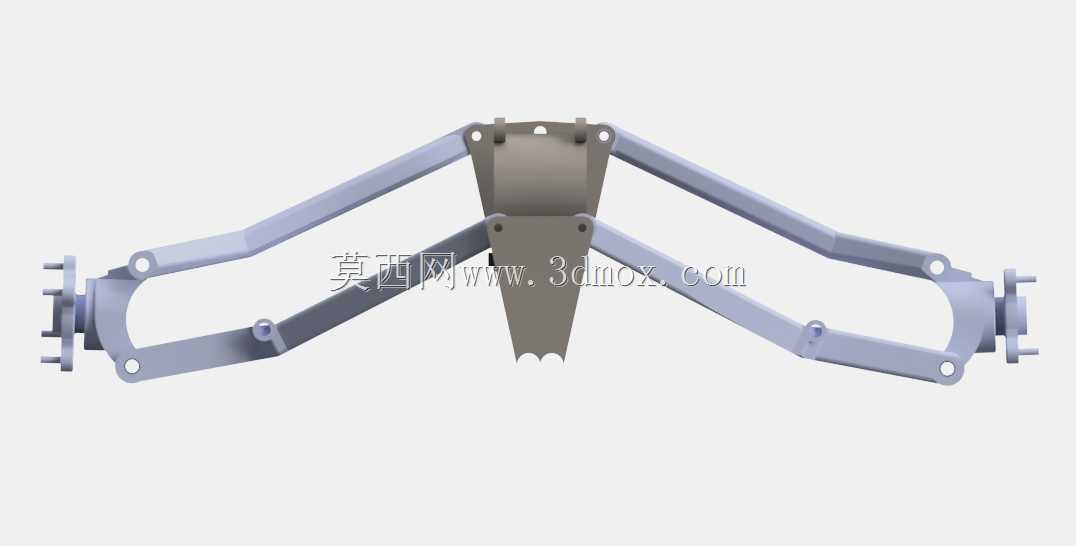

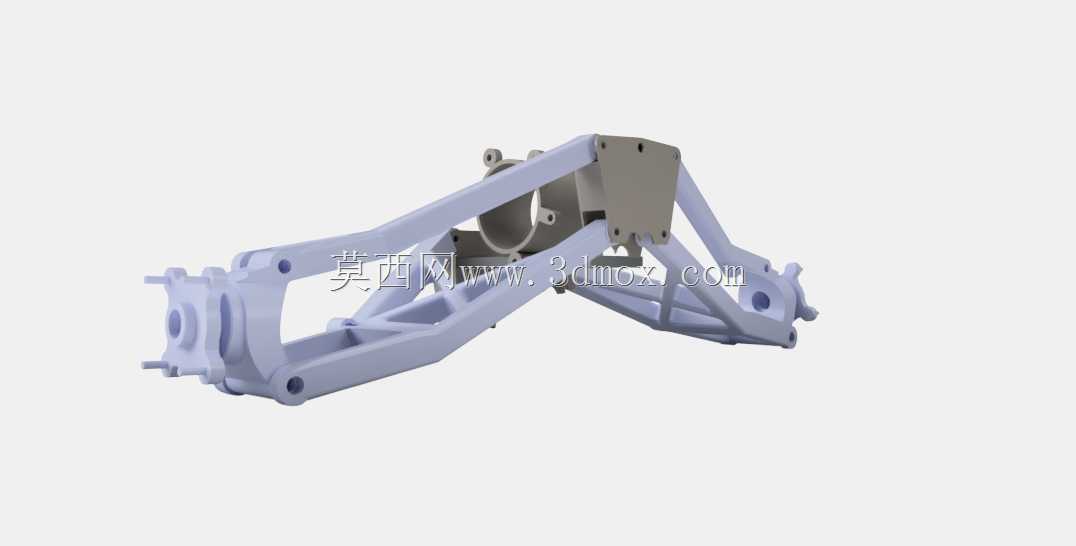

　　这套后悬架构件针对大排量越野全地形车的非铺装路面重载工况开发，整体采用空间桁架式管梁布局，核心作用是在车轮跳动行程内约束后轮运动轨迹，同时传递驱动、制动与地面冲击载荷，把路面颠簸的冲击能量通过铰接点传导至减震元件，隔绝大部分高频振动向车架主体的传递。从结构布局来看，整套总成以多根异型管材拼焊形成三角稳定构型，管梁交汇节点全部做了贴合焊接补强，避免管材对接处出现应力集中开裂的问题；中段预留的大尺寸圆筒安装位用于匹配后桥主减或者传动过桥部件，周边伸出的多组铰接耳板分别对应减震器下安装点、摇臂连接点、防倾杆拉杆固定位，每个耳板的开孔同轴度、端面贴合度都按照实车装配公差做了约束，装车时不需要额外扩孔或者打磨垫片即可完成对位。

　　在实际越野场景里，全地形车经常需要面对飞跳落地、侧坡倾斜、泥地拖拽打滑这类极端载荷，后悬架作为承载后轮与车架之间的核心传力部件，桁架结构的优势在于用较轻的整备质量获得极高的扭转刚度，相比传统冲压焊接摆臂，管梁桁架的抗侧向冲击能力更强，当车辆侧滑撞到石块或者树根时，管材可以通过可控的形变吸收冲击能量，不会像冲压件那样直接出现撕裂断脱。设计过程中首先要锁定的是整车硬点边界：后轮轮距、减震器行程长度、车架后端的安装孔位坐标、传动轴的摆动夹角范围都需要提前固化，建模时先搭建各铰接点的骨架草图，再沿着硬点连线铺设管道路径，管材的弯折角度全部避开周边传动件、排气件的运动包络，保证悬架在全压缩、全拉伸行程中都不会出现运动干涉。

　　总成两侧的末端连接座做了加厚处理，对应轮毂立柱的安装接口，座体上的定位销孔与螺栓孔按照越野车型的重载等级选用偏大的公称直径，避免长时间冲击后螺栓出现剪切断裂；中段圆筒的内壁预留了衬套压装余量，实际装配时压入橡胶缓冲衬套，既可以定位传动部件，也能阻隔齿轮运转产生的振动直接传递到悬架管架上。整套构件的外轮廓边界完全适配对应车型的后部安装空间，宽度方向不会超出后轮内侧的防泥罩边界，高度方向在悬架全压缩时和车尾货架、排气尾段保留足够安全间隙，纵向长度则匹配车架后横梁到后轮轴心的设计距离，不需要对原车车架做切割改孔就能直接替换安装。针对野外维护的需求，所有外露的铰接耳板都设计了足够的扳手操作空间，野外场地里不需要拆解周边覆盖件，

　　就可以直接穿入螺栓完成减震器或者拉杆的更换；管梁的排布特意留出了排水缺口，车辆涉水之后管腔内部不会积存泥水，从根源上减少管材内部锈蚀的隐患。这套结构既可以作为越野改装车的悬架改制参考，也能用于全地形车新车型开发阶段的底盘硬点验证，在三维环境中可以直接模拟悬架上下跳动的运动轨迹，核对减震器伸缩量、传动轴万向节夹角变化、轮距参数变动是否在设计允许范围内，提前规避实车试制阶段才会暴露的干涉、强度不足问题。
