工业卧式振动电机三维结构设计

　　在矿山筛分、建材振捣、粮食分选、物料输送等诸多工业场景里，振动电机都是提供定向激振力的核心动力部件，和普通驱动电机只输出旋转扭矩不同，这类电机需要在输出轴两端搭载可调偏心块，依靠转子旋转时偏心块产生的离心力，叠加形成稳定的周期性激振力，直接驱动配套设备完成振动筛分、振动落料、振动压实、振动时效等各类工艺动作，省去了额外配置激振器的传动环节，整体结构集成度更高，设备维护点更少。

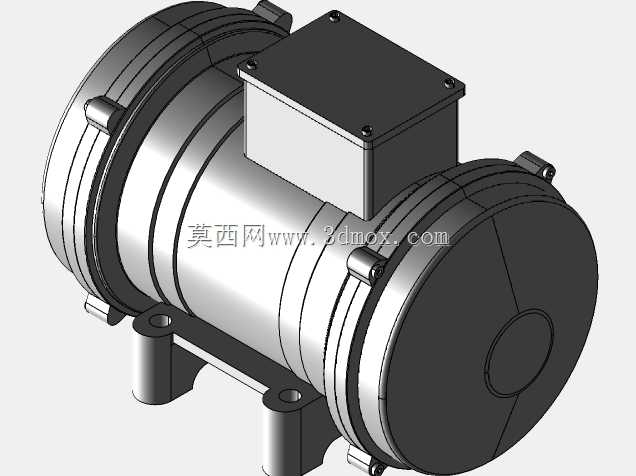

　　这款卧式振动电机的结构设计，完全围绕工业现场长周期满负荷运行的需求展开，整体采用卧式筒状机座结构，机壳两端设置加强式端盖结构，通过周向均布的紧固件完成密封连接，既可以保证内部定子、转子组件的同轴度精度，也能承受偏心块高速旋转带来的交变径向载荷，避免长期运行出现端盖松动、轴承跑圈的问题。机座底部采用一体化铸造成型的安装脚结构，两个安装脚分别设置同轴的安装通孔，安装面经过铣削加工保证平面度，安装时可以通过螺栓直接固定在振动设备的安装梁上，不需要额外制作过渡连接支架，安装脚和机筒的连接位置设置了多道加强筋结构，用来分散激振力传递过程中的应力集中，避免长期交变载荷下出现机脚断裂的故障。

　　接线盒设置在机筒顶部的居中位置，采用方形密封盒结构，盒盖通过四角的紧固件压紧密封垫，满足工业现场粉尘、潮湿环境下的接线防护要求，接线盒内部预留足够的接线空间，方便用户接入三相动力线缆，同时预留接地端子位置，保证设备用电安全。电机两端的输出轴位置，偏心块的安装结构做了标准化设计，外侧的偏心块可以调整和内侧固定偏心块的夹角，通过改变偏心块的重合度，就能在0到额定最大激振力之间无级调整输出激振力的大小，适配不同工况下对振幅、激振力的需求，不需要更换电机或者额外增减配重块，现场调试十分便捷。

　　从安装边界来看，这款电机的轴向总长度、径向最大直径都做了紧凑化设计，机座安装脚的孔距、安装孔直径都匹配行业通用的安装尺寸标准，用户替换同规格旧电机时不需要改动原有设备的安装基座，直接对位锁紧螺栓即可完成更换。轴承选型上采用重载深沟球轴承，搭配耐高温的润滑脂，能够承受偏心块带来的径向冲击载荷，同时轴承位置设置了防尘密封结构，阻挡工业现场的粉尘、颗粒物进入轴承腔，延长轴承的维护周期。定子绕组采用浸漆绝缘处理，满足F级绝缘要求，能够在振动工况下长期承受温升，避免绕组松动、绝缘破损的问题。

　　在实际选型匹配时，需要结合配套设备的总重量、工艺所需的振幅、振动频率来确定电机的激振力参数，这款卧式结构的振动电机可以水平安装在各类振动设备的侧部或者底部，根据安装位置的不同，调整偏心块的夹角来匹配所需的激振力方向，比如在直线振动筛上使用时，两台同参数的振动电机对称反向安装，就能让横向的激振力相互抵消，纵向的激振力叠加形成直线方向的激振力，驱动筛箱做直线往复振动，完成物料的筛分分级；在振动料斗上使用时，单台电机偏心安装，就能产生圆周方向的扭转振动，避免料斗内物料起拱架桥，保证物料顺畅下料。

　　设计过程中对整机的重量分布做了优化，将重心控制在两个安装脚的居中位置，避免运行时产生附加的偏心力矩，减少对安装基础的额外冲击，机壳外表面设置了周向的散热筋结构，增大散热面积，即使在密闭的工业厂房内长期连续运行，也能保证电机温升控制在允许范围内，不会因为过热触发保护停机。端盖位置设置了可拆卸的轴承端盖，后期维护时不需要完全拆解电机，只需要拆开轴承端盖就能补充润滑脂或者更换轴承，大幅降低现场维护的工作量。
