临时段电缆固定线夹结构设计

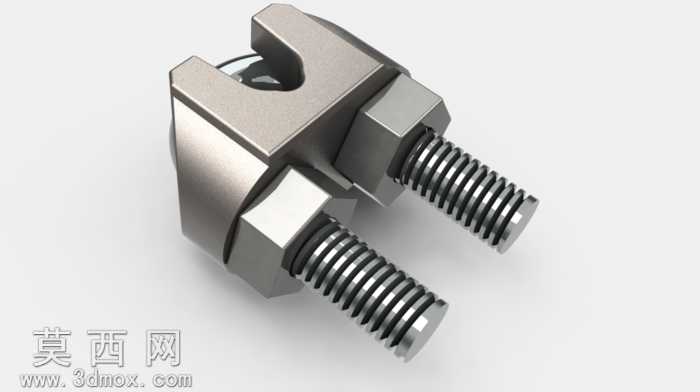

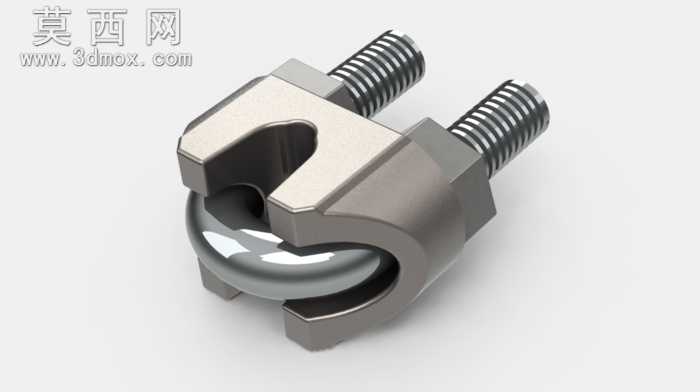

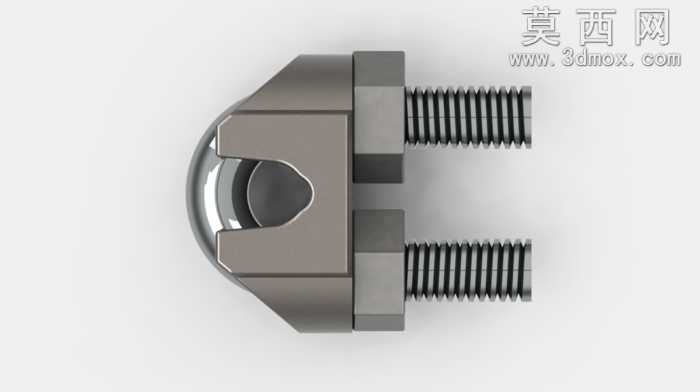

本作品为临时段电缆固定用线夹三维模型，建模阶段采用参数化特征建模逻辑，首先以夹持主体的C型开口结构为基础特征，通过拉伸、切除命令构建出主体的容纳空腔，精准匹配待固定电缆线结的圆弧轮廓，确保夹持时线缆受力均匀无局部挤压损伤。主体两侧的螺栓安装位采用同轴度约束设计，保证两根锁紧螺栓安装后轴线平行，锁紧过程中夹持力可均匀传递至C型夹体，避免夹体偏斜导致的固定失效。模型中部的环形压线结构采用回转特征构建，圆弧面做了圆角过渡处理，既贴合电缆外层的弧形轮廓，又能避免锐边划伤线缆绝缘层。材质渲染阶段，夹体主体采用哑光金属材质，模拟铸钢件经喷砂处理后的表面质感，表面添加细微的颗粒纹理与均匀的金属反光，还原工业五金件的真实触感；锁紧螺栓采用亮面镀锌钢材材质，螺纹部分通过螺旋扫描特征精准建模，牙型角符合通用公制螺纹标准，表面添加轻微的镀层反光效果，与主体材质形成视觉区分；环形压线件采用抛光金属材质，表面设置高反光属性，模拟经热处理后的耐磨钢件表面光泽，突出其与线缆接触的工作面属性。结构设计上充分考虑临时线缆固定的使用场景，C型开口设计可实现线缆的快速卡入，无需从线缆端部穿装即可完成固定作业，适配临时布线的快速拆装需求；双螺栓锁紧结构可提供足够的夹持力，防止线缆受拉时从夹体中滑脱，同时螺栓的预紧行程预留了足够余量，可适配一定线径范围内的电缆固定需求。建模过程中对所有配合面做了公差预留设计，夹体开口的开合角度经过反复校核，既保证卡入线缆时的操作便利性，又保证锁紧后夹体对线缆的包裹角度足够，提供可靠的抱紧力；所有棱边均做了去毛刺倒角处理，既符合五金零件的加工工艺要求，也避免安装使用过程中划伤操作人员。渲染阶段采用工作室三点布光方案，主光从侧上方打亮夹体的主体结构，突出C型夹的轮廓层次，辅光补亮阴影区域的结构细节，轮廓光勾勒螺栓与压线环的边缘，让整个模型的结构层次清晰，各部件的装配关系一目了然，真实还原该线夹在实际使用中的外观状态与结构特征。
